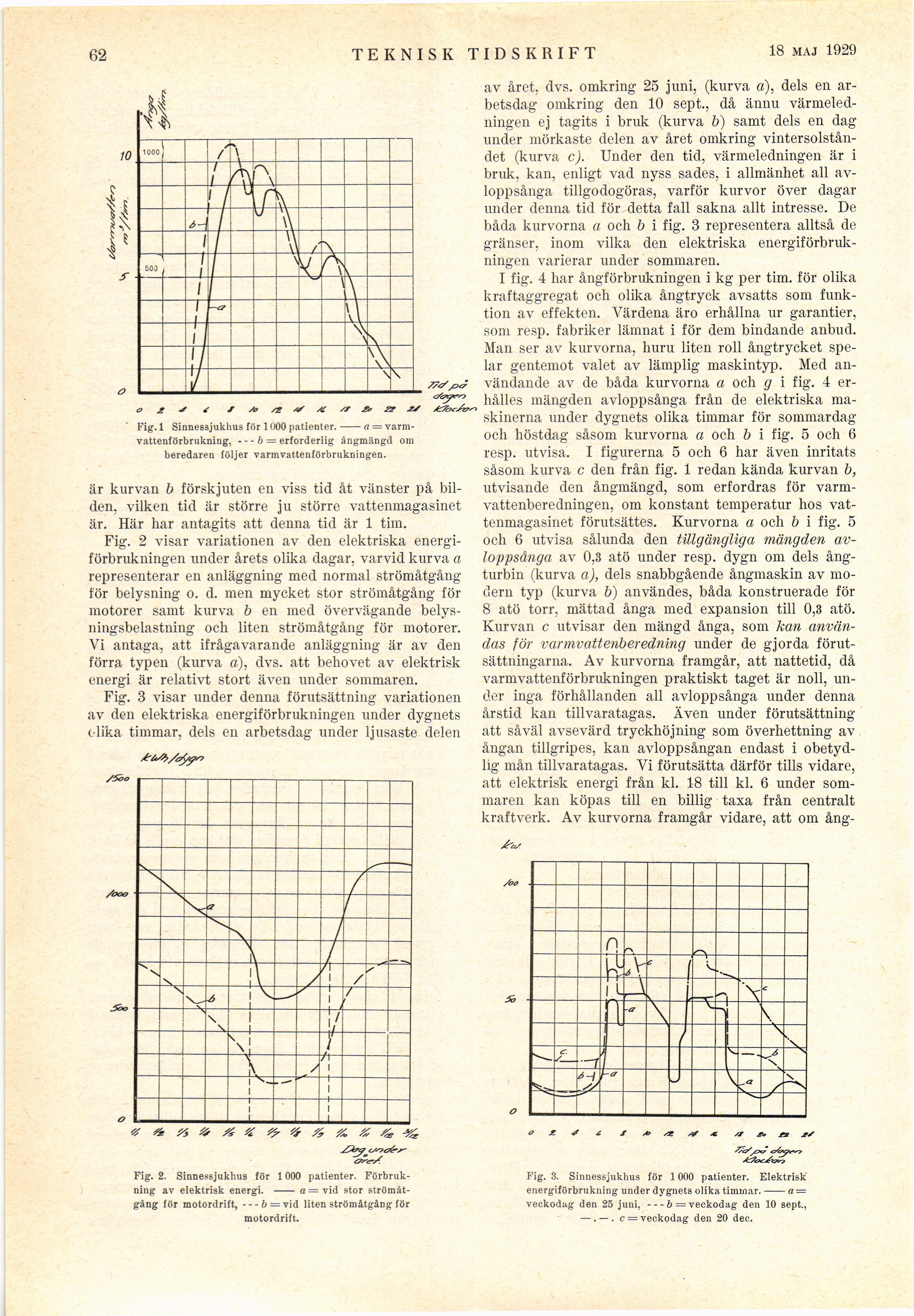

62
teknisk tidskrift
21 sept. 1929
Z/<~y/jrs
<?Z>y*rs?
ox* i t /o/z/sæ sr & ZT2S /eTbcA?’
Fig. 1 Sinnessjukhus för 1000 patienter.-a —
varmvattenförbrukning, — b — erforderlig ångmängd om
beredaren följer varmvattenförbrukningen.
är kurvan b förskjuten en viss tid åt vänster på
bilden, vilken tid är större ju större vattenmagasinet
är. Här har antagits att denna tid är 1 tim.
Fig. 2 visar variationen av den elektriska
energiförbrukningen under årets olika dagar, varvid kurva a
representerar en anläggning med normal strömåtgång
för belysning o. d. men mycket stor strömåtgång för
motorer samt kurva b en med övervägande
belysningsbelastning och liten strömåtgång för motorer.
Vi antaga, att ifrågavarande anläggning är av den
förra typen (kurva a), dvs. att behovet av elektrisk
energi är relativt stort även under sommaren.
Fig. 3 visar under denna förutsättning variationen
av den elektriska energiförbrukningen under dygnets
olika timmar, dels en arbetsdag under ljusaste delen
Fig. 2. Sinnessjukhus för 1000 patienter.
Förbrukning av elektrisk energi. - a = vid stor
strömåtgång för motordrift, — b = vid liten strömåtgång för
motordrift.
av året, dvs. omkring 25 juni, (kurva a), dels en
arbetsdag- omkring den 10 sept., då ännu
värmeledningen ej tagits i bruk (kurva b) samt dels en dag
under mörkaste delen av året omkring
vintersolståndet (kurva c). Under den tid, värmeledningen är i
bruk, kan, enligt vad nyss sades, i allmänhet all
avloppsånga tillgodogöras, varför kurvor över dagar
under denna tid för detta fall sakna allt intresse. De
båda kurvorna a och b i fig. 3 representera alltså de
gränser, inom vilka den elektriska
energiförbrukningen varierar under sommaren.
I fig. 4 har ångförbrukningen i kg per tim. för olika
kraftaggregat och olika ångtryck avsatts som
funktion av effekten. Värdena äro erhållna ur garantier,
som resp. fabriker lämnat i för dem bindande anbud.
Man ser av kurvorna, huru liten roll ångtrycket
spelar gentemot valet av lämplig maskintyp. Med
användande av de båda kurvorna a och g i fig. 4
erhålles mängden avloppsånga från de elektriska
maskinerna under dygnets olika timmar för sommardag
och höstdag såsom kurvorna a och b i fig. 5 och 6
resp. utvisa. I figurerna 5 och 6 har även inritats
såsom kurva c den från fig. 1 redan kända kurvan b,
utvisande den ångmängd, som erfordras för
varm-vattenberedningen, om konstant temperatur hos
vattenmagasinet förutsättes. Kurvorna a och b i fig. 5
och 6 utvisa sålunda den tillgängliga mängden
avloppsånga av 0,3 atö under resp. dygn om dels
ångturbin (kurva a), dels snabbgående ångmaskin av
modern typ (kurva b) användes, båda konstruerade för
8 atö torr, mättad ånga med expansion till 0,3 atö.
Kurvan c utvisar den mängd ånga, som kan
användas för varmvattenberedning under de gjorda
förutsättningarna. Av kurvorna framgår, att nattetid, då
varmvattenförbrukningen praktiskt taget är noll,
under inga förhållanden all avloppsånga under denna
årstid kan tillvaratagas. Även under förutsättning
att såväl avsevärd tryckhöjning som överhettning av
ångan tillgripes, kan avloppsångan endast i
obetydlig mån tillvaratagas. Vi förutsätta därför tills vidare,
att elektrisk energi från kl. 18 till kl. 6 under
sommaren kan köpas till en billig taxa från centralt
kraftverk. Av kurvorna framgår vidare, att om ång-
o £ J £ * å> /x a: /f £2 x*
Fig. B. Sinnessjukhus för 1 000 patienter. Elektrisk
energiförbrukning under dygnets olika timmar.-a —
veckodag den 25 juni, — b = veckodag den 10 sept.,
—. — . c — veckodag den 20 dec.
