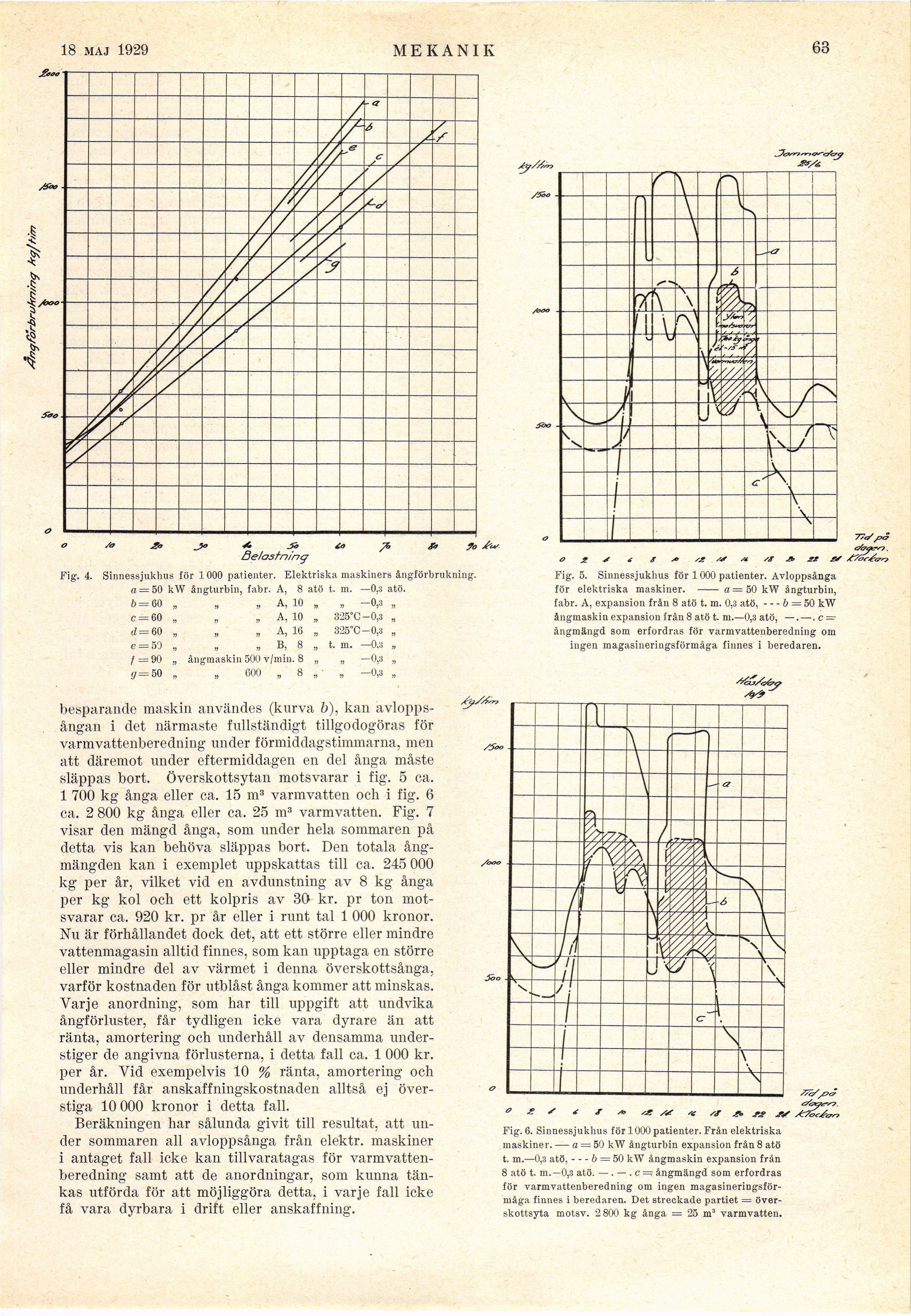

18 maj 1929
mekanik
63
I
I
■i Ax>°
i
I
besparande maskin användes (kurva b), kan
avloppsångan i det närmaste fullständigt tillgodogöras för
varmvattenberedning under förmiddagstimmarna, men
att däremot under eftermiddagen en del ånga måste
släppas bort. Överskottsytan motsvarar i fig. 5 ca.
1 700 kg ånga eller ca. 15 m3 varmvatten och i fig. 6
ca. 2 800 kg ånga eller ca. 25 m3 varmvatten. Fig. 7
visar den mängd ånga, som under hela sommaren på
detta vis kan behöva släppas bort. Den totala
ångmängden kan i exemplet uppskattas till ca, 245 000
kg per år, vilket vid en avdunstning av 8 kg ånga
per kg kol och ett kolpris av 30 kr. pr ton
motsvarar ca. 920 kr. pr år eller i runt tal 1 000 kronor.
Nu är förhållandet dock det, att ett större eller mindre
vattenmagasin alltid finnes, som kan upptaga en större
eller mindre del av värmet i denna överskottsånga,
varför kostnaden för utblåst ånga kommer att minskas.
Varje anordning, som har till uppgift att undvika
ångförluster, får tydligen icke vara dyrare än att
ränta, amortering och underhåll av densamma
understiger de angivna förlusterna, i detta fall ca. 1 000 kr.
per år. Vid exempelvis 10 % ränta, amortering och
underhåll får anskaffningskostnaden alltså ej
överstiga 10 000 kronor i detta fall.
Beräkningen liar sålunda givit till resultat, att
under sommaren all avloppsånga från elektr. maskiner
i antaget fall icke kan tillvaratagas för
varmvatten-beredning samt att de anordningar, som kunna
tänkas utförda för att möjliggöra detta, i varje fall icke
få vara dyrbara i drift eller anskaffning.
Fig. 6. Sinnessjukhus för 1000 patienter. Från elektriska
maskiner. — a = 50 kW ångturbin expansion från 8 atö
t. m.—0,3 atö,–-b — 50 kW ångmaskin expansion från
8 atö t. m.—0,3 atö. — . — . c = ångmängd som erfordras
för varmvattenberedning om ingen
magasineringsförmåga finnes i beredaren. Det streckade partiet =
överskottsyta motsv. 2 800 kg ånga = 25 m3 varmvatten.
/Ä>
o
Fig. 4.
& Jo A 3b to ?o
Belastning
Sinnessjukhus för 1 000 patienter. Elektriska maskiners ångförbrukning,
a = 50 kW ångturbin, fabr. A, 8 atö t. m. —0,3 atö.
b = 00 „ „ „ A, 10 » „ -0,3 n
c = 60 „ „ „ A, 10 » 325°C—0,3 n
rf = 60 „ » „ A, 10 » 325°C—0,3 „
e = 53 „ „ „ B, 8 » t. m. —0.3 „
/ = 90 „ ångmaskin 500 v/ min. 8 „ a -0,3 „
<7=50 „ „ 600 » 8 „ ’ „ —0,3 „
o 2 * * S SJB J* si SX A
Fig. 5. Sinnessjukhus för 1000 patienter. Avloppsånga
för elektriska maskiner. - a = 50 kW ångturbin,
fabr. A, expansion från 8 atö t. m. 0,3 atö, — b = 50 kW
ångmaskin expansion från 8 atö t. m.—0,3 atö, —.—. c =
ångmängd som erfordras för varmvattenberedning om
ingen magasineringsförmåga finnes i beredaren.
