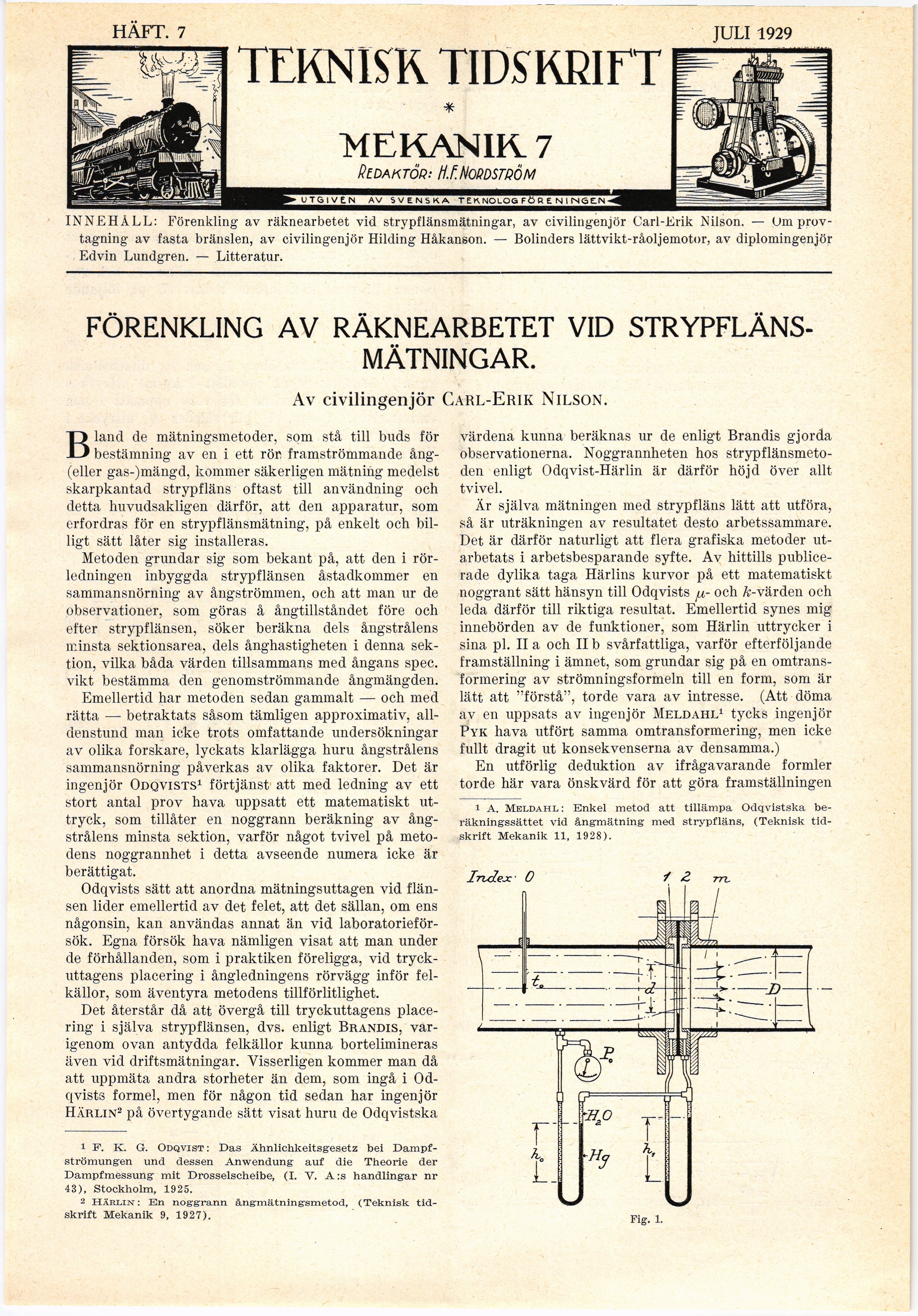

HAFT. 7
JULI 1929
TEKNISK TIDSKRIFT
MEKANIK 7
ßtDAKTÖR: h.F.NORDSTPOM
UTGIVEN AV SVENSKA T E K NOLOG F 6 R E N I IN 6 EN
INNEHÅLL: Förenkling av räknearbetet vid strypflänsmätningar, av civilingenjör Carl-Erik Nilson. — Um
provtagning av fasta bränslen, av civilingenjör Hilding Håkanson. — Bolinders lättvikt-råoljemotor, av diplomingenjör
Edvin Lundgren. — Litteratur.
FÖRENKLING AV RÄKNEARBETET VID STRYPFLÄNS-
MÄTNINGAR.
Av civilingenjör Carl-Erik Nilson.
Bland de mätningsmetoder, som stå till buds för
bestämning av en i ett rön framströmmande
ång-(eller gas-)mängd, kommer säkerligen mätning medelst
skarpkantad strypfläns oftast till användning och
detta huvudsakligen därför, att den apparatur, som
erfordras för en strypflänsmätning, på enkelt och
billigt sätt låter sig installeras.
Metoden grundar sig som bekant på, att den i
rörledningen inbyggda strypflänsen åstadkommer en
sammansnörning av ångströmmen, och att man ur de
observationer, som göras å ångtillståndet före och
efter strypflänsen, söker beräkna dels ångstrålens
minsta sektionsarea, dels ånghastigheten i denna
sektion, vilka båda värden tillsammans med ångans spec.
vikt bestämma den genomströmmande ångmängden.
Emellertid har metoden sedan gammalt — och med
rätta — betraktats såsom tämligen approximativ,
alldenstund man icke trots omfattande undersökningar
av olika forskare, lyckats klarlägga huru ångstrålens
sammansnörning påverkas av olika faktorer. Det är
ingenjör Odqvists1 förtjänst att med ledning av ett
stort antal prov hava uppsatt ett matematiskt
uttryck, som tillåter en noggrann beräkning av
ångstrålens minsta sektion, varför något tvivel på
metodens noggrannhet i detta avseende numera icke är
berättigat.
Odqvists sätt att anordna mätningsuttagen vid
flänsen lider emellertid av det felet, att det sällan, om ens
någonsin, kan användas annat än vid
laboratorieförsök. Egna försök hava nämligen visat att man under
de förhållanden, som i praktiken föreligga, vid
tryckuttagens placering i ångledningens rörvägg inför
felkällor, som äventyra metodens tillförlitlighet.
Det återstår då att övergå till tryckuttagens
placering i själva strypflänsen, dvs. enligt Brandis,
varigenom ovan antydda felkällor kunna bortelimineras
även vid driftsmätningar. Visserligen kommer man då
att uppmäta andra storheter än dem, som ingå i
Odqvists formel, men för någon tid sedan har ingenjör
Härlin2 på övertygande sätt visat huru de Odqvistska
1 F. K. G. Odqvist : Das Ähnlichkeitsgesetz bei
Dampfströmungen und dessen Anwendung auf die Theorie der
Dampfmessung mit Drosselscheibe, (I. V. A:s handlingar nr
43), Stockholm, 1925.
2 Härlin: En noggrann ångmätningsmetod, (Teknisk
tidskrift Mekanik 9, 1927).
värdena kunna beräknas ur de enligt Brandis gjorda
observationerna. Noggrannheten hos
strypflänsmeto-den enligt O dq vist-Här lin är därför höjd över allt
tvivel.
Är själva mätningen med strypfläns lätt att utföra,
så är uträkningen av resultatet desto arbetssammare.
Det är därför naturligt att flera grafiska metoder
utarbetats i arbetsbesparande syfte. Av hittills
publicerade dylika taga Härlins kurvor på ett matematiskt
noggrant sätt hänsyn till Odqvists u- och Æ-värden och
leda därför till riktiga resultat. Emellertid synes mig
innebörden av de funktioner, som Härlin uttrycker i
sina pl. IIa och IIb svårfattliga, varför efterföljande
framställning i ämnet, som grundar sig på en
omtrans-formering av strömningsformeln till en form, som är
lätt att "förstå", torde vara av intresse. (Att döma
av en uppsats av ingenjör Meldahl1 tycks ingenjör
Pyk hava utfört samma omtransformering, men icke
fullt dragit ut konsekvenserna av densamma.)
En utförlig deduktion av ifrågavarande formler
torde här vara önskvärd för att göra framställningen
i A. Meldahl : Enkel metod att tillämpa Odqvistska
beräkningssättet vid ångmätning med strypfläns, (Teknisk
tidskrift Mekanik 11, 1928).
Iruiejc- O m.
Fig. 1.
