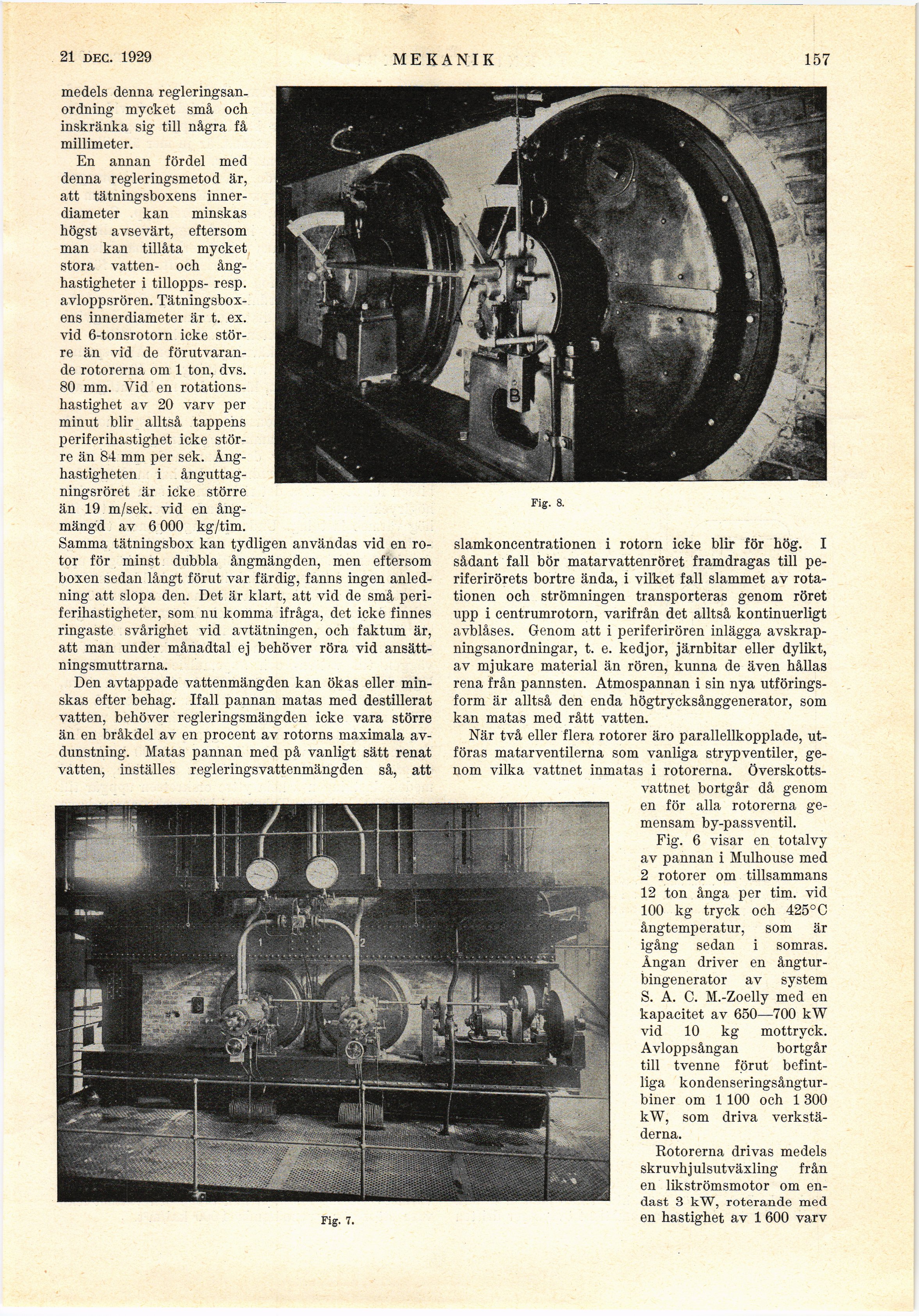

21 dec. 1929

mekanik

157

medels denna
regleringsanordning mycket små och
inskränka sig till några få
millimeter.

En annan fördel med
denna regleringsmetod är,
att tätningsboxens
innerdiameter kan minskas
högst avsevärt, eftersom
man kan tillåta mycket
stora vatten- och
ång-hastigheter i tillopps- resp.
avloppsrören.
Tätningsboxens innerdiameter är t. ex.
vid 6-tonsrotorn icke
större än vid de
förutvarande rotorerna om 1 ton, dvs.
80 mm. Vid en
rotationshastighet av 20 varv per
minut blir alltså tappens
periferihastighet icke
större än 84 mm per sek. Ång-

hastigheten i ånguttag- _

ningsröret är icke större
än 19 m/sek. vid en
ångmängd av 6 000 kg/tim.

Samma tätningsbox kan tydligen användas vid en
rotor för minst dubbla ångmängden, men eftersom
boxen sedan långt förut var färdig, fanns ingen
anledning att slopa den. Det är klart, att vid de små
peri-ferihastigheter, som nu komma ifråga, det icke finnes
ringaste svårighet vid avtätningen, och faktum är,
att man under månadtal ej behöver röra vid
ansätt-ningsmuttrarna.

Den avtappade vattenmängden kan ökas eller
minskas efter behag. Ifall pannan matas med destillerat
vatten, behöver regleringsmängden icke vara större
än en bråkdel av en procent av rotorns maximala
avdunstning. Matas pannan med på vanligt sätt renat
vatten, inställes regleringsvattenmängden så, att

Fig. 8.

slamkoncentrationen i rotorn icke blir för hög. I
sådant fall bör matarvattenröret framdragas till
periferirörets bortre ända, i vilket fall slammet av
rotationen och strömningen transporteras genom röret
upp i centrumrotorn, varifrån det alltså kontinuerligt
avblåses. Genom att i periferirören inlägga
avskrap-ningsanordningar, t. e. kedjor, järnbitar eller dylikt,
av mjukare material än rören, kunna de även hållas
rena från pannsten. Atmospannan i sin nya
utföringsform är alltså den enda högtrycksånggenerator, som
kan matas med rått vatten.

När två eller flera rotorer äro parallellkopplade,
utföras matarventilerna som vanliga strypventilen
genom vilka vattnet inmatas i rotorerna.
Överskottsvattnet bortgår då genom
en för alla rotorerna
gemensam by-passventil.

Fig. 6 visar en totalvy
av pannan i Mulhouse med
2 rotorer om tillsammans
12 ton ånga per tim. vid
100 kg tryck och 425° C
ångtemperatur, som är
igång sedan i somras.
Ångan driver en
ångtur-bingenerator av system
S. A. C. M.-Zoelly med en
kapacitet av 650—700 kW
vid 10 kg mottryck.
Avloppsångan bortgår
till tvenne förut
befintliga kondenseringsångtur-biner om 1 100 och 1 300
kW, som driva
verkstäderna.

Rotorerna drivas medels
skruvhjulsutväxling från
en likströmsmotor om
endast 3 kW, roterande med
en hastighet av 1 600 varv
