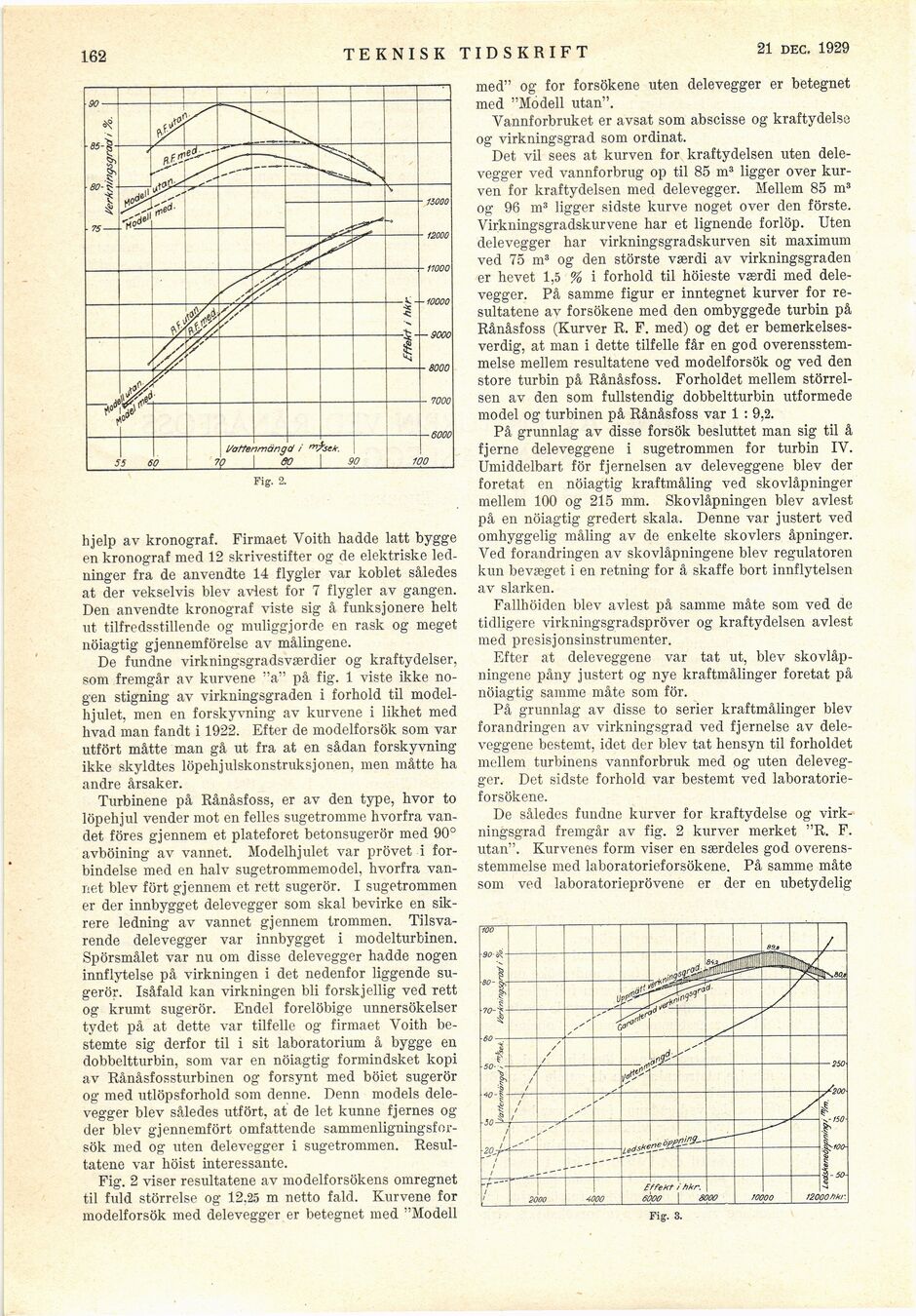

162
teknisk tidskrift
21 sept. 1929
Fig. 2.
hjelp av kronograf. Firmaet Voith hadde lätt bygge
en kronograf med 12 skrivestifter o g de elektriske
led-ninger fra de anvendte 14 flygler var koblet således
at der vekselvis blev avlest for 7 flygler av gangen.
Den anvendte kronograf viste sig å funksjonere helt
ut tilfredsstillende og muliggjorde en rask og meget
nöiagtig gjennemförelse av målingene.
De fundne virkningsgradsværdier og kraftydelser,
som fremgår av kurvene "a" på fig. 1 viste ikke
no-gen stigning av virkningsgraden i forhold til
model-hjulet, men en forskyvning av kurvene i likhet med
hvad man fandt i 1922. Efter de modelforsök som var
utfört måtte man gå ut fra at en sådan forskyvning
ikke skyldtes löpehjulskonstruksjonen, men måtte ha
andre årsaker.
Turbinene på Rånåsfoss, er av den type, hvor to
löpehjul vender mot en feiles sugetromme hvorfra
van-det föres gjennem et plateforet betonsugerör med 90°
avböining av vannet. Modelhjulet var provet i
förbindelse med en halv sugetrommemodel, hvorfra
vannet blev fört gjennem et rett sugerör. I sugetrommen
er der innbygget delevegger som skal bevirke en
sik-rere ledning av vannet gjennem trommen.
Tilsva-rende delevegger var innbygget i mo delturbinen.
Spörsmålet var nu om disse delevegger hadde nogen
innflytelse på virkningen i det nedenfor liggende
sugerör. Isåfald kan virkningen bli forskj eilig ved rett
og krumt sugerör. Endel forelöbige unnersökelser
ty det på at dette var tilfelle og firmaet Yoith
besternte sig derför til i sit laboratorium å bygge en
dobbeltturbin, som var en nöiagtig formindsket kopi
av Rånåsfossturbinen og försynt med böiet sugerör
og med utlöpsforhold som denne. Denn models
delevegger blev således utfört, at de let kunne fjernes og
der blev gjennemfört omfattende
sammenligningsfor-sök med og uten delevegger i sugetrommen.
Resultater var höist interessante.
Fig. 2 viser resultatene av modelforsökens omregnet
til fuld störrelse og 12.25 m netto fald. Kurvene for
modelforsök med delevegger er betegnet med "Modell
med" og for forsökene uten delevegger er betegnet
med "Modell utan".
Vannforbruket er avsat som abscisse og kraftydelse
og virkningsgrad som ordinat.
Det vil sees at kurven for kraftydelsen uten
delevegger ved vannforbrug op til 85 m3 ligger over
kurven for kraftydelsen med delevegger. Mellem 85 m3
og 96 m3 ligger sidste kurve noget over den förste.
Virkningsgradskurvene har et lignende forlöp. Uten
delevegger har virkningsgradskurven sit maximum
ved 75 m3 og den störste værdi av virkningsgraden
er hevet 1,5 % i forhold til höieste værdi med
delevegger. På samme figur er inntegnet kurver for
resultatene av forsökene med den ombyggede turbin på
Rånåsfoss (Kurver R. F. med) og det er
bemerkelses-verdig, at man i dette tilfelle får en god
overensstem-melse mellem resultatene ved modelforsök og ved den
store turbin på Rånåsfoss. Forholdet mellem
störreisen av den som fullstendig dobbeltturbin utformede
model og turbinen på Rånåsfoss var 1 : 9,2.
På grunnlag av disse försök besluttet man sig til å
fjerne deleveggene i sugetrommen for turbin IY.
Umiddelbart för fjernelsen av deleveggene blev der
foretat en nöiagtig kraftmåling ved skovlåpninger
mellem 100 og 215 mm. Skovlåpningen blev avlest
på en nöiagtig gredert skala. Denne var justert ved
omhyggelig måling av de enkelte skovlers åpninger.
Ved förändringen av skovlåpningene blev regulatoren
kun bevæget i en retning for å skaffe bort innflytelsen
av slarken.
Fallhöiden blev avlest på samme måte som ved de
tidligere virkningsgradspröver og kraftydelsen avlest
med presisjonsinstrumenter.
Efter at deleveggene var tat ut, blev
skovlåpningene påny justert og nye kraftmålinger foretat på
nöiagtig samme måte som för.
På grunnlag av disse to serier kraftmålinger blev
förändringen av virkningsgrad ved fjernelse av
deleveggene besternt, idet der blev tat hensyn til forholdet
mellem turbinens vannforbruk med og uten
delevegger. Det sidste forhold var bestemt ved
laboratorie-forsökene.
De således fundne kurver for kraftydelse og
virkningsgrad fremgår av fig. 2 kurver merket "R. F.
utan". Kurvenes form viser en særdeles god
overens-stemmelse med laboratorieforsökene. På samme måte
som ved laboratorieprövene er der en ubetydelig
i: Fig. 7.
