15 febr. 1930
TEKNISK TIDSKRIFT
25
fallsstyrelsen, som utfört jämförande
kostnadsberäkningar mellan följande huvudalternativ.
Det första alternativet innebär ett sammanförande
av fallet på hela sträckan i en enda kraftanläggning.
Genom en damm över strömmen vid Ljungs tegelbruk
skulle älvsträckan ovanför dammen uppdämmas till
jämnhöjd med Norrbysjöns nivå. Kraftstationen skulle
förläggas på vänstra stranden mittemot Jakobslund
samt driftvattnet tilledas genom en på samma strand
förlagd tilloppskanal av ca 2 km längd. Nedanför
kraftstationen skulle strömfåran sänkas genom
muddring och sprängning förbi fallen vid Malfors och
Nykvarn samt genom uppmuddring av hela älvsträckan
mellan dessa båda fall. Då strömmen på detta ställe
är mycket trång och strandbrinkarna branta, bleve
emellertid kostnaden för upprensningen hög, och för
att icke kostnaderna skulle springa för mycket i
höjden måste vid detta alternativ en mindre del av
fallhöjden, vilken är beroende av vattenståndet i Roxen,
lämnas outnyttjad. Till följd härav bleve icke detta
alternativ så förmånligt som man eljest kunde
förvänta.
Det andra alternativet avser fallsträckans
utbyggnad medelst tre kraftanläggningar. Av dessa skulle
en förläggas vid Råby och en annan vid Nykvarn,
där den skulle utnyttja antingen det nuvarande fallet
på ca 4 m eller också ett till 8 m ökat fall. För den
mellersta och största anläggningen, som skulle
förläggas i närheten av Jakobslund, skulle då återstå
alternativt 21 eller 17 m. Detta utbyggnadssätt har
sin svaghet däri, att årskostnaden för tre separata
stationer blir relativt hög, även om driften vid de
mindre stationerna automatiseras.
Det tredje alternativet, vilket innebär fallsträckans
utbyggande i två kraftstationer, ställer sig
fördelaktigast, och av olika varianter av detta alternativ
har den befunnits lämpligast, enligt vilken
fallsträckan ovanför Nykvarn tillgodogöres i en kraftstation,
belägen strax ovanför fallet vid Malfors.
Anläggningen skulle förses med en damm vid Ljung och
vattnet framföras i en tilloppskanal såsom vid det
först nämnda alternativet. Fallet vid Nykvarn skulle
bibehållas med ungefär nuvarande höjd, varigenom
den därvarande anläggningen kunde bibehållas och i
mån av behov utvidgas och moderniseras.
Vattenfallsstyrelsen räknar eventuellt med den möjligheten,
att det efter förvärv av Nykvarns kraftstation kan
visa sig lämpligt att något höja vattenytan ovanför
Nykvarn och därigenom något minska den 28 m höga
fallhöjden vid den nya kraftstationen, i förslaget
benämnd Malfors kraftstation.
Motala ström avbördar på ifrågavarande sträcka
en vattenmängd av i medeltal 43 m3 per sek. Vid
normala lågvattentillfällen sjunker vattenmängden
till ca 23 m3, och den kan vid exceptionella
tillfällen nedgå till ca 15 m3 per sek. Vid normalt
högvatten utgör den 60 m3, och den kan i exceptionella
fall stiga till 100 m3 per sek. Vattenmängden är
endast 3 % större än den som framrinner från
Vättern till Boren förbi Motala. Motalastationen är nu
utbyggd för en vattenförbrukning av 70 m3 och är
planlagd att i slutstadiet motsvara en total
vattenförbrukning av 175 m3 per sek. Denna höga
utbyggnadsgrad i Motala är möjlig att åstadkomma
därigenom, att kraftstationen är belägen i själva älvfåran
vid en damm, där hela fallhöjden mellan Vättern och
Boren, 15 m, är koncentrerad. Några särskilda
till-och avloppskanaler med därav följande fallförluster
förefinnas därför ej. Vid Malforsstationen skall
däremot, som nämnts, en lång tilloppskanal framföra
vattnet till kraftstationen. Verkställda ekonomiska
utredningar ha visat, att Malforsstationen bör
planläggas för att utnyttja en vattenmängd av högst ca
90 m3 per sek. Genom de ovan nämnda avtalen med
Motala ströms kraftaktiebolag och Linköpings
elektriska kraft- och belysningsaktiebolag har
vattenfallsstyrelsen avsett att trygga en därefter
avpassad vattenframsläppning även i de övriga fallen
på sträckan Boren—Roxen, nämligen vid Näs mellan
Boren och Norrbysjön samt vid Nykvarn ovanför

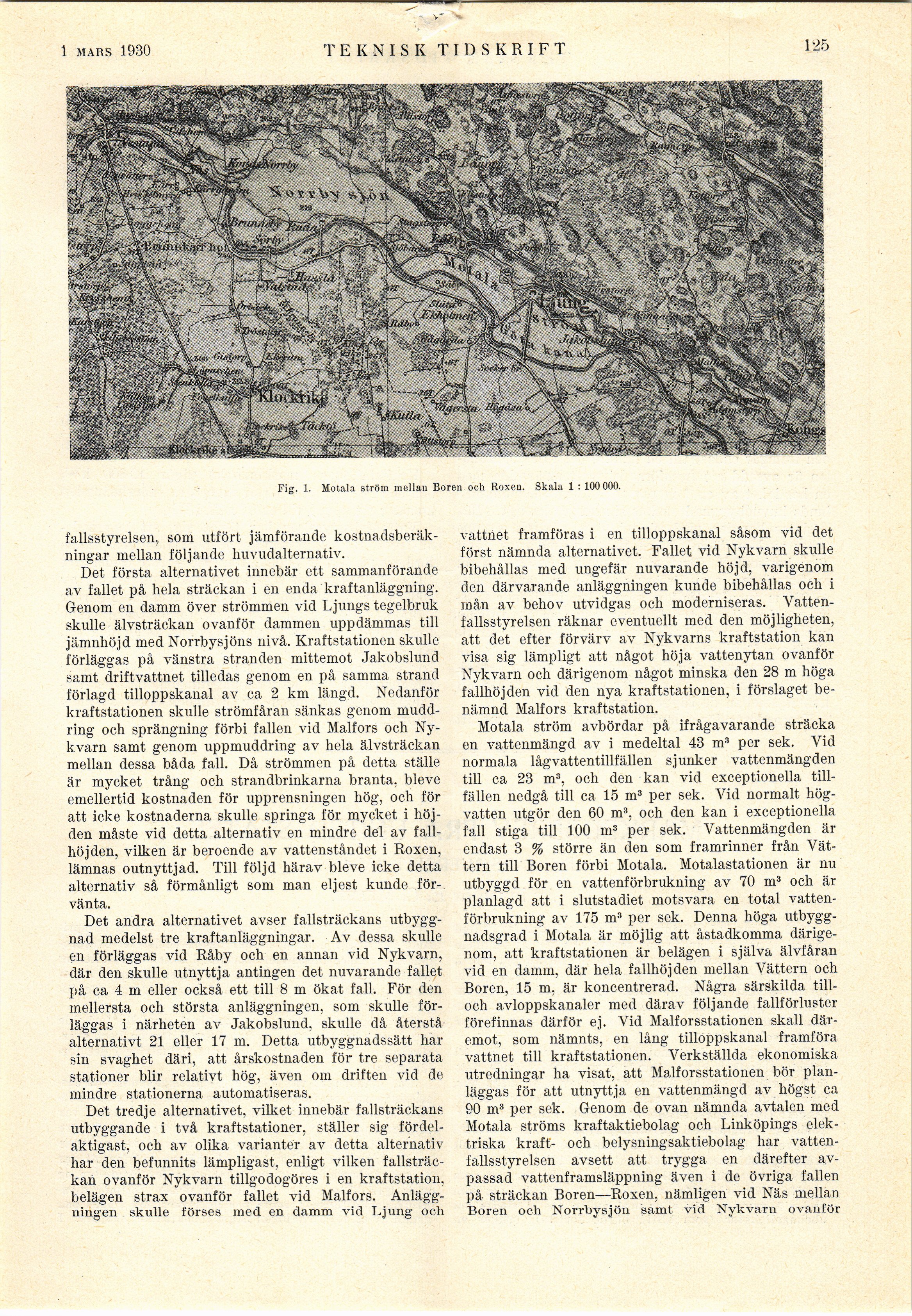

Fig. 1. Motala ström mellan Boren och Roxen. Skala 1 : 100 000.
