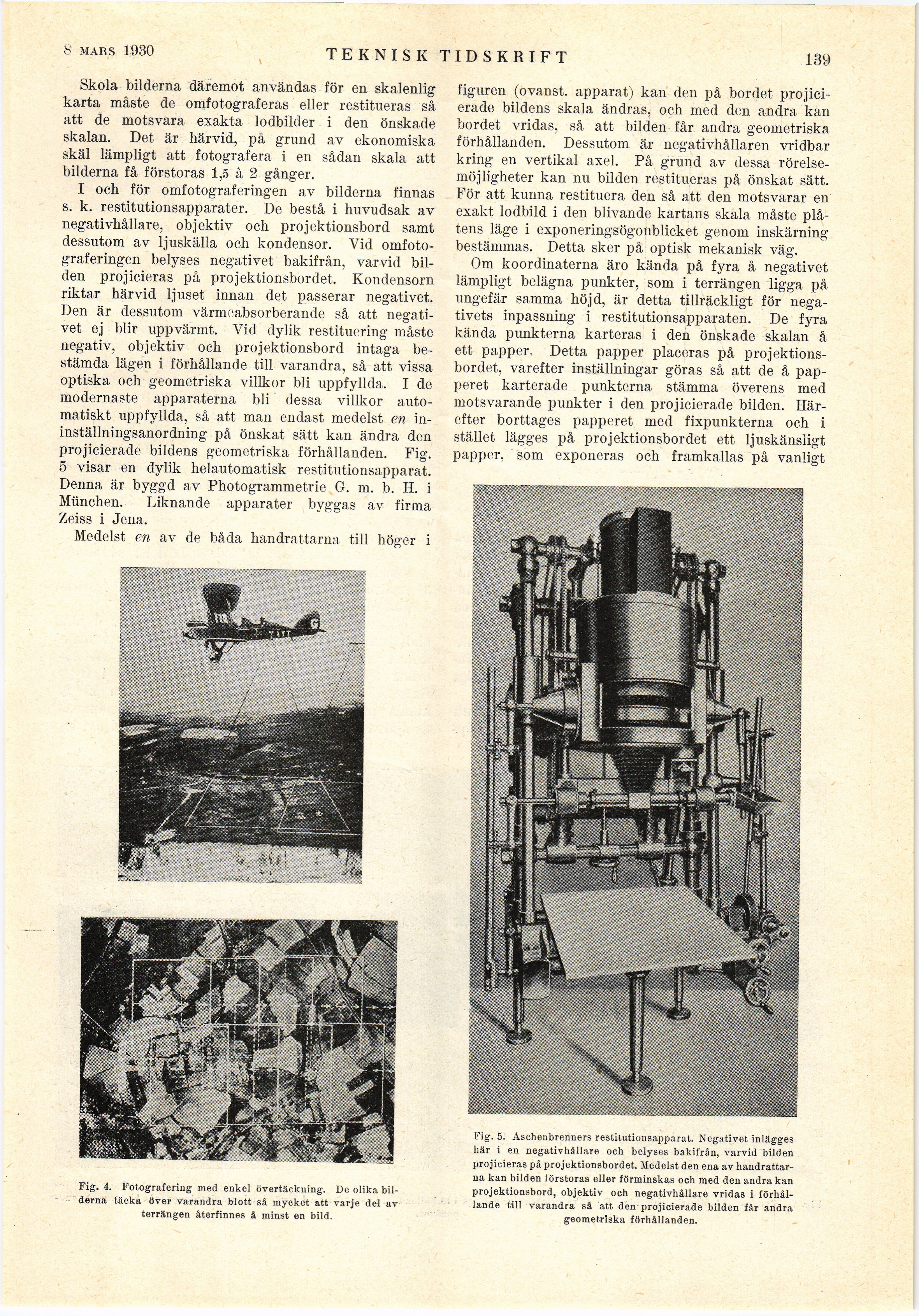

15 febr. 1930
TEKNISK TIDSKRIFT
139
Skola bilderna däremot användas för en skalenlig
karta måste de omfotograferas eller restitueras så
att de motsvara exakta lodbilder i den önskade
skalan. Det är härvid, på grund av ekonomiska
skäl lämpligt att fotografera i en sådan skala att
bilderna få förstoras 1,5 à 2 gånger.
I och för omfotograferingen av bilderna finnas
s. k. restitutionsapparater. De bestå i huvudsak av
negativhållare, objektiv och projektionsbord samt
dessutom av ljuskälla och kondensor. Vid
omfotograferingen belyses negativet bakifrån, varvid
bilden projicieras på projektionsbordet. Kondensorn
riktar härvid ljuset innan det passerar negativet.
Den är dessutom värmeabsorberande så att
negativet ej blir uppvärmt. Vid dylik restituering måste
negativ, objektiv och projektionsbord intaga
bestämda lägen i förhållande till varandra, så att vissa
optiska och geometriska villkor bli uppfyllda. I de
modernaste apparaterna bli dessa villkor
automatiskt uppfyllda, så att man endast medelst en
in-inställningsanordning på önskat sätt kan ändra don
projicierade bildens geometriska förhållanden. Fig.
5 visar en dylik helautomatisk restitutionsapparat.
Denna är byggd av Photogrammetrie G. m. b. II. i
München. Liknande apparater byggas av firma
Zeiss i Jena.
Medelst en av de båda handrattarna till höger i
Fig. 4. Fotografering med enkel övertäckning. De olika
bilderna täcka över varandra blott så mycket att varje del av
terrängen återfinnes å minst en bild.
figuren (ovanst. apparat) kan den på bordet
projicierade bildens skala ändras, och med den andra kan
bordet vridas, så att bilden får andra geometriska
förhållanden. Dessutom är negativhållaren vridbar
kring en vertikal axel. På grund av dessa
rörelsemöjligheter kan nu bilden restitueras på önskat sätt.
För att kunna restituera den så att den motsvarar en
exakt lodbild i den blivande kartans skala måste
plåtens läge i exponeringsögonblicket genom inskärning
bestämmas. Detta sker på optisk mekanisk väg.
Om koordinaterna äro kända på fyra å negativet
lämpligt belägna punkter, som i terrängen ligga på
ungefär samma höjd, är detta tillräckligt för
negativets inpassning i restitutionsapparaten. De fyra
kända punkterna karteras i den önskade skalan å
ett papper, Detta papper placeras på
projektionsbordet, varefter inställningar göras så att de å
papperet karterade punkterna stämma överens med
motsvarande punkter i den projicierade bilden.
Härefter borttages papperet med fixpunkterna och i
stället lägges på projektionsbordet ett ljuskänsligt
papper, som exponeras och framkallas på vanligt
Fig. 5. Aschenbrenners restitutionsapparat. Negativet inlägges
här i en negativhållare och belyses bakifrån, varvid bilden
projicieras på projektionsbordet. Medelst den ena av
handrattarna kan bilden lörstoras eller förminskas och med den andra kan
projektionsbord, objektiv och negativhållare vridas i
förhållande till varandra så att den projicierade bilden får andra
geometriska förhållanden.
