Full resolution (JPEG) - On this page / på denna sida - Häfte 23. 7 juni 1930 - Notiser - Betongsliprar - Permalloy C
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
15 febr. 1930
TEKNISK TIDSKRIFT
331
i banan. Detta är emellertid fallet i Frankrike, där
bl. a. Paris—Orléansbanan konstruerat en
provningsmaskin, med vars hjälp viktiga erfarenheter redan gjorts,
över huvud taget vill det synas, som om man i Frankrike
tillmäter försöken med betongsliprar stor betydelse,
vilket bl. a. framgår av den till kongressen lämnade
uppgiften, att Paris—Orléansbanan kommer att utlägga
3 000 betongsliprar på en elektrifierad sträcka, där
tåghastigheten är 110 km/tim. och lokomotivens axelvikt
ca 19 ton.
Permalloy C. För några år sedan gjordes upptäckten,
att vissa järn-nickellegeringar, i vilka nickel ingår med
mer än 30 %, äro i besittning av anmärkningsvärda
magnetiska egenskaper, och att dessa framträda bäst,
om nickelhalten uppgår till ca 80 %. Detta material, i
vars utexperimenterande svensken G. W. Elmén nedlagt
ett synnerligen betydelsefullt arbete, har under namnet
permalloy i stor utsträckning utnyttjats i anordningar
för ökning av induktionen i telegraf- och telefonkablar,
i magnetkärnor för mät- och telefontransformatorer
samt reläer och mätinstrument. Enligt "Engineering"
(3 maj 1930) har man nu utexperimenterat en ny
per-malloykvalitet, benämnd "permalloy C", vilken i fråga
om de magnetiska egenskaperna är sina föregångare
betydligt överlägsen.
Permalloy C är nämligen magnetiskt mjukare än alla
Fig. l.
Fig. 3.
Fig. 2.
Fig. 4.
hittills kända material. Specifika ledningsmotståndet
är ungefär detsamma som hos kisellegerat stål.
Framställningen och värmebehandlingen är enklare än för de
tidigare använda permalloysorterna. Till följd av dessa
omständigheter äro såväl framställningskostnader som
materialåtgång lägre än för de övriga sorterna, och man
kan därför vänta, att dessa i stor utsträckning komma
att ersättas med permalloy C.

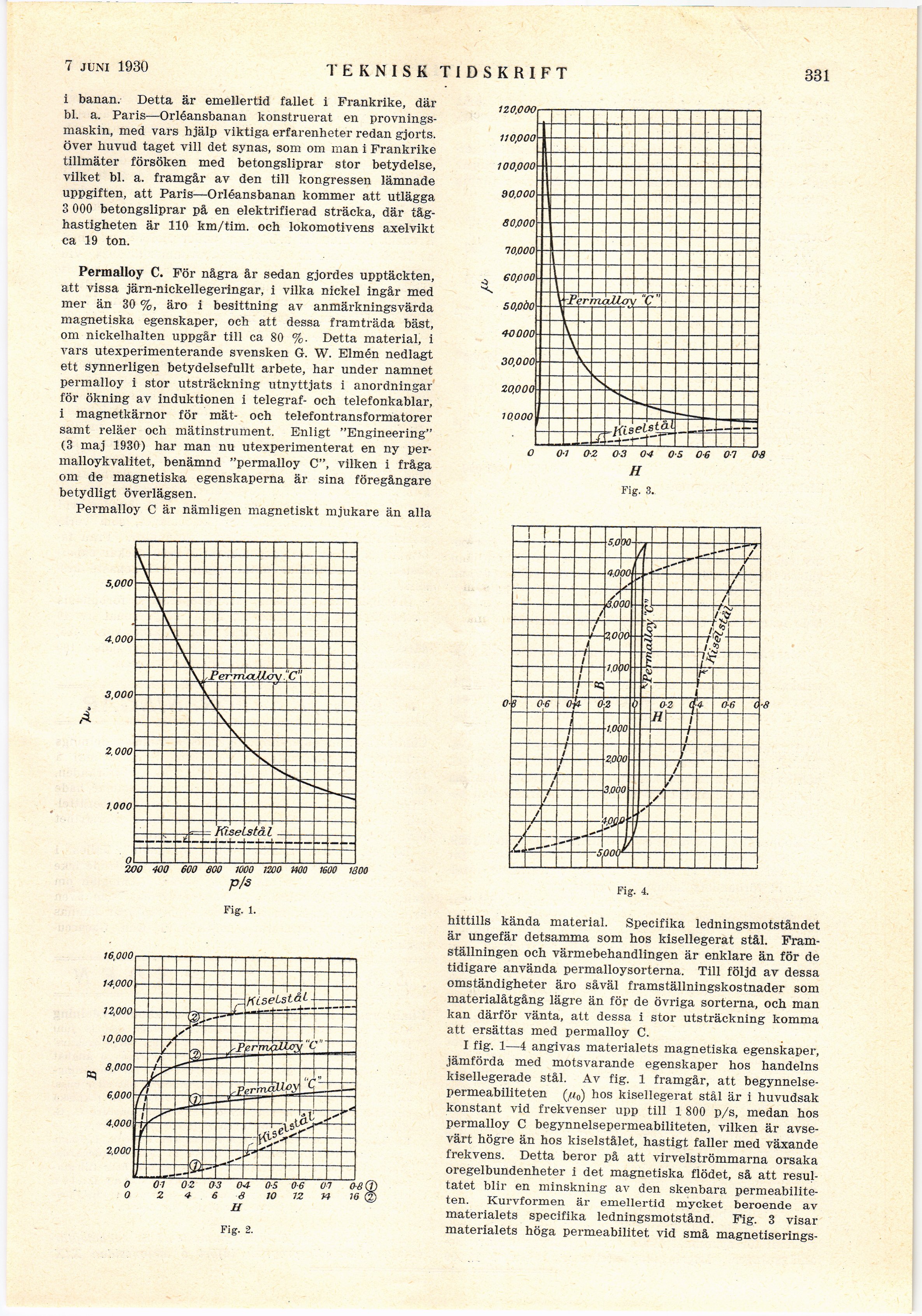

I fig. 1—4 angivas materialets magnetiska egenskaper,
jämförda med motsvarande egenskaper hos handelns
kisellegerade stål. Av fig. 1 framgår, att
begynnelse-permeabiliteten hos kisellegerat stål är i huvudsak
konstant vid frekvenser upp till 1 800 p/s, medan hos
permalloy C begynnelsepermeabiliteten, vilken är
avsevärt högre än hos kiselstålet, hastigt faller med växande
frekvens. Detta beror på att virvelströmmarna orsaka
oregelbundenheter i det magnetiska flödet, så att
resultatet blir en minskning av den skenbara
permeabiliteten. Kurvformen är emellertid mycket beroende av
materialets specifika ledningsmotstånd. Fig. 3 visar
materialets höga permeabilitet vid små magnetiserings-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
