536

TEKNISK TIDSKRIFT

13 sept. 1930

Lufh_
inlopp

.crzn

Lutt-

aflopp

-uä

•s

Roterande

plàiar

Fast
p/àf

Spindel
t

y

[-’Spärr-hjul-]

{+’Spärr-
hjul+}

sO/jesump

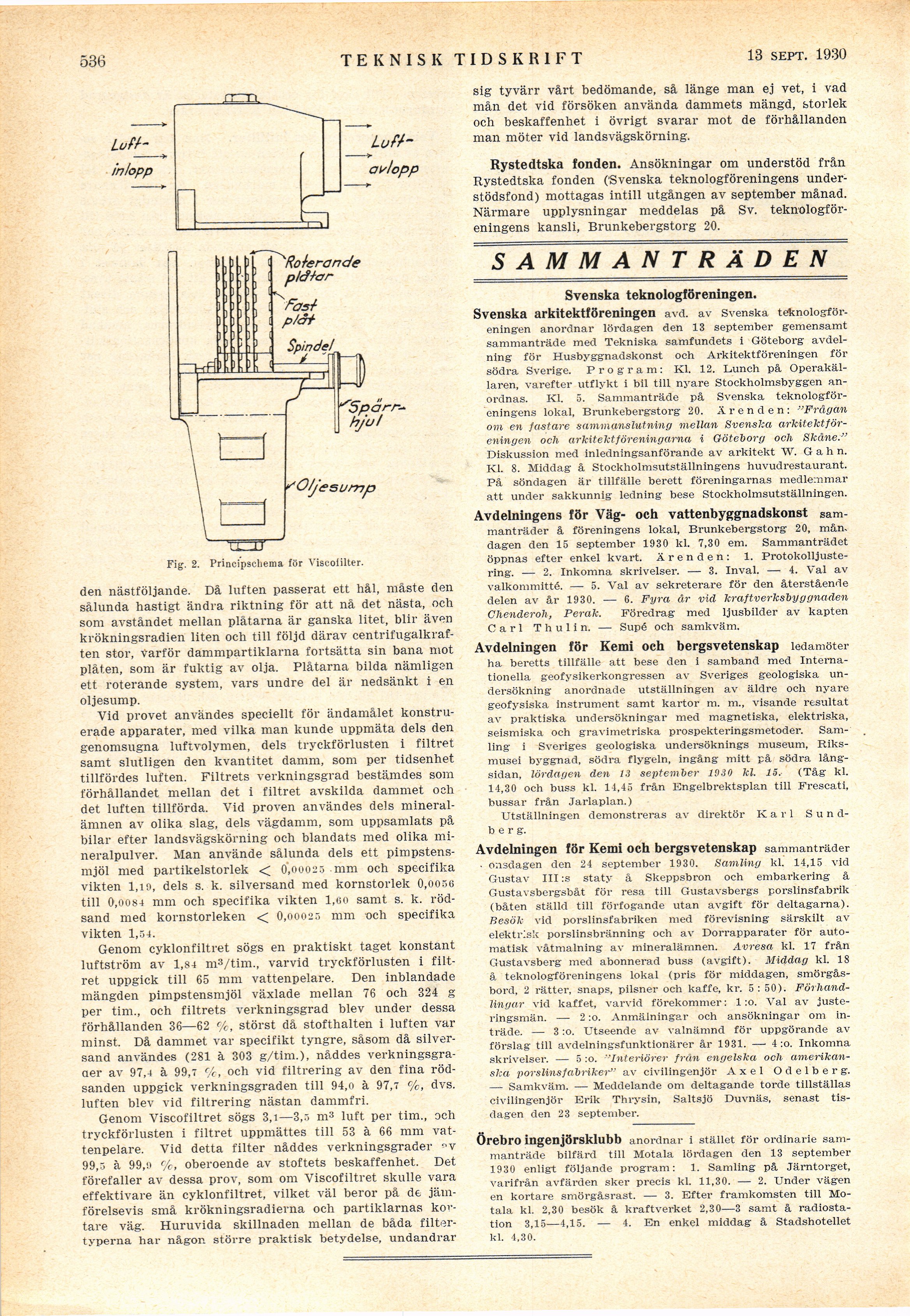

Fig. 2. Principschema tör Viscoiilter.

den nästföljande. Då luften passerat ett hål, måste den
sålunda hastigt ändra riktning för att nå det nästa, och
som avståndet mellan plåtarna är ganska litet, blir även
krökningsradien liten och till följd därav
centrifugalkraften stor, varför dammpartiklarna fortsätta sin bana mot
plåten, som är fuktig av olja. Plåtarna bilda nämligen
ett roterande system, vars undre del är nedsänkt i en
oljesump.

Vid provet användes speciellt för ändamålet
konstruerade apparater, med vilka man kunde uppmäta dels den
genomsugna luftvolymen, dels tryckförlusten i filtret
samt slutligen den kvantitet damm, som per tidsenhet
tillfördes luften. Filtrets verkningsgrad bestämdes som
förhållandet mellan det i filtret avskilda dammet och
det luften tillförda. Vid proven användes dels
mineralämnen av olika slag, dels vägdamm, som uppsamlats på
bilar efter landsvägskörning och blandats med olika
mineralpulver. Man använde sålunda dels ett
pimpstens-mjöl med partikelstorlek < 0,ooo2s mm och specifika
vikten l,io, dels s. k. silversand med kornstorlek 0,oo36
till 0,0084 mm och specifika vikten l,oo samt s. k.
röd-sand med kornstorleken < 0,00025 mm och specifika
vikten 1,54.

Genom cyklonfiltret sögs en praktiskt taget konstant
luftström av 1,84 m3/tim., varvid tryckförlusten i
filtret uppgick till 65 mm vattenpelare. Den inblandade
mängden pimpstensmjöl växlade mellan 76 och 324 g
per tim., och filtrets verkningsgrad blev under dessa
förhållanden 36—62 %, störst då stofthalten i luften var
minst. Då dammet var specifikt tyngre, såsom då
silversand användes (281 à 303 g/tim.), nåddes
verkningsgrader av 97,4 à 99," c/c, och vid filtrering av den fina
röd-sanden uppgick verkningsgraden till 94,o à 97,7 dvs.
luften blev vid filtrering nästan dammfri.

Genom Viscofiltret sögs 3,i—3,5 m3 luft per tim., och
tryckförlusten i filtret uppmättes till 53 à 66 mm
vattenpelare. Vid detta filter nåddes verkningsgrader -v
99,3 à 99,» r/o, oberoende av stoftets beskaffenhet. Det
förefaller av dessa prov, som om Viscofiltret skulle vara
effektivare än cyklonfiltret, vilket väl beror på de
jämförelsevis små krökningsradierna och partiklarnas
kortare väg. Huruvida skillnaden mellan de båda
filtertyperna har någon större praktisk betydelse, undandrar

sig tyvärr vårt bedömande, så länge man ej vet, i vad
mån det vid försöken använda dammets mängd, storlek
och beskaffenhet i övrigt svarar mot de förhållanden
man möter vid landsvägskörning.

Rystedtska fonden. Ansökningar om understöd från
Rystedtska fonden (’Svenska teknologföreningens
understödsfond) mottagas intill utgången av september månad.
Närmare upplysningar meddelas på Sv.
teknologföreningens kansli, Brunkebergstorg 20.

SAMMANTRÄDE ~N~

Svenska teknologföreningen.
Svenska arkitektföreningen avd. av Svenska
teknologföreningen anordnar lördagen den 13 september gemensamt
sammanträde med Tekniska samfundets i Göteborg
avdelning för Husbyggnadskonst och Arkitektföreningen för
södra Sverige. Program: Kl. 12. Lunch på
Operakällaren, varefter utflykt i bil till nyare Stockholmsbyggen
anordnas. Kl. 5. Sammanträde på Svenska
teknologföreningens lokal, Brunkebergstorg 20. Ärenden: "Frågan
om en fastare sammanslutning mellan Svenska
arkitektföreningen och arkitektföreningarna i Göteborg och Skåne."
Diskussion med inledningsanförande av arkitekt W. Gahn.
Kl. 8. Middag å Stockholmsutställningens huvudrestaurant.
Pä söndagen är tillfälle berett föreningarnas medlemmar
att under sakkunnig ledning bese Stockholmsutställningen.

Avdelningens för Väg- och vattenbyggnadskonst
sammanträder å föreningens lokal, Brunkebergstorg 20, mån.
dagen den 15 september 1930 kl. 7,30 em. Sammanträdet
öppnas efter enkel kvart. Ärenden: 1.
Protokolljuste-ring. — 2. Inkomna skrivelser. — 3. Inval. — 4. Val av
valkommitté. — 5. Val av sekreterare för den återstående
delen av år 1930. — 6. Fyra år vid kraftverksbyggnaden
Chenderoh, Perak. Föredrag med ljusbilder av kapten
Carl Thulin. — Supé och samkväm.

Avdelningen för Kemi och bergsvetenskap ledamöter
ha beretts tillfälle att bese den i samband med
Internationella geofysikerkongressen av Sveriges geologiska
undersökning anox-dnade utställningen av äldre och nyare
geofysiska instrument samt kartor m. m., visande resultat
av praktiska undersökningar med magnetiska, elektriska,
seismiska och gravimetriska prospekteringsmetoder.
Samling i Sveriges geologiska undersöknings museum,
Riksmusei byggnad, södra flygeln, ingång mitt på södra
långsidan, lördagen den 13 september 1030 kl. 15. (Tåg kl.
14,30 och buss kl. 14,45 från Engelbrektsplan till Frescati,
bussar från Jarlaplan.)

Utställningen demonstreras av direktör Karl
Sundberg.

Avdelningen för Kemi och bergsvetenskap sammanträder
■ onsdagen den 24 september 1930. Samling kl. 14,15 vid
Gustav III :s staty å Skeppsbron och embarkering å
Gustavsbergsbåt för resa till Gustavsbergs porslinsfabrik
(båten ställd till förfogande utan avgift för deltagarna).
Besök vid porslinsfabriken med förevisning särskilt av
elektrisk porslinsbränning och av Dorrapparater för
automatisk våtmalning av mineralämnen. Avresa kl. 17 från
Gustavsberg med abonnerad buss (avgift). Middag kl. 18
å teknologföreningens lokal (pris för middagen,
smörgåsbord, 2 rätter, snaps, pilsner och kaffe, kr. 5 : 50).
Förhandlingar vid kaffet, varvid förekommer: 1 :o. Val av
justeringsmän. — 2 :o. Anmälningar och ansökningar om
inträde. — 3 :o. Utseende av valnämnd för uppgörande av
förslag till avdelningsfunktionärer år 1931. — 4 :o. Inkomna
skrivelser. — 5 :o. "Interiörer frän engelska och
amerikanska porslinsfabriker" av civilingenjör Axel Odelberg.
— Samkväm. — Meddelande om deltagande torde tillställas
civilingenjör Erik Thrysin, Saltsjö Duvnäs, senast
tisdagen den 23 september.

Örebro ingenjörsklubb anordnar i stället för ordinarie
sammanträde bilfärd till Motala lördagen den 13 september
1930 enligt följande program: 1. Samling på Järntorget,
varifrån avfärden sker precis kl. 11,30. — 2. Under vägen
en kortare smörgåsrast. — 3. Efter framkomsten till
Motala kl. 2,30 besök å kraftverket 2,30—3 samt å
radiostation 3,15—4,15. — 4. En enkel middag å Stadshotellet
kl. 4,30.
