Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

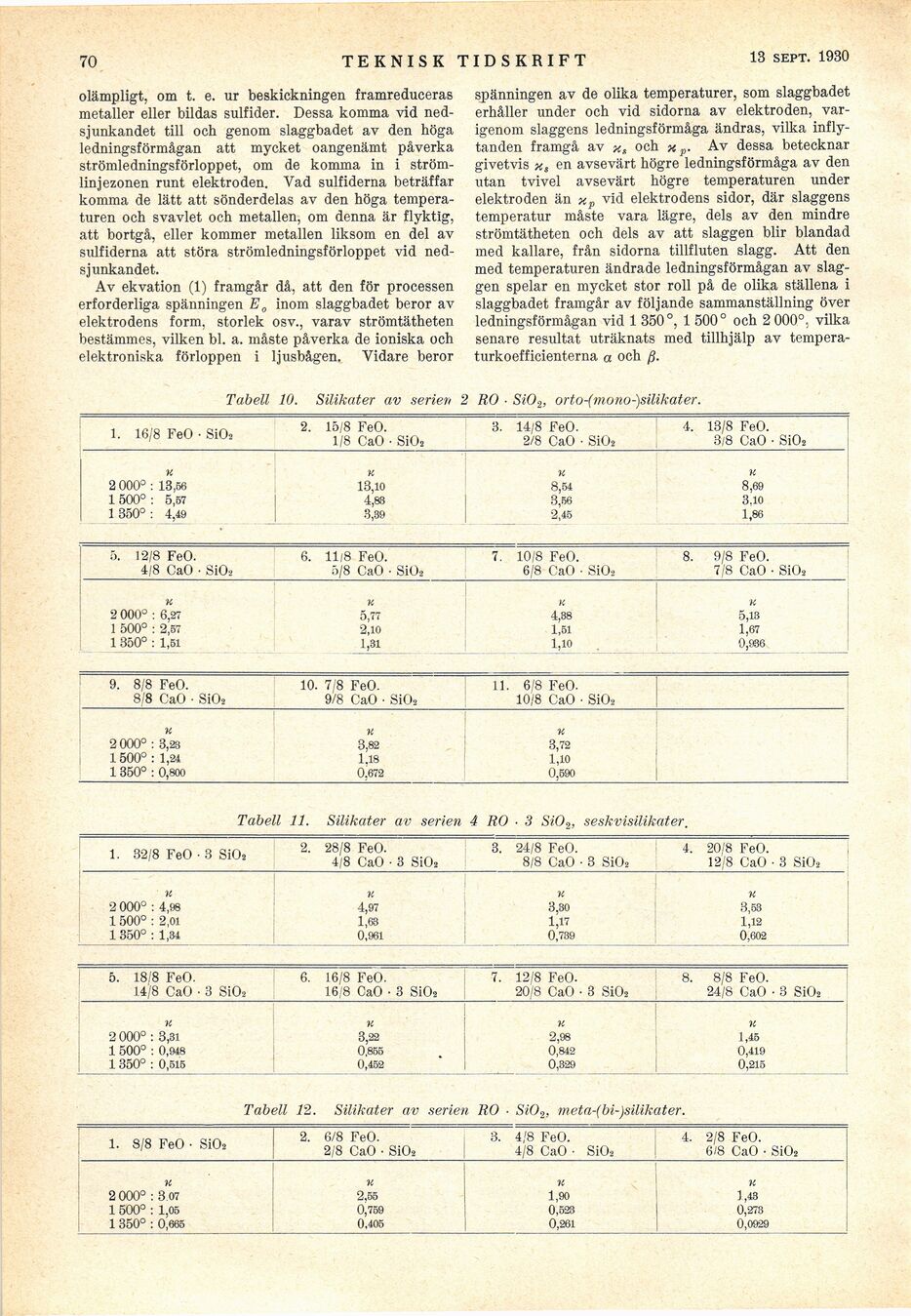

70
TEKNISK TIDSKRIFT
12 april 1930
olämpligt, om t. e. ur beskickningen framreduceras
metaller eller bildas sulfider. Dessa komma vid
nedsjunkandet till och genom slaggbadet av den höga
ledningsförmågan att mycket oangenämt påverka
strömledningsförloppet, om de komma in i
ström-linjezonen runt elektroden. Vad sulfiderna beträffar
komma de lätt att sönderdelas av den höga
temperaturen och svavlet och metallen, om denna är flyktig,
att bortgå, eller kommer metallen liksom en del av
sulfiderna att störa strömledningsförloppet vid
nedsjunkandet.
Av ekvation (1) framgår då, att den för processen
erforderliga spänningen E0 inom slaggbadet beror av
elektrodens form, storlek osv., varav strömtätheten
bestämmes, vilken bl. a. måste påverka de ioniska och
elektroniska förloppen i ljusbågen. Vidare beror
spänningen av de olika temperaturer, som slaggbadet
erhåller under och vid sidorna av elektroden,
varigenom slaggens ledningsförmåga ändras, vilka
inflytanden framgå av och xp. Av dessa betecknar
givetvis xs en avsevärt högre ledningsförmåga av den
utan tvivel avsevärt högre temperaturen under
elektroden än xp vid elektrodens sidor, där slaggens
temperatur måste vara lägre, dels av den mindre
strömtätheten och dels av att slaggen blir blandad
med kallare, från sidorna tillfluten slagg. Att den
med temperaturen ändrade ledningsförmågan av
slaggen spelar en mycket stor roll på de olika ställena i
slaggbadet framgår av följande sammanställning över
ledningsförmågan vid 1 350°, 1 500° och 2 000°, vilka
senare resultat uträknats med tillhjälp av
temperaturkoefficienterna a och ß.
Tabell 10. Silikater av serien 2 RO ■ Si02, orto-(mono-)silikater.
1. 16/8 FeO • Si02 2. 15/8 FeO. 1/8 CaO • Si02 3. 14/8 FeO. 2/8 CaO • Si02 4. 13/8 FeO. 3/8 CaO • SiOs
K K K K
2 000° 13,56 13,10 8,54 8,69
1500° 5,57 4,88 3,56 3.10
1 350° 4,49 _ 3,30 2,45 1,86
5. 12/8 FeO. 6. 11/8 FeO. 7. 10/8 FeO. 8. 9/8 FeO.
4/8 CaO • Si02 5/8 CaO • SiOa 6/8 CaO • Si02 7/8 CaO • Si02
K K K K
2 000° : 6,27 5,77 4,38 5,13
1 500° : 2,57 2,10 1,51 1,67
1 350° : 1,51 1,31 1,10 0,936
9. 8/8 FeO. 8/8 CaO • Si02 10. 7/8 FeO. 9/8 CaO • Si02 11. 6/8 FeO. 10/8 CaO • Si02
k k k 8
2 000° : 3,23 3,82 3,72 •.
1500° : 1,24 1.18 1,10 1
1 350° : 0,800 0,672 0,590
Tabell 11. Silikater av serien 4 RO ■ 3 Si02, seskvisilikater.
1. 32/8 FeO • 3 Si02 2. 28/8 FeO. 4/8 CaO • 3 Si02 3. 24/8 FeO. 8/8 CaO • 3 Si02 4. 20/8 FeO. 12/8 CaO • 3 Si02
k k u k
2 000° : 4,98 4,97 3,30 3,53
1 500° : 2,01 1,63 1,17 1,12
1350° : 1,34 0,961 0,739 0,602
5. 18/S 14/f i FeO. CaO • 3 Si02 6. 16/8 FeO. 16/8 CaO • 3 Si02 7. 12/8 FeO. 20/8 CaO • 3 Si02 8. 8/8 FeO. 24/8 CaO • 3 Si02
K u K K
2000° : 3,31 3,22 2,98 1,45
1 500° : 0,948 0,855 0,842 0,419
1 350° : 0,515 0,452 0,329 0,215
Tabell 12. Silikater av serien RO ■ Si02, meta-(bi-)silikater.
1. 8/8 FeO • Si02 2. 6/8 FeO. 2/8 CaO • Si02 3. 4/8 FeO. 4/8 CaO • Si02 4. 2/8 FeO. 6/8 CaO • Si02
K K u K
2 000° : 3.07 2,55 1,90 1,43
1 500° : 1,05 0,759 0,523 0,273
1 350° : 0,665 0,405 0,261 0,0929
<< prev. page << föreg. sida << >> nästa sida >> next page >>
