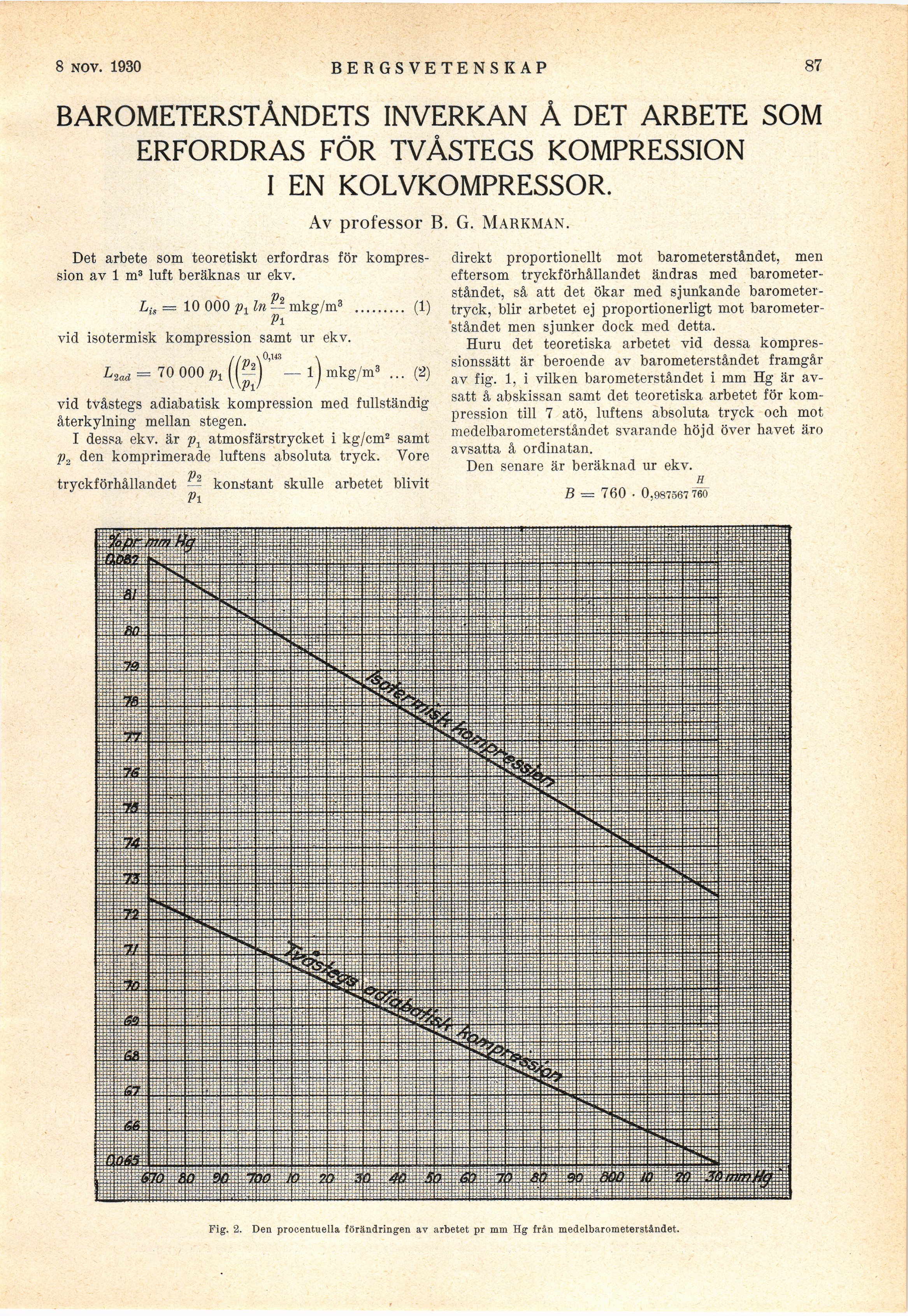

8 febii. 1930
BERGSVETENSKAP
87
BAROMETERSTÅNDETS INVERKAN Å DET ARBETE SOM
ERFORDRAS FÖR TVÅSTEGS KOMPRESSION
I EN KOLVKOMPRESSOR.
Av professor B. G. Markman.
Det arbete som teoretiskt erfordras för
kompression av 1 m3 luft beräknas ur ekv.
(1)
(2)
L(s = 10 000 pt In j mkg/m3 ......
vid isotermisk kompression samt ur ekv.
t tv \°’’c \
L2ad = 70 000 Pl ^ — 1 mkg/m3
\\p i/ /
vid tvåstegs adiabatisk kompression med fullständig
återkylning mellan stegen.
I dessa ekv. är p1 atmosfärstrycket i kg/cm2 samt
p., den komprimerade luftens absoluta tryck. Vore
tryckförhållandet konstant skulle arbetet blivit
Pl
direkt proportionellt mot barometerståndet, men
eftersom tryckförhållandet ändras med
barometerståndet, så att det ökar med sjunkande
barometertryck, blir arbetet ej proportionerligt mot
barometer-ståndet men sjunker dock med detta.
Huru det teoretiska arbetet vid dessa
kompres-sionssätt är beroende av barometerståndet framgår
av fig. 1, i vilken barometerståndet i mm Hg är
avsatt å abskissan samt det teoretiska arbetet för
kompression till 7 atö, luftens absoluta tryck och mot
medelbarometerståndet svarande höjd över havet äro
avsatta å ordinatan.
Den senare är beräknad ur ekv.
H
B — 760 ■ 0,987567 760
Fig. 2. Den procentuella förändringen av arbetet pr mm Hg från medelbarometerståndet.
