1’94
TEKNISK TIDSKRIFT
8 febr. 1930
■/r/,//rAS/./s

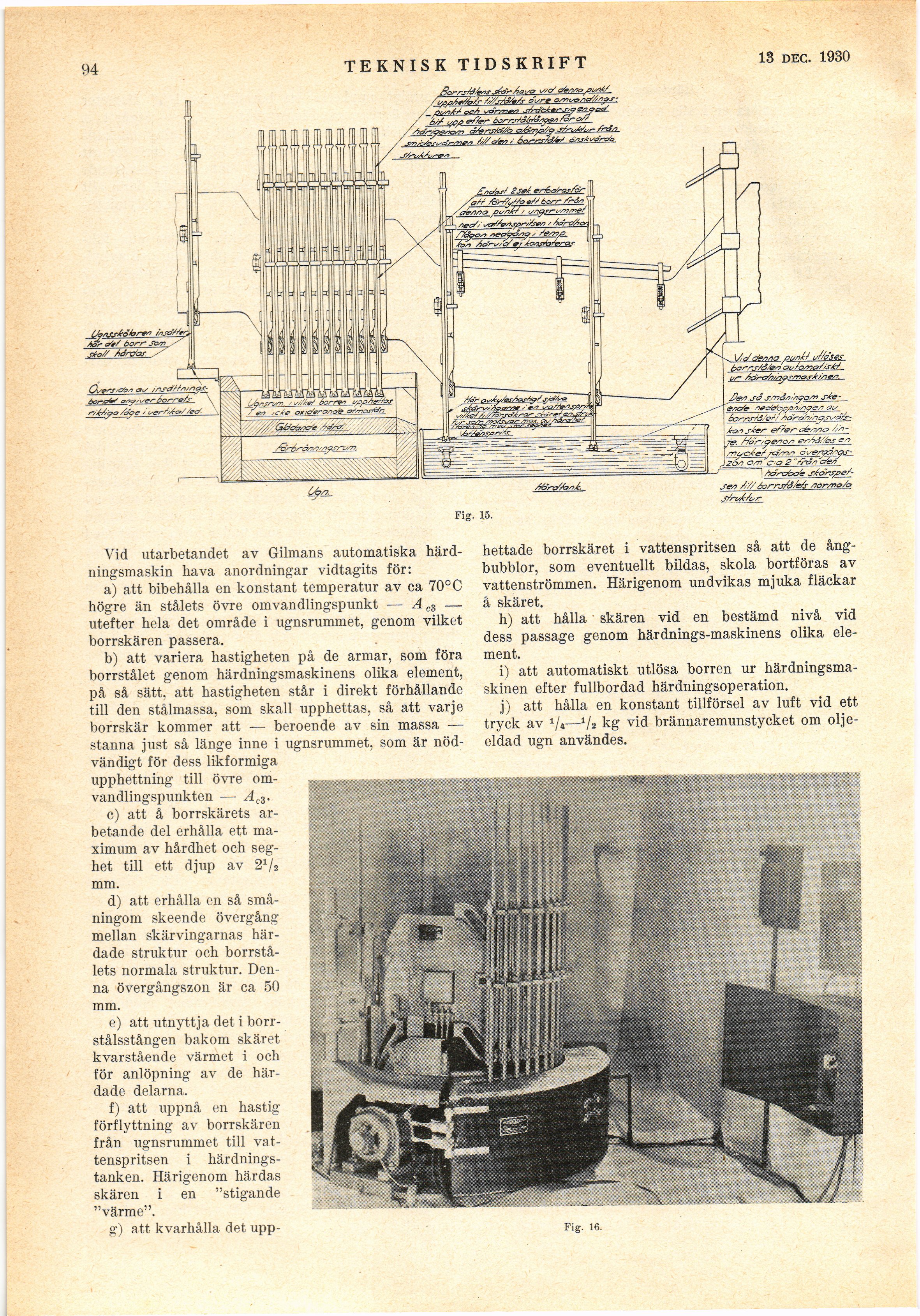

Vid utarbetandet av Gilmans automatiska
härd-ningsmaskin hava anordningar vidtagits för:
a) att bibehålla en konstant temperatur av ca 70°C
högre än stålets övre omvandlingspunkt — Ac3 —
utefter hela det område i ugnsrummet, genom vilket
borrskären passera,
b) att variera hastigheten på de armar, som föra
borrstålet genom härdningsmaskinens olika element,
på så sätt, att hastigheten står i direkt förhållande
till den stålmassa, som skall upphettas, så att varje
borrskär kommer att — beroende av sin massa —
stanna just så länge inne i ugnsrummet, som är
nödvändigt för dess likformiga
upphettning till övre
omvandlingspunkten —■ Ac3.
c) att å borrskärets
arbetande del erhålla ett
maximum av hårdhet och
seghet till ett djup av 21/2
mm.
d) att erhålla en så
småningom skeende övergång
mellan skärvingarnas
härdade struktur och
borrstålets normala struktur.
Denna övergångszon är ca 50
mm.
e) att utnyttja det i
borr-stålsstången bakom skäret
kvarstående värmet i och
för anlöpning av de
härdade delarna.
f) att uppnå en hastig
förflyttning av borrskären
från ugnsrummet till
vat-tenspritsen i
härdnings-tanken. Härigenom härdas
skären i en "stigande
"värme".
g) att kvarhålla det upp-
hettade borrskäret i vattenspritsen så att de
ångbubblor, som eventuellt bildas, skola bortföras av
vattenströmmen. Härigenom undvikas mjuka fläckar
å skäret.
h) att hålla skären vid en bestämd nivå vid
dess passage genom härdnings-maskinens olika
element.
i) att automatiskt utlösa borren ur
härdningsma-skinen efter fullbordad härdningsoperation.
j) att hålla en konstant tillförsel av luft vid ett
tryck av 1/t—1/2 kg vid brännaremunstycket om
oljeeldad ugn användes.
Fig. 16.
Fig. 15.
