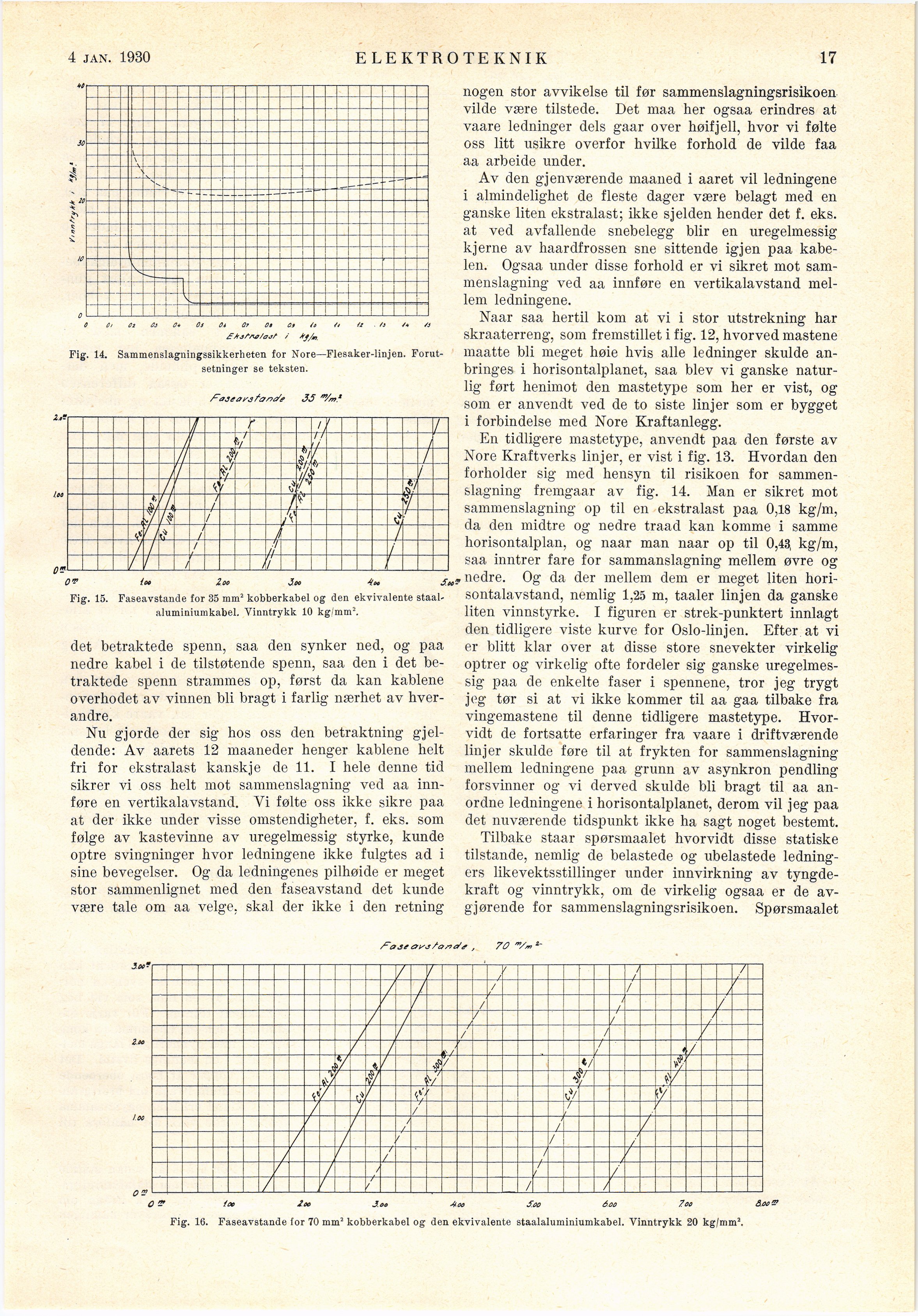

1 febr. 1930
ELEKTROTEKNIK
17
0 Oi Ol 03 O« Ol O* Or Ot Ot Je ft ti /t /♦ /i
Fig. 14. Sammenslagningssikkerheten for Nore—Flesaker-linjen.
Forut-setninger se teksten.
fajear-afont/s SJ m/m.’
O™ ioe Zop Joo 4m Sm
Fig. 15. Faseavstande for 35 mm2 kobberkabel og den ekvivalente
staal-aluminiumkabel. Yinntrykk 10 kg/mm2.
det betraktede spenn, saa den synker ned, og paa
nedre kabel i de tilstøtende spenn, saa den i det
betraktede spenn strammes op, først da kan kablene
overhodet av vinnen bli bragt i farlig nærhet av
hver-andre.
Nu gjorde der sig hos oss den befraktning
gjel-dende: Av aarets 12 maaneder henger kablene helt
fri for ekstralast kanskje de 11. I hele denne tid
sikrer vi oss helt mot saminenslagning ved aa
inn-føre en vertikalavstand. Vi følte oss ikke sikre paa
at der ikke under visse omstendigheter, f. eks. som
følge av kastevinne av uregelmessig styrke, kunde
optre svingninger hvor ledningene ikke fulgtes ad i
sine bevegelser. Og da ledningenes pilhøide er meget
stor sammenlignet med den faseavstand det kunde
være tale om aa velge. skal der ikke i den retning
nogen stor avvikelse til før sammenslagningsrisikoen
vilde være tilstede. Det maa her ogsaa erindres at
vaare ledninger dels gaar over høifjell, hvor vi følte
oss litt usikre överför hvilke forhold de vilde faa
aa arbeide under.
Av den gjenværende maaned i aaret vil ledningene
i almindelighet de fleste dager være belagt med en
ganske liten ekstralast; ikke sjelden hender det f. eks.
at ved avfallende snebelegg blir en uregelmessig
kjerne av haardfrossen sne sittende igjen paa
kabe-len. Ogsaa under disse forhold er vi sikret mot
saminenslagning ved aa innføre en vertikalavstand
mel-lem ledningene.
Naar saa hertil kom at vi i stor utstrekning har
skraaterreng, som fremstillet i fig. 12, hvorved mastene
maatte bli meget høie h vis alle ledninger skulde
an-bringes i horisontalplanet, saa blev vi ganske
naturlig ført henimot den mastetype som her er vist, og
som er anvendt ved de to siste linjer som er bygget
i förbindelse med Nore Kraftanlegg.
En tidligere mastetype, anvendt paa den forste av
Nore Kraftverks linjer, er vist i fig. 13. Hvordan den
forholder sig med hensyn til risikoen for
saminenslagning fremgaar av fig. 14. Man er sikret mot
sammenslagning op til en ekstralast paa 0,18 kg/m,
da den midtre og nedre traad kan komme i samme
horisontalplan, og naar man naar op til 0,43, kg/m,
saa inntrer fare for sammanslagning mellem øvre og
, nedre. Og da der mellem dem er meget liten
hori-sontalavstand, nemlig 1,25 m, taaler linjen da ganske
liten vinnstyrke. I figuren er strek-punktert innlagt
den tidligere viste kurve for Oslo-linjen. Efter at vi
er blitt klar over at disse store snevekter virkelig
optrer og virkelig ofte fordeler sig ganske
uregelmessig paa de enkelte faser i spennene, tror jeg trygt
jeg tør si at vi ikke kommer til aa gaa tilbake fra
vingemastene til denne tidligere mastetype.
Hvor-vidt de fortsatte erfaringer fra vaare i driftværende
linjer skulde fore til at frykten for sammenslagning
mellem ledningene paa grunn av asynkron pendling
försvinner og vi derved skulde bli bragt til aa
anordne ledningene i horisontalplanet, derom vil jeg paa
det nuværende tidspunkt ikke ha sagt noget besternt.
Tilbake staar spørsmaalet hvorvidt disse statiske
tilstande, nemlig de belastede og ubelastede
ledningers likevektsstillinger under innvirkning av
tyngdekraft og vinntrykk, om de virkelig ogsaa er de
av-gjørende for sammenslagningsrisikoen. Spørsmaalet
Fig. 16.
/de Joo Joo Aoo Sao 600
Faseavstande for 70 mm2 kobberkabel og den ekvivalente staalaluminiumkabel.
7oo
Vinntrykk 20 kg/mm2.
