-32
TEKNISK TIDSKRIFT
1 febr. 1930

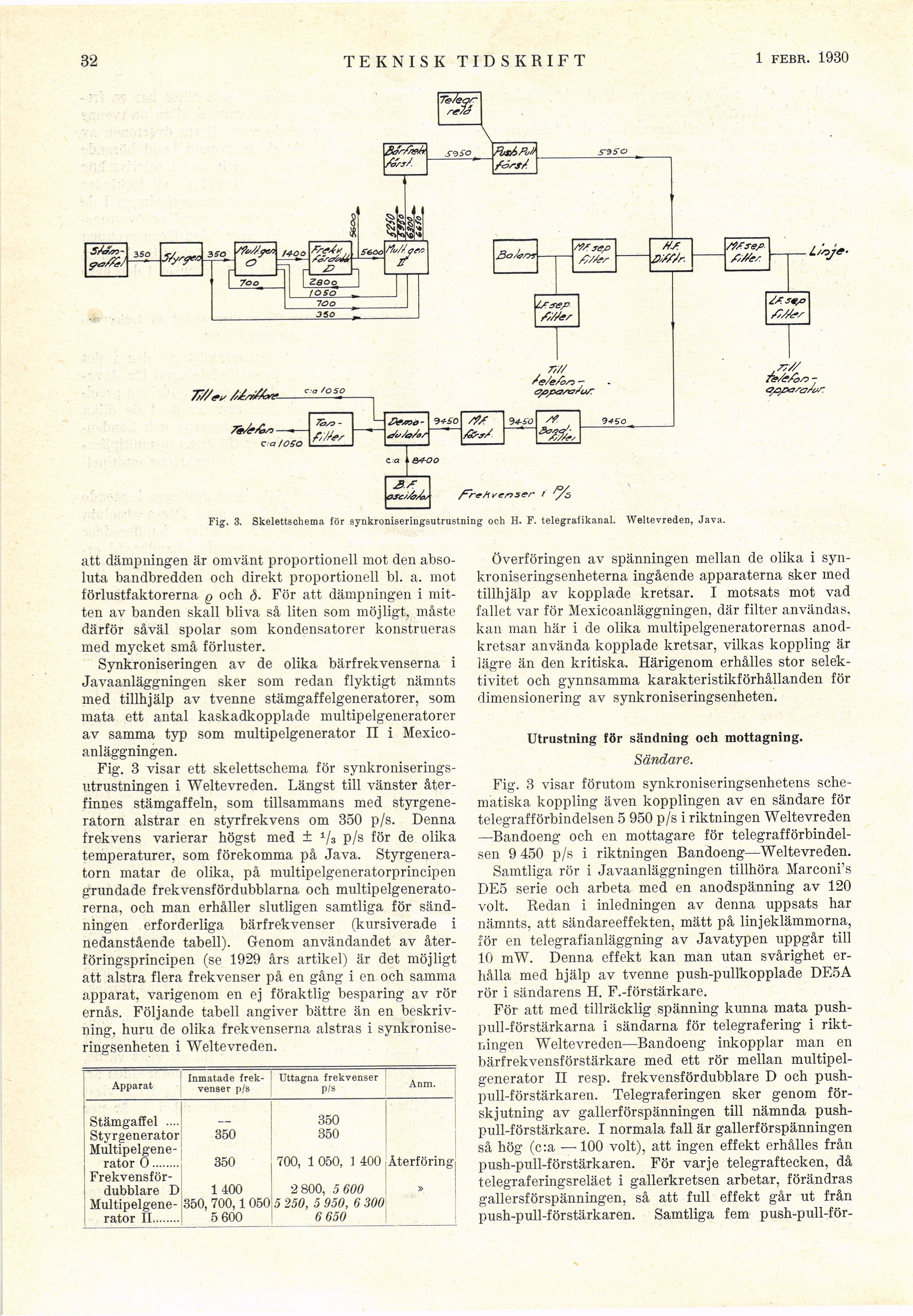

Fig. 3. Skelettschema för synkroniseringsutrustning och H. F. telegrafikanal. Weltevreden, Java.
att dämpningen är omvänt proportionell mot den
absoluta bandbredden och direkt proportionell bl. a. mot
förlustfaktorerna q och b- För att dämpningen i
mitten av banden skall bliva så liten som möjligt, måste
därför såväl spolar som kondensatorer konstrueras
med mycket små förluster.
Synkroniseringen av de olika bärfrekvenserna i
Javaanläggningen sker som redan flyktigt nämnts
med tillhjälp av tvenne stämgaffelgeneratorer, som
mata ett antal kaskadkopplade multipelgeneratorer
av samma typ som multipelgenerator ii i
Mexico-anläggningen.
Fig. 3 visar ett skelettschema för
synkroniserings-utrustningen i Welte vre den. Längst till vänster
återfinnes stämgaffeln, som tillsammans med
styrgeneratorn alstrar en styrfrekvens om 350 p/s. Denna
frekvens varierar högst med ± 1/3 p/s för de olika
temperaturer, som förekomma på Java.
Styrgeneratorn matar de olika, på multipelgeneratorprincipen
grundade frekvensfördubblarna och
multipelgeneratorerna, och man erhåller slutligen samtliga för
sändningen erforderliga bärfrekvenser (kursiverade i
nedanstående tabell). Genom användandet av
åter-föringsprincipen (se 1929 års artikel) är det möjligt
att alstra flera frekvenser på en gång i en och samma
apparat, varigenom en ej föraktlig besparing av rör
ernås. Följande tabell angiver bättre än en
beskrivning, huru de olika frekvenserna alstras i
synkroniseringsenheten i Weltevreden.
Apparat Inmatade
frekvenser p/s Uttagna frekvenser p/s Anm.
Stämgaffel .... 350
Styrgenerator 350 350
[-Multipelgenerator-]
{+Multipelgene- rator+} O........ 350 700, 1 050, 1 400 Återföringi
[-Frekvensfördubblare-]
{+Frekvensför- dubblare+} D 1400 2 800, 5 600
[-Multipelgenerator-]
{+Multipelgene- rator+} II........ 350, 700,1 050 5 600 5 250, 5 950, 6 300 6 650
Överföringen av spänningen mellan de olika i
synkroniseringsenheterna ingående apparaterna sker med
tillhjälp av kopplade kretsar. i motsats mot vad
fallet var för Mexicoanläggningen, där filter användas,
kan man här i de olika multipelgeneratorernas
anodkretsar använda kopplade kretsar, vilkas koppling är
lägre än den kritiska. Härigenom erhålles stor
selektivitet och gynnsamma karakteristikförhållanden för
dimensionering av synkroniseringsenheten.
Utrustning för sändning och mottagning.
Sändare.
Fig. 3 visar förutom synkroniseringsenhetens
schematiska koppling även kopplingen av en sändare för
telegrafförbindelsen 5 950 p/s i riktningen Weltevreden
—Bandoeng och en mottagare för
telegrafförbindelsen 9 450 p/si riktningen Bandoeng—Weltevreden.
Samtliga rör i Javaanläggningen tillhöra Marconi’s
DE5 serie och arbeta med en anodspänning av 120
voit. Redan i inledningen av denna uppsats har
nämnts, att sändareeffekten, mätt på linjeklämmorna,
för en telegrafianläggning av Javatypen uppgår till
10 mW. Denna effekt kan man utan svårighet
erhålla med hjälp av tvenne push-pullkopplade DF5A
rör i sändarens H. F.-förstärkare.
För att med tillräcklig spänning kunna mata
push-pull-förstärkarna i sändarna för telegrafering i
riktningen Weltevreden—Bandoeng inkopplar man en
bärfrekvensförstärkare med ett rör mellan
multipelgenerator ii resp. frekvensfördubblare D och
push-pull-förstärkaren. Telegraferingen sker genom
förskjutning av gallerförspänningen till nämnda
push-pull-förstärkare. i normala fall är gallerförspänningen
så hög (c:a —100 voit), att ingen effekt erhålles från
push-pull-förstärkaren. För varje telegraftecken, då
telegraferingsreläet i gallerkretsen arbetar, förändras
gallerförspänningen, så att full effekt går ut från
push-pull-förstärkaren. Samtliga fem push-pull-för-
