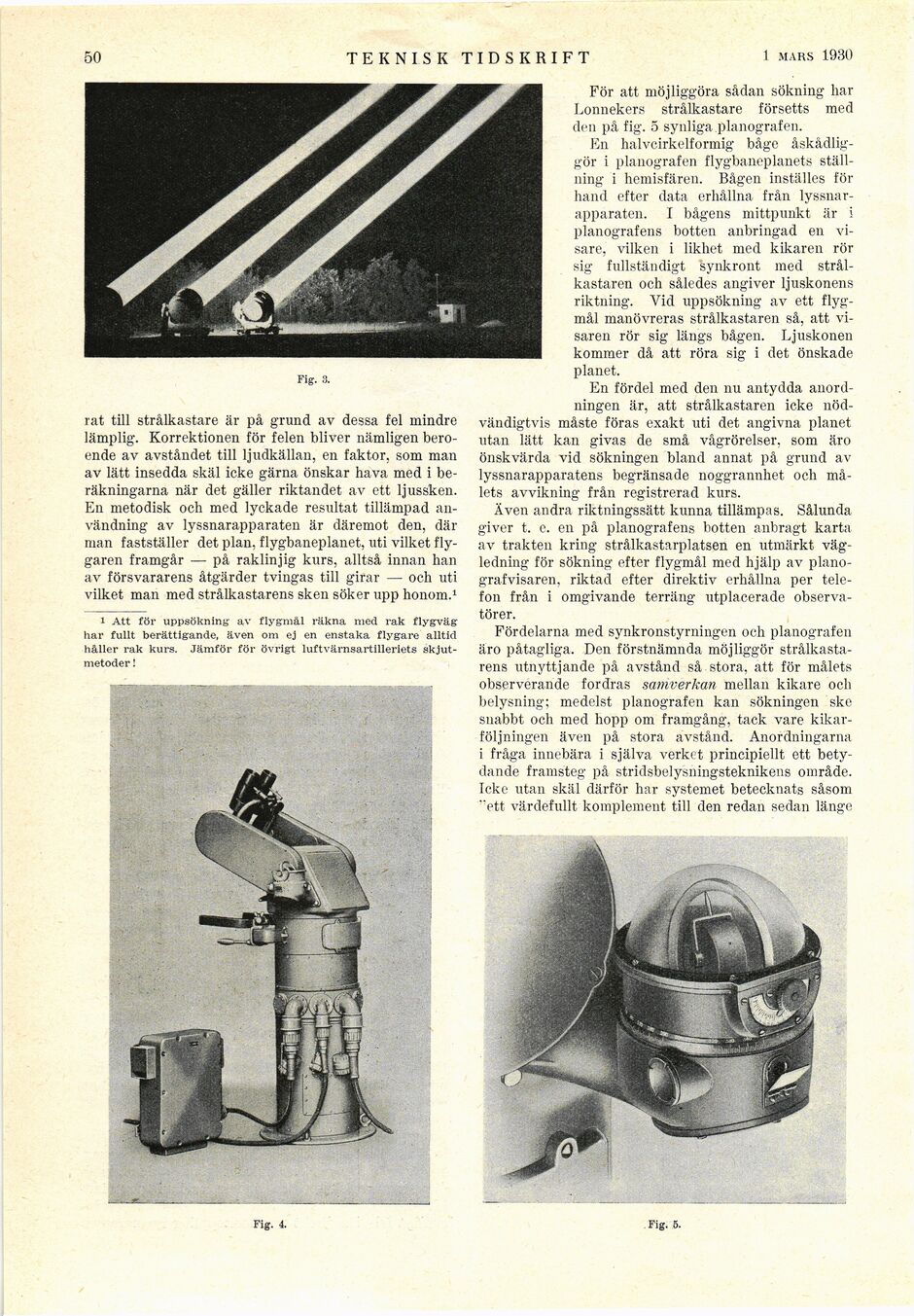

-50
TEKNISK TIDSKRIFT
1 febr. 1930
Fig. 3.
rat till strålkastare är på grund av dessa fel mindre
lämplig. Korrektionen för felen bliver nämligen
beroende av avståndet till ljudkällan, en faktor, som man
av lätt insedda skäl icke gärna önskar hava med i
beräkningarna när det gäller riktandet av ett ljussken.
En metodisk och med lyckade resultat tillämpad
användning av lyssnarapparaten är däremot den, där
man fastställer det plan, flygbaneplanet, uti vilket
flygaren framgår — på raklinjig kurs, alltså innan lian
av försvararens åtgärder tvingas till girar — och uti
vilket man med strålkastarens sken söker upp honom.1
i Att för uppsökning av flygmål räkna med rak flygväg
har fullt berättigande, även om ej en enstaka flygare alltid
håller rak kurs. Jämför för övrigt luftvärnsartilleriets
skjutmetoder !
För att möjliggöra sådan sökning har
Lonnekers strålkastare försetts med
den på fig. 5 synliga planografen.
En halvcirkelformig båge
åskådliggör i planografen flygbaneplanets
ställning i hemisfären. Bågen inställes för
hand efter data erhållna från
lyssnarapparaten. I bågens mittpunkt är i
planografens botten anbringad en
visare, vilken i likhet med kikaren rör
sig fullständigt ’synkront med
strålkastaren och således angiver ljuskonens
riktning. Vid uppsökning av ett
flygmål manövreras strålkastaren så, att
visaren rör sig längs bågen. Ljuskonen
kommer då att röra sig i det önskade
planet.
En fördel med den nu antydda
anordningen är, att strålkastaren icke
nödvändigtvis måste föras exakt uti det angivna planet
utan lätt kan givas de små vågrörelser, som äro
önskvärda vid sökningen bland annat på grund av
lyssnarapparater begränsade noggrannhet och
målets avvikning från registrerad kurs.
Även andra riktningssätt kunna tillämpas. Sålunda
giver t. e. en på planografens botten anbragt karta
av trakten kring strålkastarplatsen en utmärkt
vägledning för sökning efter flygmål med hjälp av
plano-grafvisaren, riktad efter direktiv erhållna per
telefon från i omgivande terräng utplacerade
observatörer.
Fördelarna med synkronstyrningen och planografen
äro påtagliga. Den förstnämnda möjliggör
strålkastarens utnyttjande på avstånd så stora, att för målets
observerande fordras samverkan mellan kikare och
belysning; medelst planografen kan sökningen ske
snabbt och med hopp om framgång, tack vare
kikar-följningen även på stora avstånd. Anordningarna
i fråga innebära i själva verket principiellt ett
betydande framsteg på stridsbelysningsteknikens område.
Icke utan skäl därför har systemet betecknats såsom
"ett värdefullt komplement till den redan sedan länge
Fig. 8.
Fig. 4.
