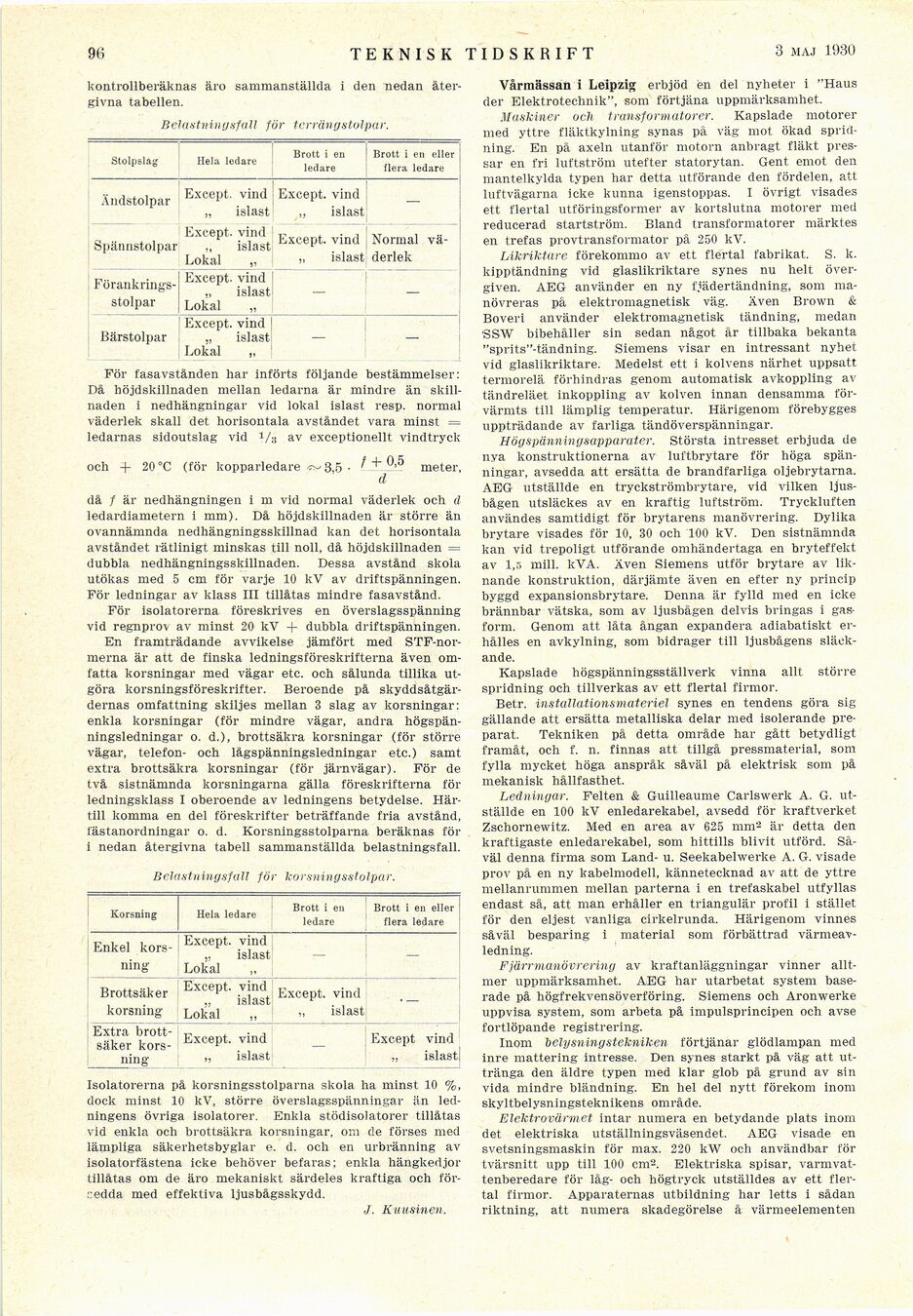

-96
TEKNISK TIDSKRIFT
1 febr. 1930
kontrollberäknas äro sammanställda i den nedan
återgivna tabellen.
Belastningsfall för terrängstolpar.
Stolpslag Hela ledare Brott i en ledare Brott i en eller flera ledare
Ändstolpar Except, vind „ islast Except, vind „ islast —
Spännstolpar Except, vind ,, islast Lokal „ Except, vind „ islast Normal
väderlek
Förankringsstolpar Except, vind „ islast Lokal „
Bärstolpar Except, vind „ islast Lokal „ — —
För fasavstånden har införts följande bestämmelser:
Då höjdskillnaden mellan ledarna är mindre än
skillnaden i nedhängningar vid lokal islast resp. normal
väderlek skall det horisontala avståndet vara minst =
ledarnas sidoutslag vid Vs av exceptionellt vindtryck
och + 20 "C (för kopparledare «v 3,5 • ^ + 0,5 meter,
d
då / är nedhängningen i m vid normal väderlek och d
ledardiametern i mm). Då höjdskillnaden är större än
ovannämnda nedhängningsskillnad kan det horisontala
avståndet rätlinigt minskas till noll, då höjdskillnaden =
dubbla nedhängningsskillnaden. Dessa avstånd skola
utökas med 5 cm för varje 10 kV av driftspänningen.
För ledningar av klass III tillåtas mindre fasavstånd.
För isolatorerna föreskrives en överslagsspänning
vid regnprov av minst 20 kV + dubbla driftspänningen.
En framträdande avvikelse jämfört med
STF-nor-merna är att de finska ledningsföreskrifterna även
omfatta korsningar med vägar etc. och sålunda tillika
utgöra korsningsföreskrifter. Beroende på
skyddsåtgärdernas omfattning skiljes mellan 3 slag av korsningar:
enkla korsningar (för mindre vägar, andra
högspänningsledningar o. d.), brottsäkra korsningar (för större
vägar, telefon- och lågspänningsledningar etc.) samt
extra brottsäkra korsningar (för järnvägar). För de
två sistnämnda korsningarna gälla föreskrifterna för
ledningsklass I oberoende av ledningens betydelse.
Härtill komma en del föreskrifter beträffande fria avstånd,
fästanordningar o. d. Korsningsstolparna beräknas för
i nedan återgivna tabell sammanställda belastningsfall.
Belastningsfan för korsningsstolpar.
Isolatorerna på korsningsstolparna skola ha minst 10 %,
dock minst 10 kV, större överslagsspänningar än
ledningens övriga isolatorer. Enkla stödisolatorer tillåtas
vid enkla och brottsäkra korsningar, om de förses med
lämpliga säkerhetsbyglar e. d. ocli en urbränning av
isolatorfästena icke behöver befaras; enkla hängkedjor
tillåtas om de äro mekaniskt särdeles kraftiga och
förredda med effektiva ljusbågsskydd.
J. Kuusinen.
Vårmässan i Leipzig erbjöd èn del nyheter i "Haus
der Elektrotechnik", som förtjäna uppmärksamhet.
Maskiner och transformatorer. Kapslade motorer
med yttre fläktkylning synas på väg mot ökad
spridning. En på axeln utanför motorn anbragt fläkt
pressar en fri luftström utefter statorytan. Gent emot den
mantelkylda typen har detta utförande den fördelen, att
luftvägarna icke kunna igenstoppas. I övrigt visades
ett flertal utföringsformer av kortslutna motorer med
reducerad startström. Bland transformatorer märktes
en trefas provtransformator på 250 kV.
Likriktare förekommo av ett flertal fabrikat. S. k.
kipptändning vid glaslikriktare synes nu helt
övergiven. AEG använder en ny fjädertändning, som
manövreras på elektromagnetisk väg. Även Brown &
Boveri använder elektromagnetisk tändning, medan
SSW bibehåller sin sedan något år tillbaka bekanta
"sprits"-tändning. Siemens visar en intressant nyhet
vid glaslikriktare. Medelst ett i kolvens närhet uppsatt
termorelä förhindras genom automatisk avkoppling av
tändreläet inkoppling av kolven innan densamma
förvärmts till lämplig temperatur. Härigenom förebygges
uppträdande av farliga tändöverspänningar.
Högspänningsapparater. Största intresset erbjuda de
nya konstruktionerna av luftbrytare för höga
spänningar, avsedda att ersätta de brandfarliga oljebrytarna.
AEG utställde en tryckströmbrytare, vid vilken
ljusbågen utsläckes av en kraftig luftström. Tryckluften
användes samtidigt för brytarens manövrering. Dylika
brytare visades för 10, 30 och 100 kV. Den sistnämnda
kan vid trepoligt utförande omhändertaga en bryteffekt
av 1,5 mill. kVA. Även Siemens utför brytare av
liknande konstruktion, därjämte även en efter ny princip
byggd expansionsbrytare. Denna är fylld med en icke
brännbar vätska, som av ljusbågen delvis bringas i
gasform. Genom att låta ångan expandera adiabatiskt
erhålles en avkylning, som bidrager till ljusbågens
släckande.
Kapslade högspänningsställverk vinna allt större
spridning och tillverkas av ett flertal firmor.
Betr. installationsmateriel synes en tendens göra sig
gällande att ersätta metalliska delar med isolerande
preparat. Tekniken på detta område har gått betydligt
framåt, och f. n. finnas att tillgå pressmaterial, som
fylla mycket höga anspråk såväl på elektrisk som på
mekanisk hållfasthet.
Ledningar. Feiten & Guilleaume Carlswerk A. G.
utställde en 100 kV enledarekabel, avsedd för kraftverket
Zschornewitz. Med en area av 625 mm2 är detta den
kraftigaste enledarekabel, som hittills blivit utförd.
Såväl denna firma som Land- u. Seekabelwerke A. G. visade
prov på en ny kabelmodell, kännetecknad av att de yttre
mellanrummen mellan parterna i en trefaskabel utfyllas
endast så, att man erhåller en triangulär profil i stället
för den eljest vanliga cirkelrunda. Härigenom vinnes
såväl besparing i material som förbättrad
värmeavledning.
Fjärrmanövrering av kraftanläggningar vinner
alltmer uppmärksamhet. AEG har utarbetat system
baserade på högfrekvensöverföring. Siemens och Aronwerke
uppvisa system, som arbeta på impulsprincipen och avse
fortlöpande registrering.
Inom belysningstekniken förtjänar glödlampan med
inre mattering intresse. Den synes starkt på väg att
uttränga den äldre typen med klar glob på grund av sin
vida mindre blandning. En hel del nytt förekom inom
skyltbelysningsteknikens område.
Elektrovärmet intar numera en betydande plats inom
det elektriska utställningsväsendet. AEG visade en
svetsningsmaskin för max. 220 kW och användbar för
tvärsnitt upp till 100 cm2. Elektriska spisar,
varmvattenberedare för låg- och högtryck utställdes av ett
flertal firmor. Apparaternas utbildning har letts i sådan
riktning, att numera skadegörelse å värmeelementen
Korsning Hela ledare Brott i en ledare Brott i en eller flera ledare
Enkel
korsning Except, vind „ islast Lokal ,, ’ — —
Brottsäker korsning Except, vind „ islast Lokal „ Except, vind „ islast • —
Extra
brottsäker korsning Except, vind „ islast — Except vind „ islast
