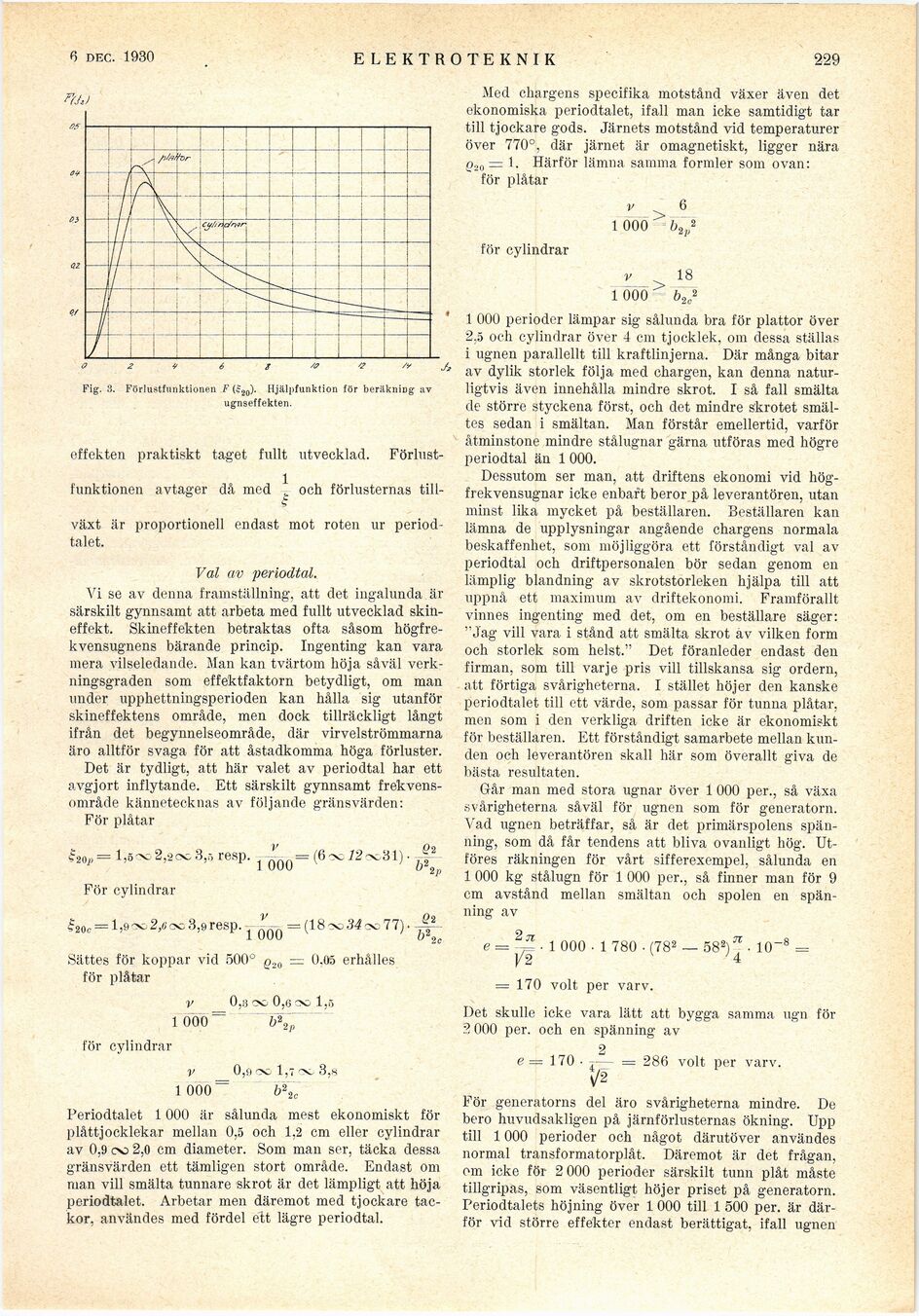

6 dec. 1930
e lektroteknik
U)
O 2 4 6 ! ’o <2 Ji
Fig. 3. Förlustfunktionen F (f20). Hjälpfunktion för beräkning av
ugnseffekten.
effekten praktiskt taget fullt utvecklad.
Förlustfunktionen avtager då med * och förlusternas
tillväxt är proportionell endast mot roten ur
periodtalet.
Val av periodtal.
Vi se av denna framställning, att det ingalunda är
särskilt gynnsamt att arbeta med fullt utvecklad
skineffekt. Skineffekten betraktas ofta såsom
högfre-kvensugnens bärande princip. Ingenting kan vara
mera vilseledande. Man kan tvärtom höja såväl
verkningsgraden som effektfaktorn betydligt, om man
under upphettningsperioden kan hålla sig utanför
skineffektens område, men dock tillräckligt långt
ifrån det begynnelseområde, där virvelströmmarna
äro alltför svaga för att åstadkomma höga förluster.
Det är tydligt, att här valet av periodtal har ett
avgjort inflytande. Ett särskilt gynnsamt
frekvensområde kännetecknas av följande gränsvärden:
För plåtar
£20p = 1,600 2,a*0 3,5 resp. 1 (|0()= (6 -c /2*o31) • 2
2 p
För cylindrar
f20c = 1,9*0 2 ß *c 3,9 resp. -f ^ = (18 34 *c 77).
Sättes för koppar vid 500° q20 = 0.05 erhålles
för plåtar
v 0,3 0,6 1,5
1 000 = b\
för cylindrar
v 0,9 *o 1,7 *o 3,s
1 000 = b\c
Periodtalet 1000 är sålunda mest ekonomiskt för
plåttjocklekar mellan 0,5 och 1,2 cm eller cylindrar
av 0,9 00 2,0 cm diameter. Som man ser, täcka dessa
gränsvärden ett tämligen stort område. Endast om
mau vill smälta tunnare skrot är det lämpligt att höja
periodtalet. Arbetar men däremot med tjockare
tackor, användes med fördel e’tt lägre periodtal.
Med chargens specifika motstånd växer även det
ekonomiska periodtalet, ifall man icke samtidigt tar
till tjockare gods. Järnets motstånd vid temperaturer
över 770°, där järnet är omagnetiskt, ligger nära
q.,0 = 1. Härför lämna samma formler som ovan:
för plåtar
y 6
1000 b.2i;-
för cylindrar
v 18
1 000 > b,„2
1 000 perioder lämpar sig sålunda bra för plattor över
2,5 och cylindrar över 4 cm tjocklek, om dessa ställas
i ugnen parallellt till kraftlinjerna. Där många bitar
av dylik storlek följa med chargen, kan denna
naturligtvis även innehålla mindre skrot. I så fall smälta
cle större styckena först, och det mindre skrotet
smältes sedan i smältan. Man förstår emellertid, varför
åtminstone mindre stålugnar gärna utföras med högre
periodtal än 1 000.
Dessutom ser man, att driftens ekonomi vid
högfrekvensugnar icke enbart beror på leverantören, utan
minst lika mycket på beställaren. Beställaren kan
lämna de upplysningar angående chargens normala
beskaffenhet, som möjliggöra ett förståndigt val av
periodtal och driftpersonalen bör sedan genom en
lämplig blandning av skrotstorleken hjälpa till att
uppnå ett maximum av driftekonomi. Framförallt
vinnes ingenting med det, om en beställare säger:
"Jag vill vara i stånd att smälta skrot àv vilken form
och storlek som helst." Det föranleder endast den
firman, som till varje pris vill tillskansa sig ordern,
att förtiga svårigheterna. I stället höjer den kanske
periodtalet till ett värde, som passar för tunna plåtar,
men som i den verkliga driften icke är ekonomiskt
för beställaren. Ett förståndigt samarbete mellan
kunden och leverantören skall här som överallt giva de
bästa resultaten.
Går man med stora ugnar över 1 000 per., så växa
svårigheterna såväl för ugnen som för generatorn.
Vad ugnen beträffar, så är det primärspolens
spänning, som då får tendens att bliva ovanligt hög.
Utföres räkningen för vårt sifferexempel, sålunda en
1 000 kg stålugn för 1 000 per., så finner man för 9
cm avstånd mellan smältan och spolen en
spänning av
e = ~ • 1 000 ■ 1 780 • (782 — 582)^ • 10~8 =
= 170 voit per varv.
Det skulle icke vara lätt att bygga samma ugn för
2 000 per. och en spänning av
2
e= 170 ■ - = 286 voit per varv.
t/2
För generatorns del äro svårigheterna mindre. De
bero huvudsakligen på järnförlusternas ökning. Upp
till 1000 perioder och något därutöver användes
normal transformatorplåt. Däremot är det frågan,
om icke för 2 000 perioder särskilt tunn plåt måste
tillgripas, som väsentligt höjer priset på generatorn.
Periodtalets höjning över 1 000 till 1 500 per. är
därför vid större effekter endast berättigat, ifall ugnen
