Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

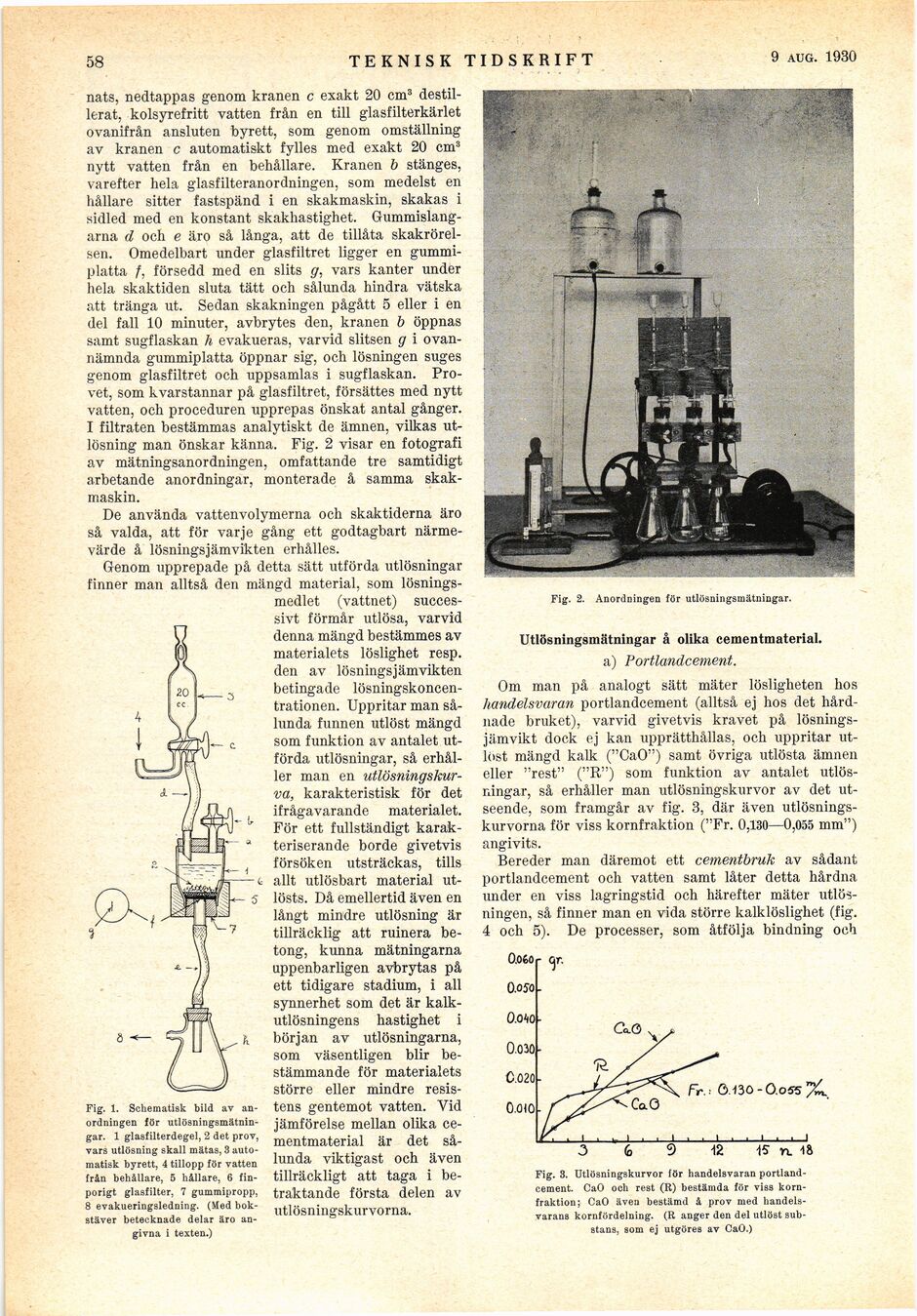

58
TEKNISK TIDSKRIFT
12 april 1930
nats, nedtappas genom kranen c exakt 20 cm3
destillerat, kolsyrefritt vatten från en till glasfilterkärlet
ovanifrån ansluten byrett, som genom omställning
av kranen c automatiskt fylles med exakt 20 cm3
nytt vatten från en behållare. Kranen b stänges,
varefter hela glasfilteranordningen, som medelst en
hållare sitter fastspänd i en skakmaskin, skakas i
sidled med en konstant skakhastighet.
Gummislangarna d och e äro så långa, att de tillåta
skakrörelsen. Omedelbart under glasfiltret ligger en
gummiplatta †, försedd med en slits g, vars kanter under
hela skaktiden sluta tätt och sålunda hindra vätska
att tränga ut. Sedan skakningen pågått 5 eller i en
del fall 10 minuter, avbrytes den, kranen b öppnas
samt sugflaskan h evakueras, varvid slitsen g i
ovannämnda gummiplatta öppnar sig, och lösningen suges
genom glasfiltret och uppsamlas i sugflaskan.
Provet, som kvarstannar på glasfiltret, försättes med nytt
vatten, och proceduren upprepas önskat antal gånger.
I filtraten bestämmas analytiskt de ämnen, vilkas
utlösning man önskar känna. Fig. 2 visar en fotografi
av mätningsanordningen, omfattande tre samtidigt
arbetande anordningar, monterade å samma
skakmaskin.
De använda vattenvolymerna och skaktiderna äro
så valda, att för varje gång ett godtagbart
närme-värde å lösningsjämvikten erhålles.
Genom upprepade på detta sätt utförda utlösningar
finner man alltså den mängd material, som
lösningsmedlet (vattnet)
successivt förmår utlösa, varvid
denna mängd bestämmes av
materialets löslighet resp.
den av lösningsjämvikten
betingade
lösningskoncentrationen. Uppritar man
sålunda funnen utlöst mängd
som funktion av antalet
utförda utlösningar, så
erhåller man en
utlösningskurva, karakteristisk för det
ifrågavarande materialet.
För ett fullständigt
karakteriserande borde givetvis
försöken utsträckas, tills
t allt utlösbart material
utlösts. Då emellertid även en
långt mindre utlösning är
tillräcklig att ruinera
betong, kunna mätningarna
uppenbarligen avbrytas på
ett tidigare stadium, i all
synnerhet som det är
kalkutlösningens hastighet i
början av utlösningarna,
som väsentligen blir
bestämmande för materialets
större eller mindre
resistens gentemot vatten. Vid
jämförelse mellan olika
cementmaterial är det
sålunda viktigast och även
tillräckligt att taga i
betraktande första delen av
utlösningskurvorna.
Fig. 1. Schematisk bild av
anordningen för
utlösningsmätningar. 1 glasfilterdegel, 2 det prov,
vars utlösning skall mätas, 3
automatisk byrett, 4 tillopp för vatten
från behållare, 5 hållare, 6
fin-porigt glasfilter, 7 gummipropp,
8 evakueringsledning. (Med
bokstäver betecknade delar äro
angivna i texten.)
Fig. 2. Anordningen för utlösningsmätningar.
Utlösningsmätningar å olika cementmaterial.
a) Portlandcement.
Om man på analogt sätt mäter lösligheten hos
handelsvaran portlandcement (alltså ej hos det
hårdnade bruket), varvid givetvis kravet på
lösningsjämvikt dock ej kan upprätthållas, och uppritar
utlöst mängd kalk ("CaO") samt övriga utlösta ämnen
eller "rest" ("R") som funktion av antalet
utlösningar, så erhåller man utlösningskurvor av det
utseende, som framgår av fig. 3, där även
utlösningskurvorna för viss kornfraktion ("Fr. 0,130—0,055 mm")
angivits.
Bereder man däremot ett cementbruk av sådant
portlandcement och vatten samt låter detta hårdna
under en viss lagringstid och härefter mäter
utlösningen, så finner man en vida större kalklöslighet (fig.
4 och 5). De processer, som åtfölja bindning och
Fr.: Ö-I30-0.OS5%.,
n. 18
Fig. 3. Utlösningskurvor för handelsvaran
portlandcement. CaO och rest (R) bestämda för viss
korn-fraktion; CaO ävea bestämd å prov med
handelsvarans kornfördelning. (R anger den del utlöst
substans, som ej utgöres av CaO.)
<< prev. page << föreg. sida << >> nästa sida >> next page >>
