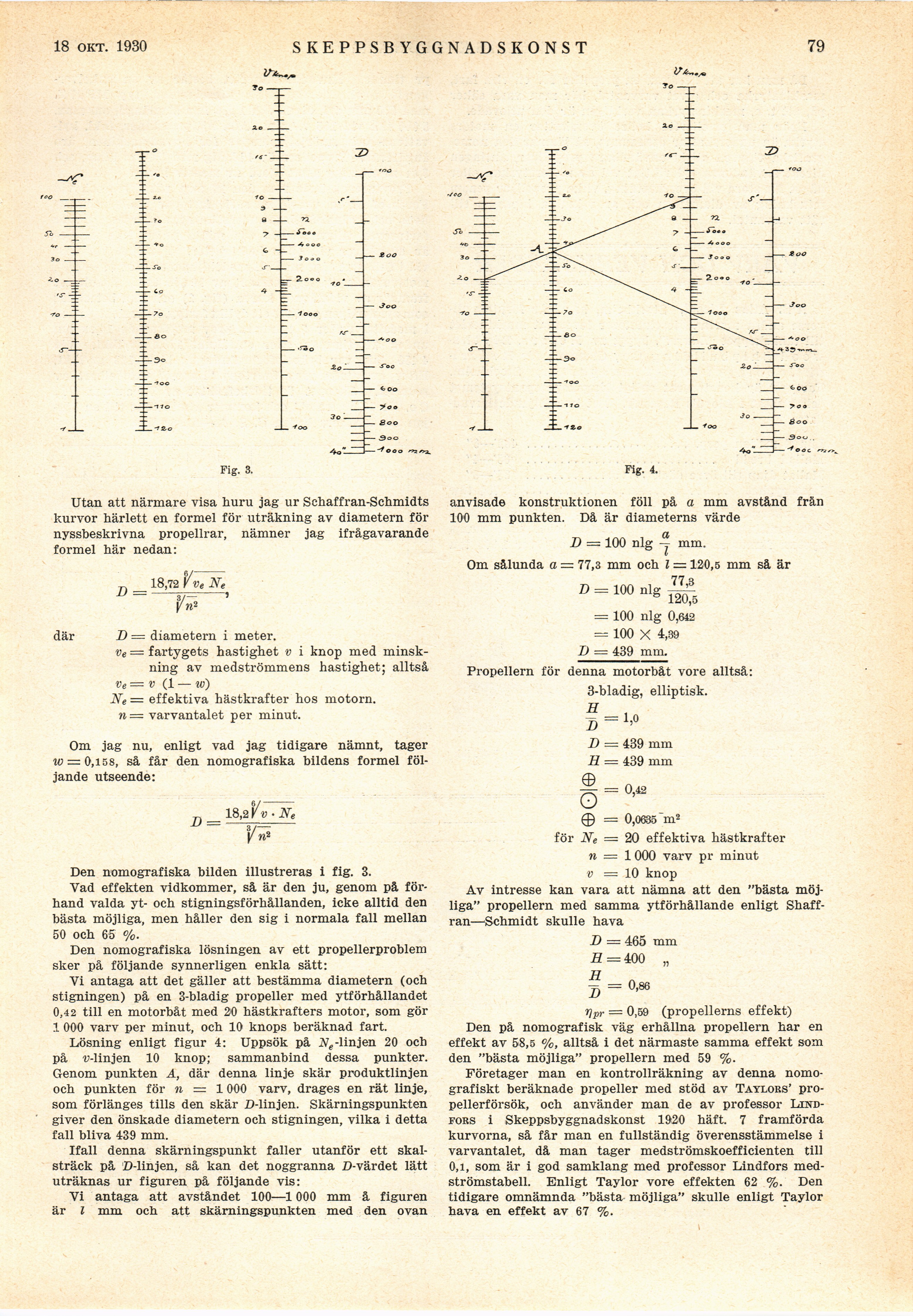

19 apIiil 1930
SKEPPSBYGGNADSKONST
79
2?
Fig. 3.
Fig. 4.
Utan att närmare visa huru jag ur Schaffran-Schmidts
kurvor härlett en formel för uträkning av diametern för
nyssbeskrivna propellrar, nämner jag ifrågavarande
formel här nedan:
B
18,72 V Ve Ne
-57=–’
j/n2
där
B = diametern i meter.
ve — fartygets hastighet v i knop med
minskning av medströmmens hastighet; alltså
ve —v (1 — w)
Ne = effektiva hästkrafter hos motorn.
n = varvantalet per minut.
Om jag nu, enligt vad jag tidigare nämnt, tager
w = 0,158, så får den nomografiska bildens formel
följande utseende:
B =
18
,2 V V •
Ne
y n2
Den nomografiska bilden illustreras i fig. 3.
Vad effekten vidkommer, så är den ju, genom på
förhand valda yt- och stigningsförhållanden, icke alltid den
bästa möjliga, men håller den sig i normala fall mellan
50 och 65 %.
Den nomografiska lösningen av ett propellerproblem
sker på följande synnerligen enkla sätt:
Vi antaga att det gäller att bestämma diametern (och
stigningen) på en 3-bladig propeller med ytförhållandet
0.42 till en motorbåt med 20 hästkrafters motor, som gör
1 000 varv per minut, och 10 knops beräknad fart.
Lösning enligt figur 4: Uppsök på ^-linjen 20 och
på v-linjen 10 knop; sammanbind dessa punkter.
Genom punkten A, där denna linje skär produktlinjen
och punkten för n — 1000 varv, drages en rät linje,
som förlänges tills den skär D-linjen. Skärningspunkten
giver den önskade diametern och stigningen, vilka i detta
fall bliva 439 mm.
Ifall denna skärningspunkt faller utanför ett
skalsträck på D-linjen, så kan det noggranna D-värdet lätt
uträknas ur figuren på följande vis:
Vi antaga att avståndet 100—1 000 mm å figuren
är l mm och att skärningspunkten med den ovan
anvisade konstruktionen föll på a mm avstånd frän
100 mm punkten. Då är diameterns värde
B
100 nig — mm.
D = 100 nig
Om sålunda a = 77,3 mm och l = 120,5 mm så är
77,3
120,5
= 100 nig 0,642
= 100 x 4,39
B == 439 mm.
Propellern för denna motorbåt vore alltså:
3-bladig, elliptisk.
H ,
B = 439 mm
11 = 439 mm
© r\
o =
ø = 0,0635 ~m2
för Ne = 20 effektiva hästkrafter
n = 1 000 varv pr minut
v — 10 knop
Av intresse kan vara att nämna att den "bästa
möjliga" propellern med samma ytförhållande enligt
Shaff-ran—Schmidt skulle hava
B = 465 mm
H = 400 „
^ = 0,86
rjpr = 0,59 (propellerns effekt)
Den på nomografisk väg erhållna propellern har en
effekt av 58,5 %, alltså i det närmaste samma effekt som
den "bästa möjliga" propellern med 59 %.
Företager man en kontrollräkning av denna
nomo-grafiskt beräknade propeller med stöd av Tayloks’
propellerförsök, och använder man de av professor
Lindfors i Skeppsbyggnadskonst 1920 häft. 7 framförda
kurvorna, så får man en fullständig överensstämmelse i
varvantalet, då man tager medströmskoefficienten till
0,1, som är i god samklang med professor Lindfors
med-strömstabell. Enligt Taylor vore effekten 62 %. Den
tidigare omnämnda "bästa möjliga" skulle enligt Taylor
hava en effekt av 67 %.
