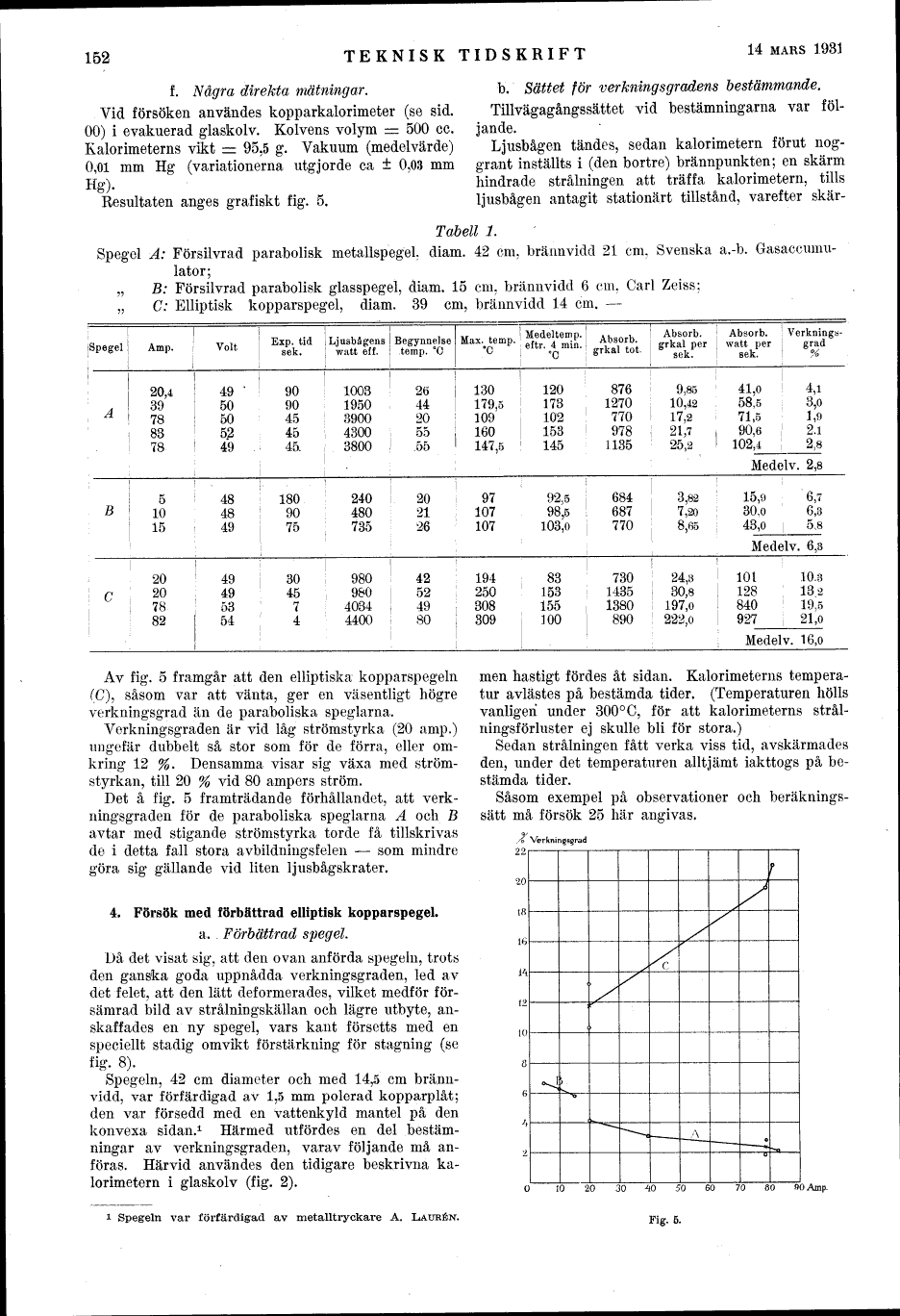

f. Några direkta mätningar.
Vid försöken användes kopparkalorimeter (se sid.
00) i evakuerad glaskolv. Kolvens volym = 500 cc.
Kalorimeterns vikt = 95.5 g. Vakuum (medelvärde)
0,01 mm Hg (variationerna utgjorde ca ± 0,03 mm Hg).

Resultaten anges grafiskt fig. 5.

Av fig. 5 framgår att den elliptiska kopparspegeln (C),
såsom var att vänta, ger en väsentligt högre verkningsgrad
än de Paraboliska speglarna.

Verkningsgraden är vid låg strömstyrka (20 amp.) ungefär
dubbelt så stor som för de förra, eller omkring 12 %.
Densamma visar sig växa med strömstyrkan, till
20 % vid 80 ampers ström.

Det å fig. 5 framträdande förhållandet, att verkningsgraden
för de Paraboliska speglarna A och B avtar med
stigande strömstyrka torde få tillskrivas de i detta fall
stora avbildningsfelen – som mindre göra sig gällande
vid liten ljusbågskrater.

4. Försök med förbättrad elliptisk kopparspegel.

a. Förbättrad spegel.
Då det visat sig, att den ovan anförda spegeln, trots den
ganska goda uppnådda verkningsgraden, led av det felet,
att den lätt deformerades, vilket medför försämrad bild
av strålningskällan och lägre utbyte, anskaffades en ny
spegel, vars kant försetts med en speciellt stadig omvikt
förstärkning för stagning (se fig. 8).

Spegeln, 42 cm diameter och med 14,5 cm brännvidd,
var förfärdigad av 1,5 mm polerad kopparplåt; den var
försedd med en vattenkyld mantel på den konvexa sidan.[1] Härmed utfördes en del
bestämningar av verkningsgraden, varav följande må anföras.
Härvid användes den tidigare beskrivna kalorimetern i glaskolv
(fig. 2).

b. Sättet för verkningsgradens bestämmande.
Tillvägagångssättet vid bestämningarna var följande.

Ljusbågen tändes, sedan kalorimetern förut noggrant
inställts i (den bortre) brännpunkten; en skärm hindrade
strålningen att träffa kalorimetern, tills ljusbågen antagit

Tabell 1.
Spegel A: Försilvrad parabolisk metallspegel, diam. 42 cm, brännvidd 21 cm. Svenska a.-b. Gasaccumulator;
Spegel B: Försilvrad parabolisk glasspegel, diam. 15 cm, brännvidd 6 cm, Carl Zeiss; "
Spegel C: Elliptisk kopparspegel, diam. 39 cm, brännvidd 14 cm. –

			Exp. tid.	Ljusbågens	Begynnelse	Max. temp.	Medeltemp.	Absorb.	Absorb.	Absorb.	Verkningsgrad
Spegel	Amp.	Volt	sek.	watt eff.	temp. °C	°C	°C	grkal tot.	grkal per sek.	watt per sek.	%
	20,4	49	90	1003	26	130	120	876	9,85	41,0	4,1
A	39	50	90	1950	44	179,5	173	1270	10,42	58,5	350
	78	50	45	3900	20	109	102	770	17,2	71,5	1,9
	83	52	45	4300	55	160	153	978	21,7	90,6	2.1
	78	49	45	3800	55	147,5	145	1135	25,2	102,4	2,8
––––––––––––––––––
										Medelv.	2,8
	5	48	180	240	20	97	92,5	684	3,82	15,9	6,7
B	10	48	90	480	21	107	98,5	687	7,20	30,0	6,3
	15	49	75	735	26	107	103,0	770	8,65	43,0	5,8
––––––––––––––––––
										Medelv.	6,3
	20	49	30	980	42	194	83	730	24,3	101	10,3
C	20	49	45	980	52	250	153	1435	30,8	128	13,2
	78	53	7	4034	49	308	155	1380	197,0	840	19,5
	82	54	4	4400	80	309	100	890	222,0	927	21,0
––––––––––––––––––
										Medelv.	16,0

stationärt tillstånd, varefter skärmen hastigt fördes åt sidan.
Kalorimeterns temperatur avlästes på bestämda tider.
(Temperaturen hölls vanligen under 300° C, för att
kalorimeterns strålningsförluster ej skulle bli för stora.)

Sedan strålningen fått verka viss tid, avskärmades den,
under det temperaturen alltjämt iakttogs på bestämda tider.

Såsom exempel på observationer och beräkningssätt
må försök 25 här angivas.


Fig. 5.
