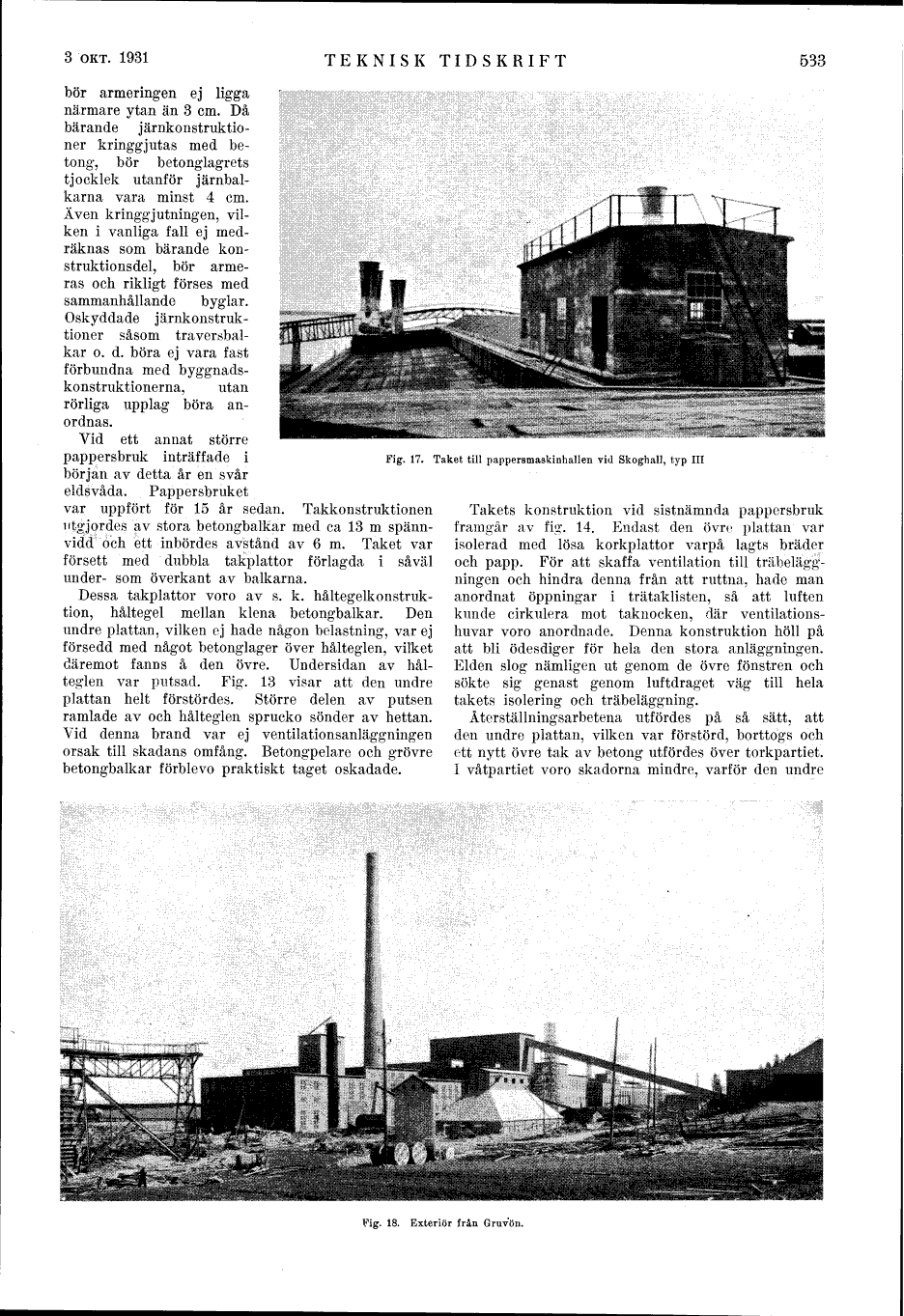

bör armeringen ej ligga närmare ytan än 3 cm. Då bärande
järnkonstruktioner kringgjutas med betong, bör betonglagrets
tjocklek utanför järnbalkarna vara minst 4 cm.
Även kringgjutningen, vilken i vanliga fall ej
medräknas som bärande konstruktionsdel, bör
armeras och rikligt förses med sammanhållande byglar.
Oskyddade järnkonstruktioner såsom
traversbalkar o. d. böra ej vara fast
förbundna med byggnadskonstruktionerna, utan
rörliga upplag böra anordnas.

Vid ett annat större pappersbruk inträffade i
början av detta år en svår eldsvåda. Pappersbruket
var uppfört för 15 år sedan. Takkonstruktionen
utgjordes av stora betongbalkar med ca 13 m
spännvidd och ett inbördes avstånd av 6 m. Taket var
försett med dubbla takplattor förlagda i såväl
under- som överkant av balkarna.

Dessa takplattor voro av s. k. håltegelkonstruktion,
håltegel mellan klena betongbalkar. Den
undre plattan, vilken ej hade någon belastning, var ej
försedd med något betonglager över hålteglen, vilket
däremot fanns å den övre. Undersidan av
hålteglen var putsad. Fig. 13 visar att den undre
plattan helt förstördes. Större delen av putsen
ramlade av och hålteglen sprucko sönder av hettan.
Vid denna brand var ej ventilationsanläggningen
orsak till skadans omfång. Betongpelare och grövre
betongbalkar förblevo praktiskt taget oskadade.


Fig. 17. Taket till pappersmaskinhallen vid Skoghall, typ III

Takets konstruktion vid sistnämnda pappersbruk
framgår av fig. 14. Endast den övre plattan var
isolerad med lösa korkplattor varpå lagts bräder
och papp. För att skaffa ventilation till
träbeläggningen och hindra denna från att ruttna, hade man
anordnat öppningar i trätaklisten, så att luften
kunde cirkulera mot taknocken, där
ventilationshuvar voro anordnade. Denna konstruktion höll på
att bli ödesdiger för hela den stora anläggningen.
Elden slog nämligen ut genom de övre fönstren och
sökte sig genast genom luftdraget väg till hela
takets isolering och träbeläggning.

Återställningsarbetena utfördes på så sätt, att
den undre plattan, vilken var förstörd, borttogs och
ett nytt övre tak av betong utfördes över torkpartiet,
i våtpartiet voro skadorna mindre, varför den undre


Fig. 18. Exteriör från Gruvön.
