14 FEBR. 1931
KEMI
15

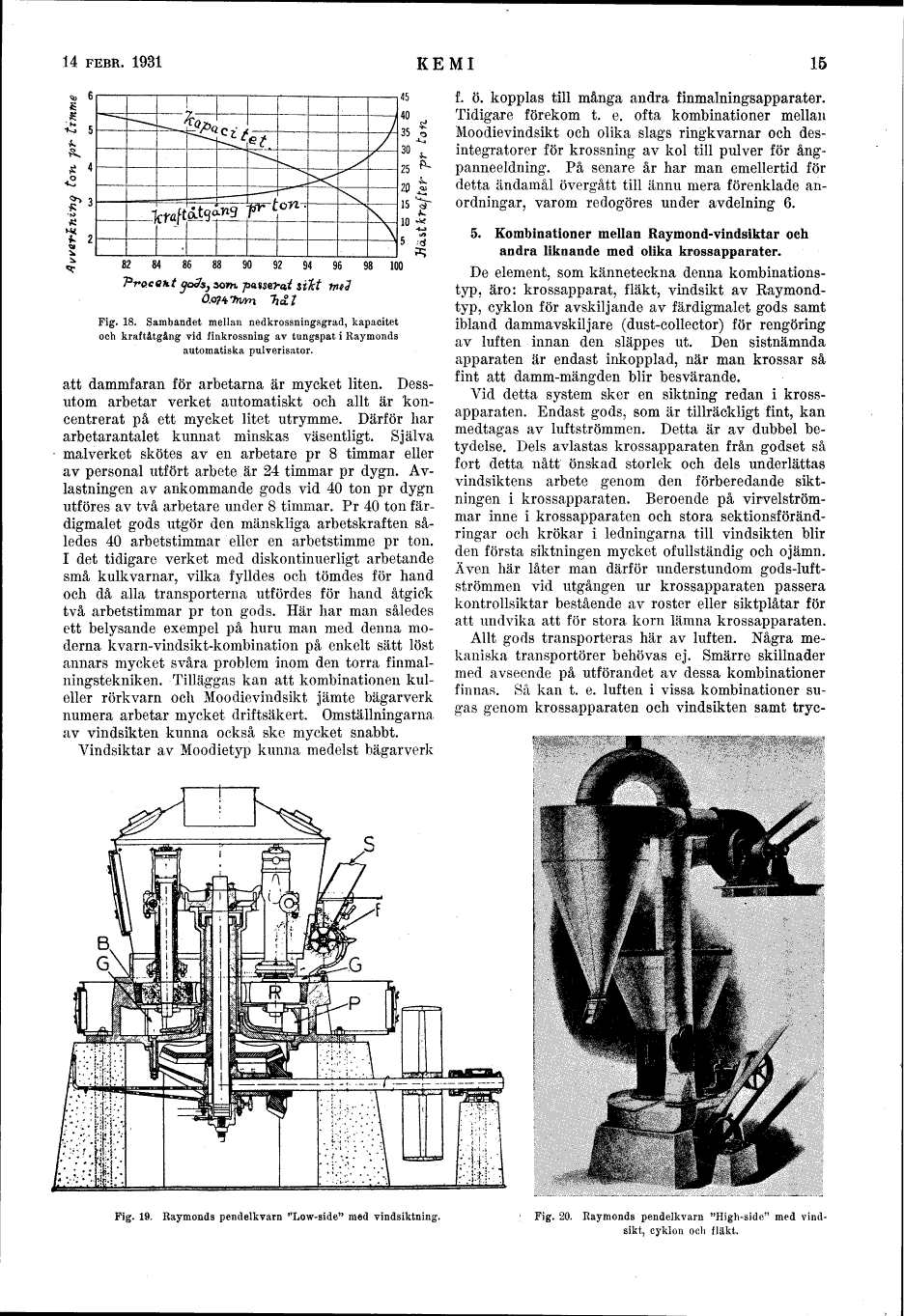

Fig. 18. Sambandet mellan nedkrossningsgrad, kapacitet
och kraftåtgång vid finkrossning av tungspat i Raymonds
automatiska pulverisator.
att dammfaran för arbetarna är mycket liten.
Dessutom arbetar verket automatiskt och allt är
koncentrerat på ett mycket litet utrymme. Därför har
arbetarantalet kunnat minskas väsentligt. Själva
malverket skötes av en arbetare pr 8 timmar eller
av personal utfört arbete är 24 timmar pr dygn.
Avlastningen av ankommande gods vid 40 ton pr dygn
utföres av två arbetare under 8 timmar. Pr 40 ton
fär-digmalet gods utgör den mänskliga arbetskraften
således 40 arbetstimmar eller en arbetstimme pr ton.
I det tidigare verket med diskontinuerligt arbetande
små kulkvarnar, vilka fylldes och tömdes för hand
och då alla transporterna utfördes för hand åtgick
två arbetstimmar pr ton gods. Här har man således
ett belysande exempel på huru man med denna
moderna kvarn-vindsikt-kombination på enkelt sätt löst
annars mycket svåra problem inom den torra
finmal-ningstekniken. Tilläggas kan att kombinationen
kul-eller rörkvarn och Moodievindsikt jämte bägarverk
numera arbetar mycket driftsäkert. Omställningarna,
av vindsikten kunna också ske mycket snabbt.
Vindsiktar av Moodietyp kunna medelst bägarverk
f. ö. kopplas till många andra finmalningsapparater.
Tidigare förekom t. e. ofta kombinationer mellan
Moodievindsikt och olika slags ringkvarnar och
des-integratorer för krossning av kol till pulver för
ångpanneeldning. På senare är har man emellertid för
detta ändamål övergått till ännu mera förenklade
anordningar, varom redogöres under avdelning 6.
5. Kombinationer mellan Raymond-vindsiktar och
andra liknande med olika krossapparater.
De element, som känneteckna denna
kombinations-typ, äro: krossapparat, fläkt, vindsikt av
Raymondtyp, cyklon för avskiljande av färdigmalet gods samt
ibland dammavskiljare (dust-collector) för rengöring
av luften innan den slappes ut. Den sistnämnda
apparaten är endast inkopplad, när man krossar så
fint att damm-mängden blir besvärande.
Vid detta system sker en siktning redan i
krossapparaten. Endast gods, som är tillräckligt fint, kan
medtagas av luftströmmen. Detta är av dubbel
betydelse. Dels avlastas krossapparaten från godset så
fort detta nått önskad storlek och dels underlättas
vindsiktens arbete genom den förberedande
siktningen i krossapparaten. Beroende på
virvelströmmar inne i krossapparaten och stora
sektionsförändringar och krökar i ledningarna till vindsikten blir
den första siktningen mycket ofullständig och ojämn.
Även här låter man därför understundom
gods-luftströmmen vid utgången ur krossapparaten passera
kontrollsiktar bestående av roster eller siktplåtar för
att undvika att för stora korn lämna krossapparaten.
Allt gods transporteras här av luften. Några
mekaniska transportörer behövas ej. Smärre skillnader
med avseende på utförandet av dessa kombinationer
finnas. Så kan t. e. lufteri i vissa kombinationer
sugas genom krossapparaten och vindsikten samt tryc-
Fig. 19. Raymonds pendelkvarn ’’Low-side" med vindsiktning.
Fig. 20. Raymonds pendelkvarn "High-side" med
vind-sikt, cyklon och fläkt.
