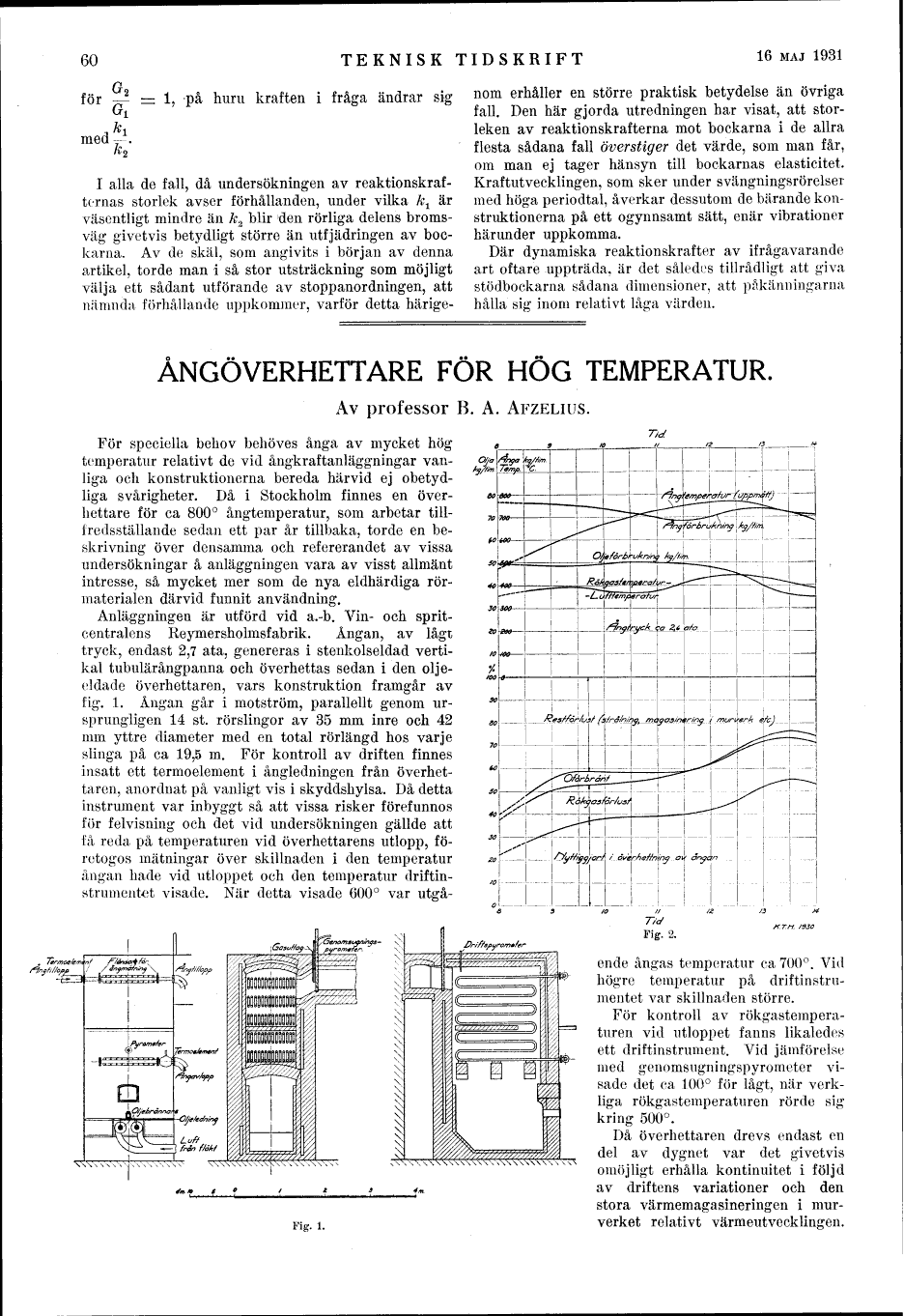

60
TEKNISK TIDSKRIFT
16 MAJ 1931
c*
för – = l, på huru kraften i fråga ändrar sig
öi
,1*1
med-.
A/o
I alla de fall, då undersökningen av
reaktionskrafternas storlek avser förhållanden, under vilka k± är
väsentligt mindre än k2 blir den rörliga delens
broms-väg givetvis betydligt större än utf j ädlingen av
bockarna. Av de skäl, som angivits i början av denna
artikel, torde man i så stor utsträckning som möjligt
välja ett sådant utförande av stoppanordningen, att
nämnda förhållande uppkommer, varför detta härige-
nom erhåller en större praktisk betydelse än övriga
fall. Den här gjorda utredningen har visat, att
storleken av reaktionskrafterna mot bockarna i de allra
flesta sådana fall överstiger det värde, som man får,
om man ej tager hänsyn till bockarnas elasticitet.
Kraftutvecklingen, som sker under svängningsrörelser
med höga periodtal, åverkar dessutom de bärande
konstruktionerna på ett ogynnsamt sätt, enär vibrationer
härunder uppkomma.
Där dynamiska reaktionskrafter av ifrågavarande
art oftare uppträda, är det således tillrådligt att giva
stödbockarna sådana dimensioner, att påkänningarna
hålla sig inom relativt låga värden.
ÅNGÖVERHETTARE FÖR HÖG TEMPERATUR.
Av professor B. A. AFZELIUS.
För speciella behov behöves ånga av mycket hög
temperatur relativt de vid ångkraftanläggningar
vanliga och konstruktionerna bereda härvid ej
obetydliga svårigheter. Då i Stockholm finnes en
överhettare för ca 800° ångtemperatur, som arbetar
tillfredsställande sedan ett par år tillbaka, torde en
beskrivning över densamma och refererandet av vissa
undersökningar å anläggningen vara av visst allmänt
intresse, så mycket mer som de nya eldhärdiga
rörmaterialen därvid funnit användning.
Anläggningen är utförd vid a.-b. Vin- och
spritcentralens Reymersholmsfabrik. Ångan, av lågt
tryck, endast 2,7 äta, genereras i stenkolseldad
vertikal tubulärångpanna och överhettas sedan i den
olje-eldade överhettaren, vars konstruktion framgår av
fig. 1. Ångan går i motström, parallellt genom
ursprungligen 14 st. rörslingor av 35 mm inre och 42
mm yttre diameter med en total rörlängd hos varje
slinga på ca 19,5 m. För kontroll av driften finnes
insatt ett termoelement i ångledningen från
överhettaren, anordnat på vanligt vis i skyddshylsa. Då detta
instrument var inbyggt så att vissa risker förefunnos
för felvisning och det vid undersökningen gällde att
få reda på temperaturen vid överhettarens utlopp,
företogos mätningar över skillnaden i den temperatur
ångan hade vid utloppet och den temperatur
driftinstrumentet visade. När detta visade 600° var utgå-
7/af
ATT/y. J9JO
Fig. 1.
ende ångas temperatur ca 700°. Vid
högre temperatur på
driftinstrumentet var skillnaden större.
För kontroll av
rökgastemperaturen vid utloppet fanns likaledes
ett driftinstrument. Vid jämförelse
med genornsugningspyrorneter
visade det ca 100° för lågt, när
verkliga rökgastemperaturen rörde sig
kring 500°.
Då överhettaren drevs endast en
del av dygnet var det givetvis
omöjligt erhålla kontinuitet i följd
av driftens variationer och deri
stora värmemagasineringen i
murverket relativt värmeutvecklingen.
