16 MAJ 1931

MEKANIK

65

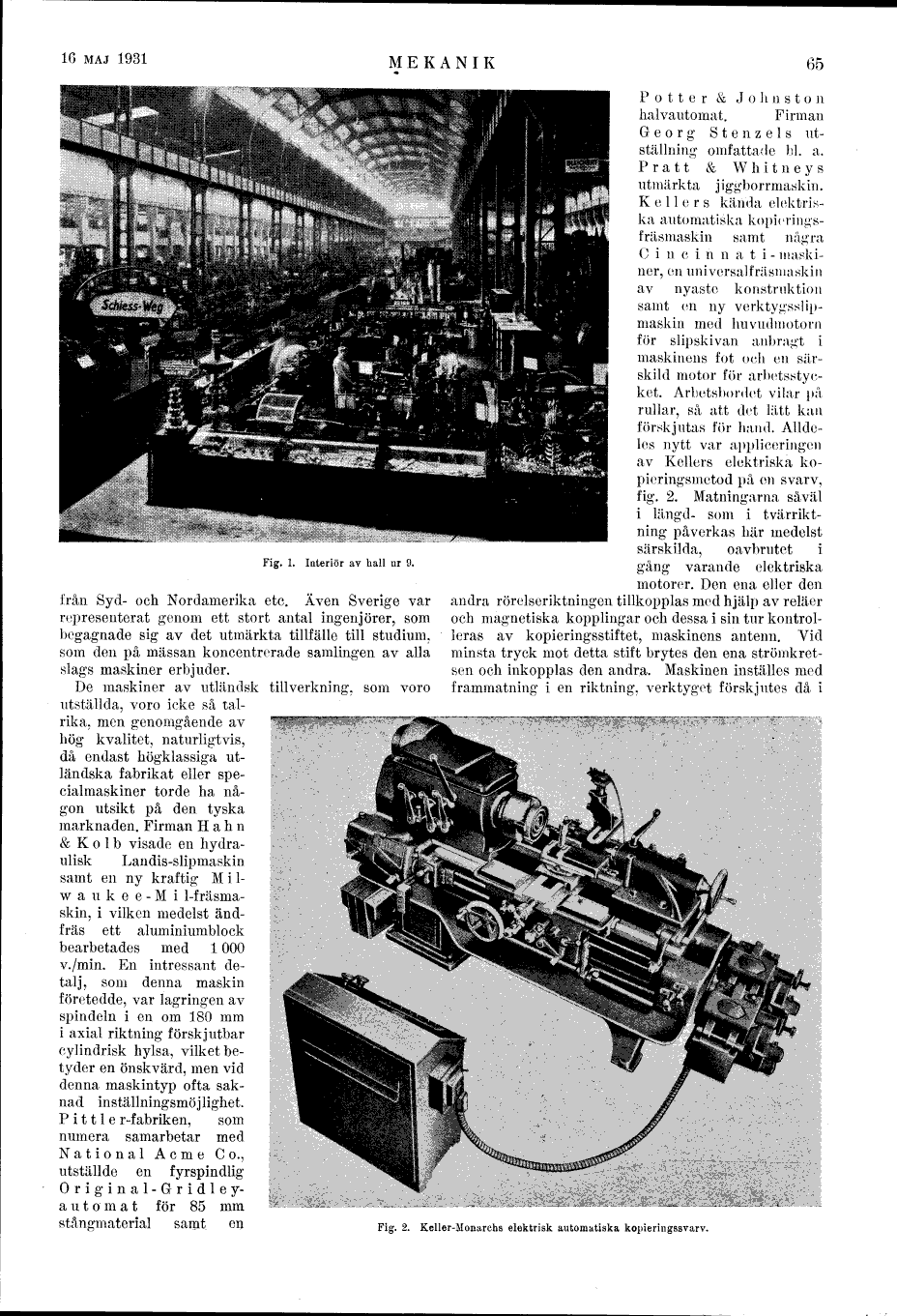

Fig. 1. Interiör av hall nr 9.

från Syd- och Nordamerika etc. Även Sverige var
representerat genom ett stort antal ingenjörer, som
begagnade sig av det utmärkta tillfälle till studium,
som den på mässan koncentrerade samlingen av alla
slags maskiner erbjuder.

De maskiner av utländsk tillverkning, som voro
utställda, voro icke så
talrika, men genomgående av
hög kvalitet, naturligtvis,
då endast högklassiga
utländska fabrikat eller
specialmaskiner torde ha
någon utsikt på den tyska
marknaden. Firman Hahn
& K o l b visade en
hydraulisk Landis-slipmaskin
samt en ny kraftig M i
1-w a u k e e - M i
1-fräsma-skin, i vilken medelst
and-fräs ett aluminiumblock
bearbetades med 1000
v./min. En intressant
detalj, som denna maskin
företedde, var lagringen av
spindeln i en om 180 mm
i axial riktning f or sk j utbar
cylindrisk hylsa, vilket
betyder en önskvärd, men vid
denna maskintyp ofta
saknad inställningsmöjlighet.
P i 111 e r-fabriken, som
numera samarbetar med
National Acme Co.,
utställde en fyrspindlig [-Original-Gridley-automat-]
{+Original-Gridley-
automat+} för 85 mm
stångmaterial samt en

Potter & Joh n sto n
halvautomat. Firman

Georg Stenzels
utställning omfattade bl. a.
P r a 11 & W h i t n e y s
utmärkta jiggborrmaskin.
K e 11 e r s kända
elektriska automatiska
kopicrings-fräsmaskin samt några
C i n c i n n a t i -
maskiner, en universalfräsinaskin
av nyaste konstruktion
samt en ny
verktygsslip-maskin med huvudmotorn
för slipskivan anbragt i
maskinens fot och en
särskild motor för
arbetsstyc-ket. Arbetsbordet vilar "på
rullar, så att det lätt kan
förskjutas för hand.
Alldeles nytt var appliceringen
av Kollers elektriska
kopieringsmetod på en svarv,
fig. 2. Matningarna såväl
i längd- som i
tvärriktning påverkas här medelst
särskilda, oavbrutet i
gång varande elektriska
motorer. Den ena eller den

andra rörelseriktningen tillkopplas med hjälp av reläer
och magnetiska kopplingar och dessa i sin tur
kontrolleras av kopieringsstiftet, maskinens antenn. Vid
minsta tryck mot detta stift brytes den ena
strömkretsen och inkopplas den andra. Maskinen inställes med
frammatning i en riktning, verktyget förskjutes då i

Fig. 2. Keller-Monarchs elektrisk automatiska kopieringssvarv.
