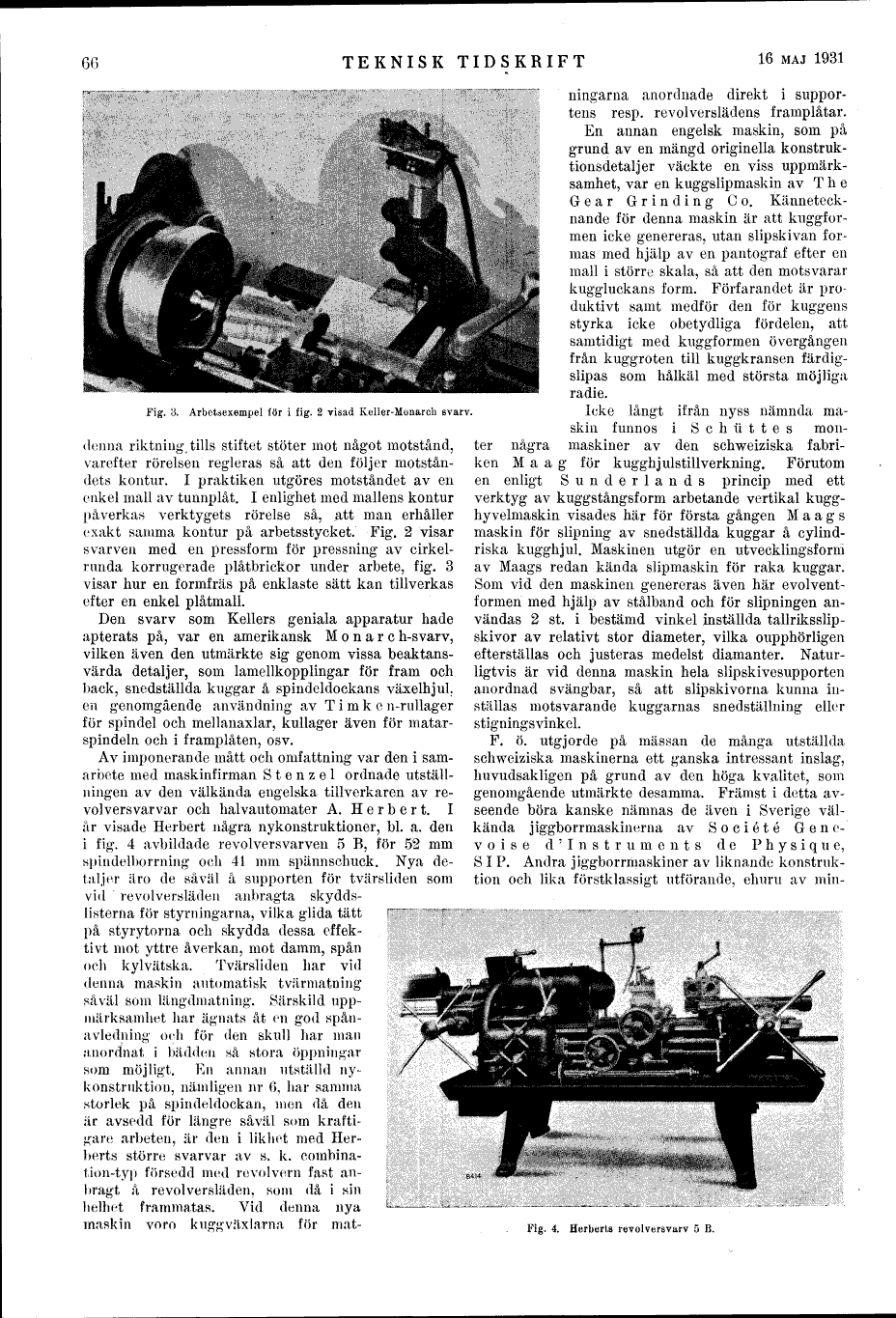

66

TEKNISK TIDSKRIFT

16 MAJ 1931

Fig. 3. Arbetsexempel för i fig. 2 visad Keller-Monarch svarv.

denna riktning tills stiftet stöter mot något motstånd,
varefter rörelsen regleras så att den följer
motståndets kontur. I praktiken utgöres motståndet av en
enkel mall av tunnplåt. I enlighet med mallens kontur
påverkas verktygets rörelse så, att man erhåller
exakt samma kontur på arbetsstycket. Fig. 2 visar
svarven med en pressform för pressning av
cirkelrunda korrugerade plåtbrickor under arbete, fig. 3
visar hur en formfräs på enklaste sätt kan tillverkas
efter en enkel plåtmall.

Den svarv som Kellers geniala apparatur hade
apterats på, var en amerikansk M o n a r c h-svarv,
vilken även den utmärkte sig genom vissa
beaktans-värda detaljer, som lamellkopplingar för fram och
back, snedställda kuggar å spindeldockans växelhjuL
en genomgående användning av T i m k e n-rullager
för spindel och mellanaxlar, kullager även för
matar-spindeln och i framplåten, osv.

Av imponerande mått och omfattning var den i
samarbete med maskinfirman S t e n z e l ordnade
utställningen av den välkända engelska tillverkaren av
revolversvarvar och halvautomater A. Herbert. I
år visade Herbert några nykonstruktioner, bl. a. den
i fig. 4 avbildade revolversvarven 5 B, för 52 mm
spindelborrning och 41 mm spännschuck. Nya
detaljer äro de såväl å supporten för tvärsliden som
vid revolversläden anbragta
skyddslister iia för styrningarna, vilka glida tätt j- ,~^
på styrytorna och skydda dessa
effektivt mot yttre åverkan, mot damm, spån
och kylvätska. Tvärsliden har vid
denna maskin automatisk tvärmatning
såväl som längdrnatiung. Särskild
uppmärksamhet har ägnats åt en god
spån-avledning och för den skull har man
anordnat i bädden så stora öppningar
som möjligt. En annan utställd
nykonstruktion, nämligen nr 6, har samma
storlek på spindeldockan, men då den
är avsedd för längre såväl sorn
kraftigare arbeten, är den i likhet med
Herberts större svarvar av s. k.
combina-tion-typ försedd med revolvern fast
anbragt å revolversläden, som då i sin
helhet frammatas. Vid denna nya
maskin voro k u g g väx l ärna för mat-

ningarna anordnade direkt i
supportens resp. revolverslädens framplåtar.
En annan engelsk maskin, som på
grund av en mängd originella
konstruktionsdetaljer väckte en viss
uppmärksamhet, var en kuggslipmaskin av T h e
Gear Grinding Co.
Kännetecknande för denna maskin är att
kuggfor-men icke genereras, utan slipskivan
formas med hjälp av en pantograf efter eri
mall i större skala, så att den motsvarar
kuggluckans form. Förfarandet är
produktivt samt medför den för kuggens
styrka icke obetydliga fördelen, att;
samtidigt med kuggformen övergången
från kuggroten till kuggkransen
färdig-slipas som hålkäl med största möjliga
radie.

Icke långt ifrån nyss nämnda
maskin funnos i Schtittes
monter några maskiner av den schweiziska
fabriken M a a g för kugghjulstillverkning. Förutom
en enligt Sunderlands princip med ett
verktyg av kuggstångsform arbetande vertikal
kugg-hyvelmaskin visades här för första gången M a a g s
maskin för Slipning av snedställda kuggar å
cylindriska kugghjul. Maskinen utgör en utvecklingsform
av Maags redan kända slipmaskin för raka kuggar.
Som vid den maskinen genereras även här
evolvent-formen med hjälp av stålband och för Slipningen
användas 2 st. i bestämd vinkel inställda
tallriksslipskivor av relativt stor diameter, vilka oupphörligen
efterställas och justeras medelst diamanter.
Naturligtvis är vid denna maskin hela slipskivesupporten
anordnad svängbar, så att slipskivorna kunna
inställas motsvarande kuggarnas snedställning eller
stigningsvinkel.

F. ö. utgjorde på mässan de många utställda
schweiziska maskinerna ett ganska intressant inslag,
huvudsakligen på grund av den höga kvalitet, som
genomgående utmärkte desamma. Främst i detta
avseende böra kanske nämnas de även i Sverige
välkända jiggborrmaskinerna av Société G e n
e-voise d’Instruments de Physique,
SIF. Andra jiggborrmaskiner av liknande
konstruktion och lika förstklassigt utförande, ehuru av min-

Fig. 4. Herberts revolversvarv 5 B.
