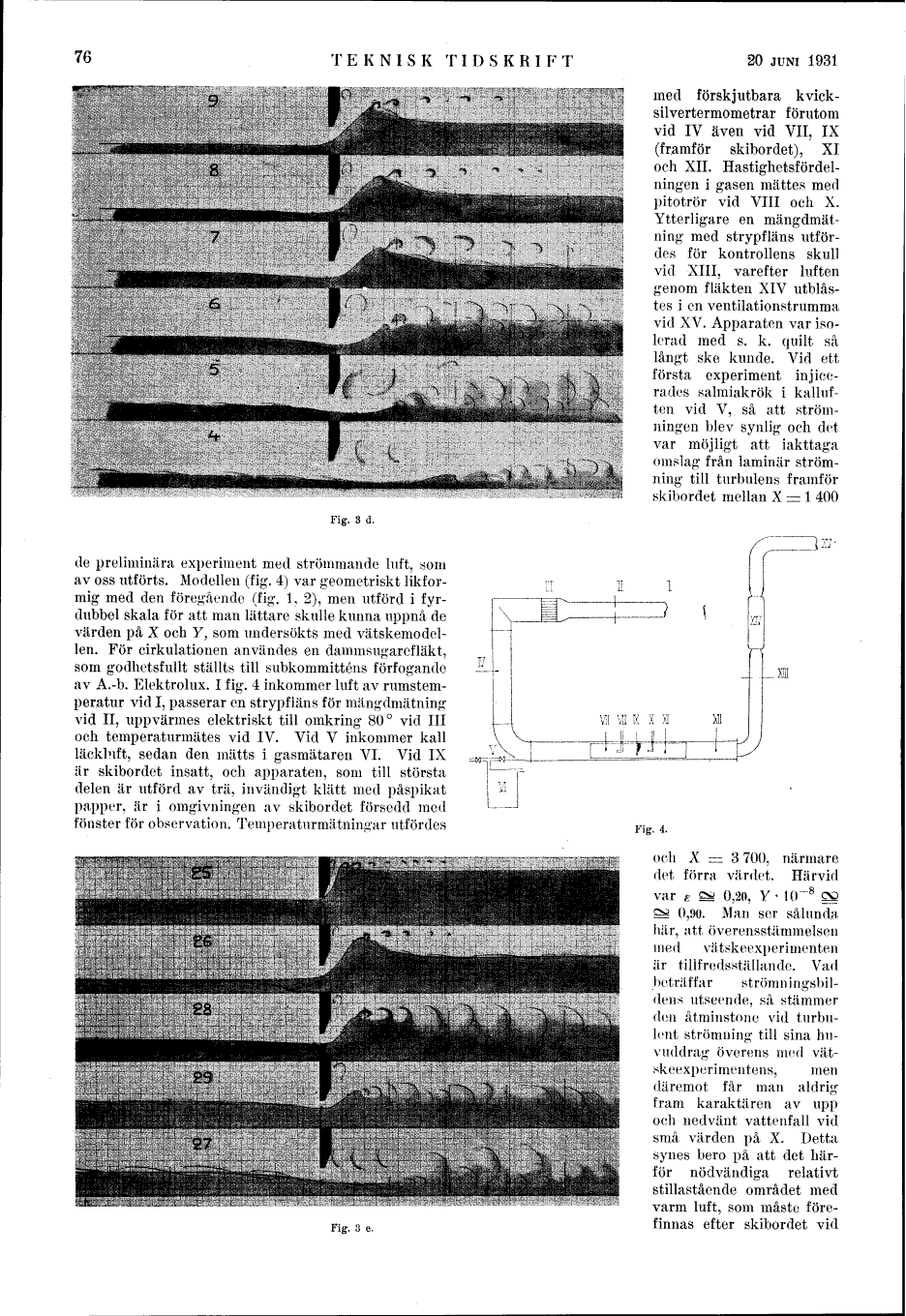

76
T E K N I S K T I D S K R I F T
20 JUNI 1931
de preliminära experiment med strömmande luft, som
av oss utförts. Modellen (fig. 4) var geometriskt
likformig med den föregående (fig. l, 2), men utförd i
fyr-dubbel skala för att man lättare skulle kunna uppnå de
värden på X och Y, som undersökts med
vätskemodellen. För cirkulationen användes en dammsugarefläkt,
som godhetsfullt ställts till subkommitténs förfogande
av A.-b. Elektrolux. I fig. 4 inkommer luft av
rumstemperatur vid I, passerar en strypfläns för mängdmätning
vid II, uppvärmes elektriskt till omkring 80° vid III
och temperaturmätes vid IV. Vid V inkommer kall
läcklnft, sedan den mätts i gasmätaren VI. Vid IX
är skibordet insatt, och apparaten, som till största
delen är utförd av trä, invändigt klätt med påspikat
papper, är i omgivningen av skibordet försedd med
fönster för observation. Temperaturmätningar utfördes
med förskjutbara
kvicksilvertermometrar förutom
vid IV även vid VII, IX
(framför skibordet), XI
och XII.
Hastighetsfördelningen i gasen mättes med
pitotrör vid VIII och X.
Ytterligare en
mängdmätning med strypfläns
utfördes för kontrollens skull
vid XIII, varefter luften
genom fläkten XIV
utblåstes i en ventilationstrumma
vid XV. Apparaten var
isolerad med s. k. quilt så
långt ske kunde. Vid ett
första experiment
injicerades salmiakrök i
kalluften vid V, så att
strömningen blev synlig och det
var möjligt att iakttaga
omslag från laminär
strömning till turbulens framför
skibordet mellan X = l 400
Fig. 3 d.
VII W K X XI
J-H4
Fig. 4.
och X - 3700, närmare
det förra värdet, Härvid
var e ^ 0,20, Y . 10 ~8 £fi
öa 0,90. Man ser sålunda
liar, att överensstämmelsen
med vätskeexperimenten
är tillfredsställande. Vad
beträffar
strömningsbildens utseende, så stämmer
den åtminstone vid
turbulent strömning till sina
huvuddrag överens ined
vätskeexperimentens, men
däremot får man aldrig
fram karaktären av upp
och nedvänt vattenfall vid
små värden på X. Detta
synes bero på att det
härför nödvändiga relativt
stillastående området med
varm luft, som måste
förefinnas efter skibordet vid
