20 JUNI 1931

M E K A N I K

81

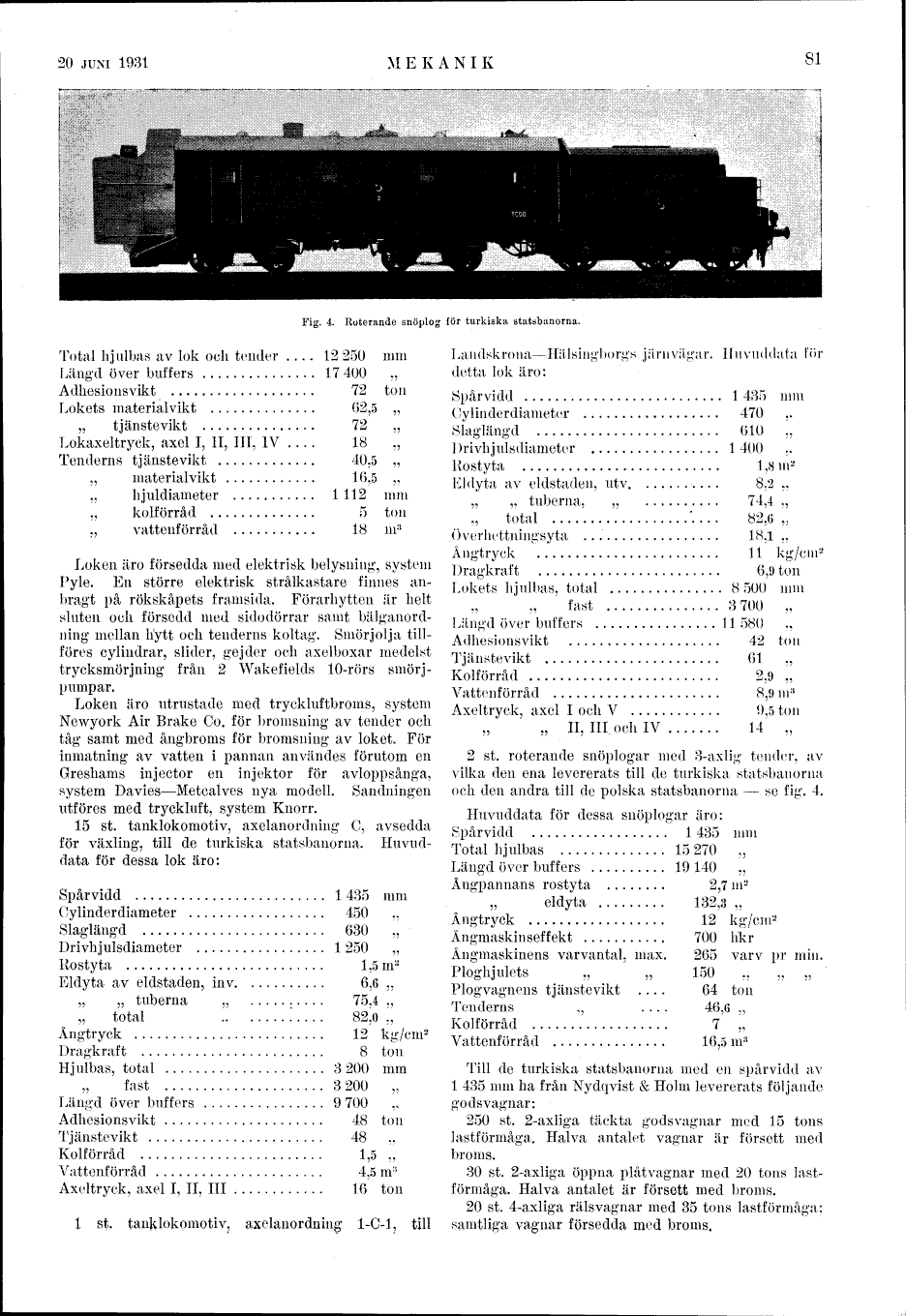

Fig. 4. Roterande snöplog för turkiska statsbanorna.

Total h julbas av lok och tender .... 12 250 mm

Längd över buffers ............... 17 400 "

Adliesionsvikt ................... 72 ton

Lokets materialvikt .............. 62,5 "

" tjänstevikt ............... 72 "

Lokaxeltryck, axel I, II, III, IV .... 18 "

Tenderns tjänstevikt ............. 40,5 "

,, materialvikt........... . 16,5 "

" hjuldiameter ........... l 112 mm

kolförråd .............. 5 ton

vattenförråd

18 m3

Loken äro försedda ined elektrisk belysning, system
Pyle. En större elektrisk strålkastare finnes
anbragt på rökskåpets framsida. Förarhytten är helt
sluten och försedd med sidodörrar samt
bälganord-ning mellan hytt och tenderns koltag. Smörjolja
tillföres cylindrar, slider, gejder och axelboxar medelst
trycksmörjning från 2 Wakefields 10-rörs
smörjpumpar.

Loken äro utrustade med tryckluftbroms, system
Newyork Air Brake Co. för bromsning av tender och
tåg samt med ångbroms för bromsning av loket. För
inmatning av vatten i pannan användes förutom en
Greshams injector en injektor för avloppsånga,
system Davies-Metcalves nya modell. Sändningen
utföres med tryckluft, system Knorr.

15 st. tanklokomotiv, axelanordning C, avsedda
för växling, till de turkiska statsbanorna.
Huvuddata för dessa lok äro:

Spårvidd ......................... 1435 mm

Cylinder diameter .................. 450 "

Slaglängd ........................ 630 .,

Drivhjulsdiameter ................. 1250 "

Rostyta .......................... 1.5 m2

Eldyta av eldstaden, inv........... 6,6 "

" " tuberna ".......... 75.4 "

" total........’___ 82.0 .,

Ångtryck......................... 12 kg/cm2

Dragkraft ........................ 8 ton

Hjulbas, total..................... 3 200 mm

" fast ..................... 3 200 "

Längd över buffers ................ 9 700 r

Adliesionsvikt..................... 48 ton

Tjänstevikt....................... 48

Kolförråd ........................ 1,5 "

Vattenförråd ...................... 4,5 nr

Axeltryck, axel I, II, III............ 16 ton

l st. tanklokomotiv, axelanordning 1-C-l, till

Landskrona-Hälsingborgs järnvägar, lluvuddata för
detta lok äro:

Spårvidd .......................... l 435 inni

Cylinder diameter .................. 470 ..

Slaglängd ........................ 610 "

Drivhjulsdiameter ................. l 400 ..

Kostyta.......................... 1,8m2

Eldyta av eldstaden, utv.......––- 8,2 "

" " tuberna, ,, .......... 74,4 ,,

" total ..................’––- 82,6 ,.

Överliettningsyta.................. 18,1 "

Ängtryck ........................ 11 kg/cm2

Dragkraft ........................ 6,9 ton

Lokets h j ni bas, total ............... 8 500 mm

fast ............... 3 700 "

Längd över blif f ers . ,..............11 580 "

Adhesionsvikt .................... 42 ton

Tjänstevikt ....................... 61 ,,

Kolförråd ......................... 2,9 "

Vattenförråd ...................... 8,9 in3

Axeltryck, axel I och V ............ 0,5 ton

" II, III och IV....... 14 "

2 st. roterande snöplogar med 3-axlig tender, av
vilka den ena levererats till de turkiska statsbanorna
och den andra till de polska statsbanorna - se fig. 4.

lluvuddata för dessa snöplogar äro:

Spårvidd .................. 1435 min

Total hjulbas .............. 15 270 "

Längd över buffers .......... 19 140 "

Ångpannans rostyta ........ 2,7 in2

" eldyta ......... 132,3 "

Ångtryck .................. 12 kg/cm"

Ångmaskinseffekt ........... 700 hkr

Ångmaskinens varvantal, max. 265 varv pr min.
Ploghjulets " " 150 ., " "

Plogvagnens tjäiistevikt .... 64 ton
Tenderns " .... 46,6 "

Kolförråd .................. 7 "

Vattenförråd ............... 16,5 m3

Till de turkiska statsbanorna med en spårvidd av
l 435 mm ha från Nydqvist & Holm levererats följande
godsvagnar:

250 st. 2-axliga täckta godsvagnar med 15 tons
lastförmåga. Halva antalet vagnar är försett med
broms.

30 st. 2-axliga öppna plåt vagnar med 20 tons
lastförmåga. Halva antalet är försett med broms.

20 st. 4-axliga rälsvagnar med 35 tons lastförmåga:
samtliga vagnar försedda med broms.
