18 JULI 1931
MEKANIK
89

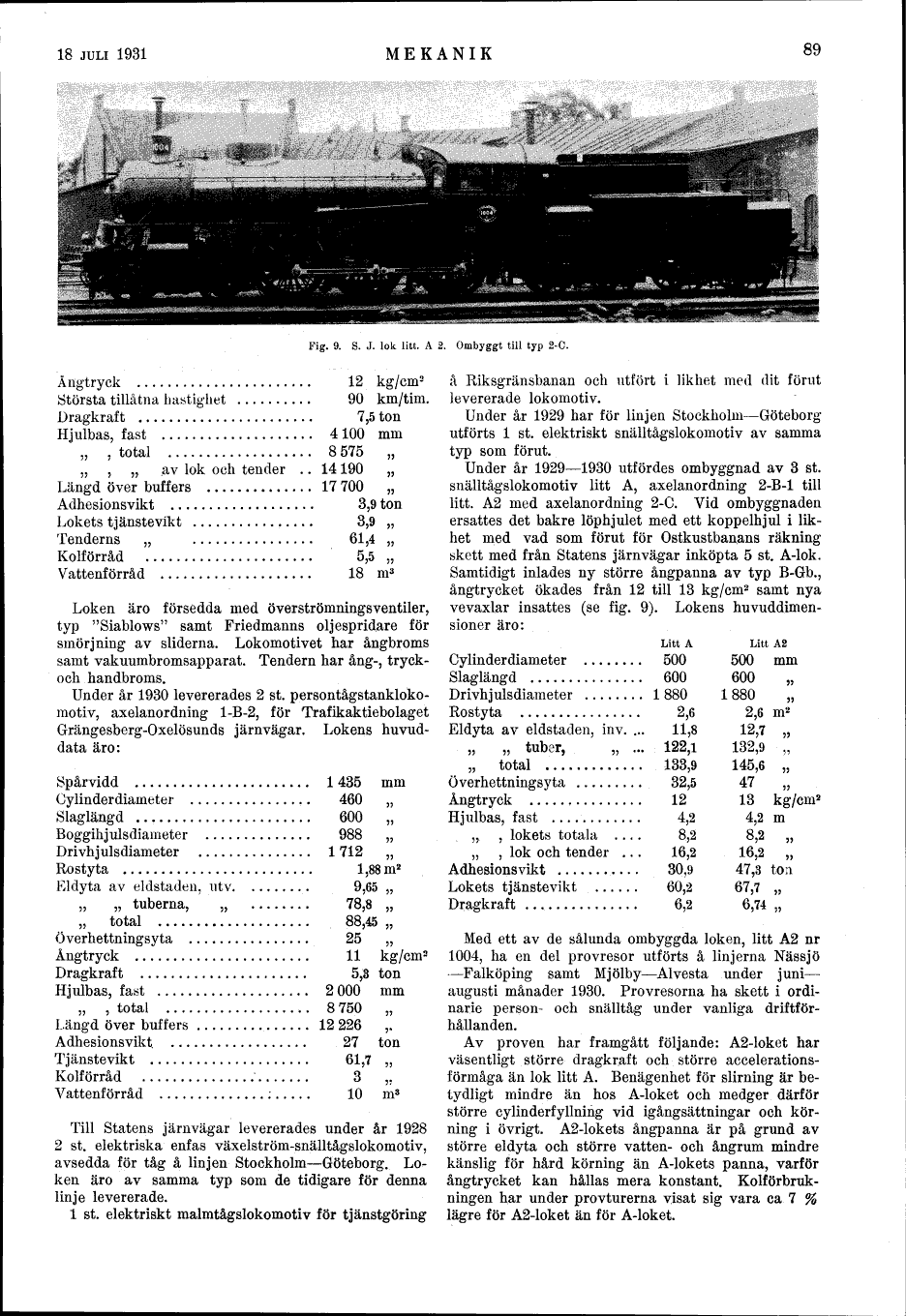

Fig. 9. S. J. lok litt. A 2. Ombyggt till typ 2-C.
Ångtryck ....................... 12 kg/cm2
Största tillåtna hastighet .......... 90 km/tim.
Dragkraft ....................... 7,5 ton
Hjulbas, fast .................... 4100 mm
" , total ................... 8 575 "
" , " av lok och tender .. 14190 "
Längd över buffers .............. 17 700 "
Adhesionsvikt ................... 3,9 ton
Lokets tjänstevikt ................ 3,9 "
Tenderns " ................ 61,4 "
Kolförråd ...................... 5,5 "
Vattenförråd .................... 18 m3
Loken äro försedda med överströmningsventiler,
typ "Siablows" samt Friedmanns oljespridare för
smörjning av sliderna. Lokomotivet har ångbroms
samt vakuumbromsapparat. Tendern har ang-,
tryck-och handbroms.
Under år 1930 levererades 2 st.
persontågstankloko-motiv, axelanordning l-B-2, för Trafikaktiebolaget
Grängesberg-Oxelösunds järnvägar. Lokens
huvuddata äro:
Spårvidd ....................... 1435 mm
Oylinderdianieter................ 460 "
Slaglängd....................... 600 "
Boggihjulsdiameter .............. 988 "
Drivhjulsdiameter ............... 1712 "
Rostyta ......................... 1,88 m2
Eldyta av eldstaden, utv......... 9,65 "
" " tuberna, " ........ 78,8 "
" total .................... 88,45 "
Överhettningsyta ................ 25 "
Ångtryck ....................... 11 kg/cm2
Dragkraft...................... 5,3 ton
Hjulbas, fast .................... 2 000 mm
" , total................... 8 750 "
Längd över buffers............... 12 226 ,,
Adhesionsvikt .................. 27 ton
Tjänstevikt ..................... 61,7 "
Kolförråd...................... 3 "
Vattenförråd.................... 10 m3
Till Statens järnvägar levererades under år 1928
2 st. elektriska enfas växelström-snälltågslokomotiv,
avsedda för tåg å linjen Stockholm-Göteborg.
Loken äro av samma typ som de tidigare för denna
linje levererade.
l st. elektriskt malmtågslokomotiv för tjänstgöring
å Riksgränsbanan och utfört i likhet med dit förut
levererade lokomotiv.
Under år 1929 har för linjen Stockholm-Göteborg
utförts l st. elektriskt snälltågslokomotiv av samma
typ som förut.
Under år 1929-1930 utfördes ombyggnad av 3 st.
snälltågslokomotiv litt A, axelanordning 2-B-l till
litt. A2 med axelanordning 2-C. Vid ombyggnaden
ersattes det bakre löphjulet med ett koppelhjul i
likhet med vad som förut för Ostkustbanans räkning
skett med från Statens järnvägar inköpta 5 st. A-lok.
Samtidigt inlades ny större ångpanna av typ B-Gb.,
ångtrycket ökades från 12 till 13 kg/cm2 samt nya
vevaxlar insattes (se fig. 9). Lokens
huvuddimensioner äro:
Litt A Litt A2
Cylinderdiameter ........ 500 500 mm
Slaglängd ............... 600 600 "
Drivhjulsdiameter ........ l 880 l 880 "
Rostyta ................ 2,6 2,6 m2
Eldyta av eldstaden, inv. ... 11,8 12,7 "
" " tuber, " ... 122,1 132,9 "
" total ............. 133,9 145,6 "
Överhettningsyta ......... 32,5 47 "
Ångtryck ............... 12 13 kg/cm2
Hjulbas, fast ––-........ 4,2 4,2 m
" , lokets totala ––- 8,2 8,2 "
" , lok och tender ... 16,2 16,2 "
Adhesionsvikt........... 30,9 47,3 ton
Lokets tjänstevikt ..––- 60,2 67,7 "
Dragkraft............... 6,2 6,74 "
Med ett av de sålunda ombyggda loken, litt A2 nr
1004, ha en del provresor utförts å linjerna Nässjö
-Falköping samt Mjölby-Alvesta under juni-
augusti månader 1930. Provresorna ha skett i
ordinarie person- och snälltåg under vanliga
driftförhållanden.
Av proven har framgått följande: A2-loket har
väsentligt större dragkraft och större
accelerationsförmåga än lok litt A. Benägenhet för slirning är
betydligt mindre än hos A-loket och medger därför
större cylinderfyllning vid igångsättningar och
kör-ning i övrigt. A2-lokets ångpanna är på grund av
större eldyta och större vatten- och ångrum mindre
känslig för hård körning än A-lokets panna, varför
ångtrycket kan hållas mera konstant.
Kolförbrukningen har under provturerna visat sig vara ca 7 %
lägre för A2-loket än för A-loket.
