150
TEKNISK TIDSKRIFT
28 NOV. 1931
FÖRTECKNING ÖVER SVERIGES VATTENFALL J
- Utgivna sträckor till 31 dec 1930 t
-
-Återstående ej utgivna sträckor

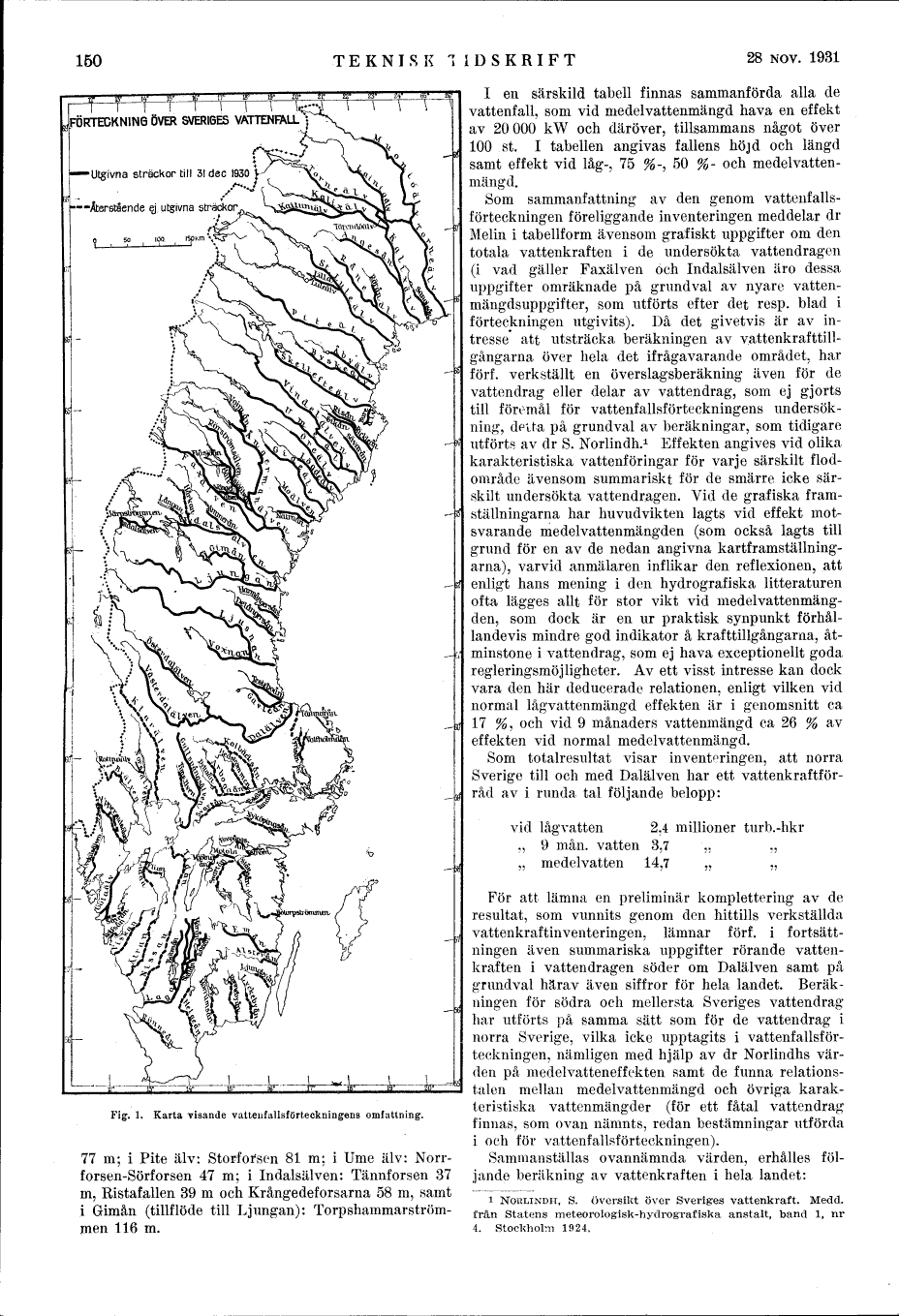

Fig. 1. Karta visande vattenfallsförteckningens omfattning.
77 m; i Pite älv: Storforsen 81 m; i Ume älv:
Norr-forsen-Sörforsen 47 m; i Indalsälven: Tännforsen 37
in, Ristafallen 39 m och Krångedeforsarna 58 m, samt
i Gimån (tillflöde till Ljungan):
Torpshammarströmmen 116 m.
I en särskild tabell finnas sammanförda alla de
vattenfall, som vid medel vattenmängd hava en effekt
av 20000 kW och däröver, tillsammans något över
100 st. I tabellen angivas fallens höjd och längd
samt effekt vid låg-, 75 %-, 50 %- och
medelvattenmängd.
Som sammanfattning av den genom
vattenfalls-förteckningen föreliggande inventeringen meddelar dr
Melin i tabellform ävensom grafiskt uppgifter om den
totala vattenkraften i de undersökta vattendragen
(i vad gäller Faxälven och Indalsälven äro dessa
uppgifter omräknade på grundval av nyare
vattenmängdsuppgifter, som utförts efter det resp. blad i
förteckningen utgivits). Då det givetvis är av
intresse att utsträcka beräkningen av
vattenkrafttillgångarna över hela det ifrågavarande området, har
förf. verkställt en överslagsberäkning även för de
vattendrag eller delar av vattendrag, som ej gjorts
till föremål för vattenfallsförteckningens
undersökning, delta på grundval av beräkningar, som tidigare
utförts av dr S. Norlindh.1 Effekten angives vid olika
karakteristiska vattenföringar för varje särskilt
flodområde ävensom summariskt för de smärre icke
särskilt undersökta vattendragen. Vid de grafiska
framställningarna har huvudvikten lagts vid effekt
motsvarande medelvattenmängden (som också lagts till
grund för en av de nedan angivna
kartframställningarna), varvid anmälaren inflikar den reflexionen, att
enligt hans mening i den hydrografiska litteraturen
ofta lägges allt för stor vikt vid
medelvattenmängden, som dock är en ur praktisk synpunkt
förhållandevis mindre god indikator å krafttillgångarna,
åtminstone i vattendrag, som ej hava exceptionellt goda
regleringsmöjligheter. Av ett visst intresse kan dock
vara den här deducerade relationen, enligt vilken vid
normal lågvattenmängd effekten är i genomsnitt ca
17 %, och vid 9 månaders vattenmängd ca 26 % av
effekten vid normal medelvattenmängd.
Som totalresultat visar inventeringen, att norra
Sverige till och med Dalälven har ett
vattenkraftförråd av i runda tal följande belopp:
vid lågvatten 2,4 millioner turb.-hkr
" 9 mån. vatten 3.7 ,. .,
" medelvatten 14,7 " "
För att lämna en preliminär komplettering av de
resultat, som vunnits genom den hittills verkställda
vattenkraftinventeringen, lämnar förf. i
fortsättningen även summariska uppgifter rörande
vattenkraften i vattendragen söder om Dalälven samt på
grundval härav även siffror för hela landet.
Beräkningen för södra och mellersta Sveriges vattendrag
har utförts på samma sätt som för de vattendrag i
norra Sverige, vilka icke upptagits i
vattenfallsförteckningen, nämligen med hjälp av dr Norlindhs
värden på medelvatteneffekten samt de funna
relationstalen mellan medelvattenmängd och övriga
karakteristiska vattenmängder (för ett fåtal vattendrag
finnas, som ovan nämnts, redan bestämningar utförda
i och för vattenfallsförteckningen).
Sammanställas ovannämnda värden, erhålles
följande beräkning av vattenkraften i hela landet:
i NORLINDU, S. översikt över Sveriges vattenkraft. Medd.
från Statens meteorologisk-hydrografiska anstalt, band l, nr
4. Stockholm 1924,
