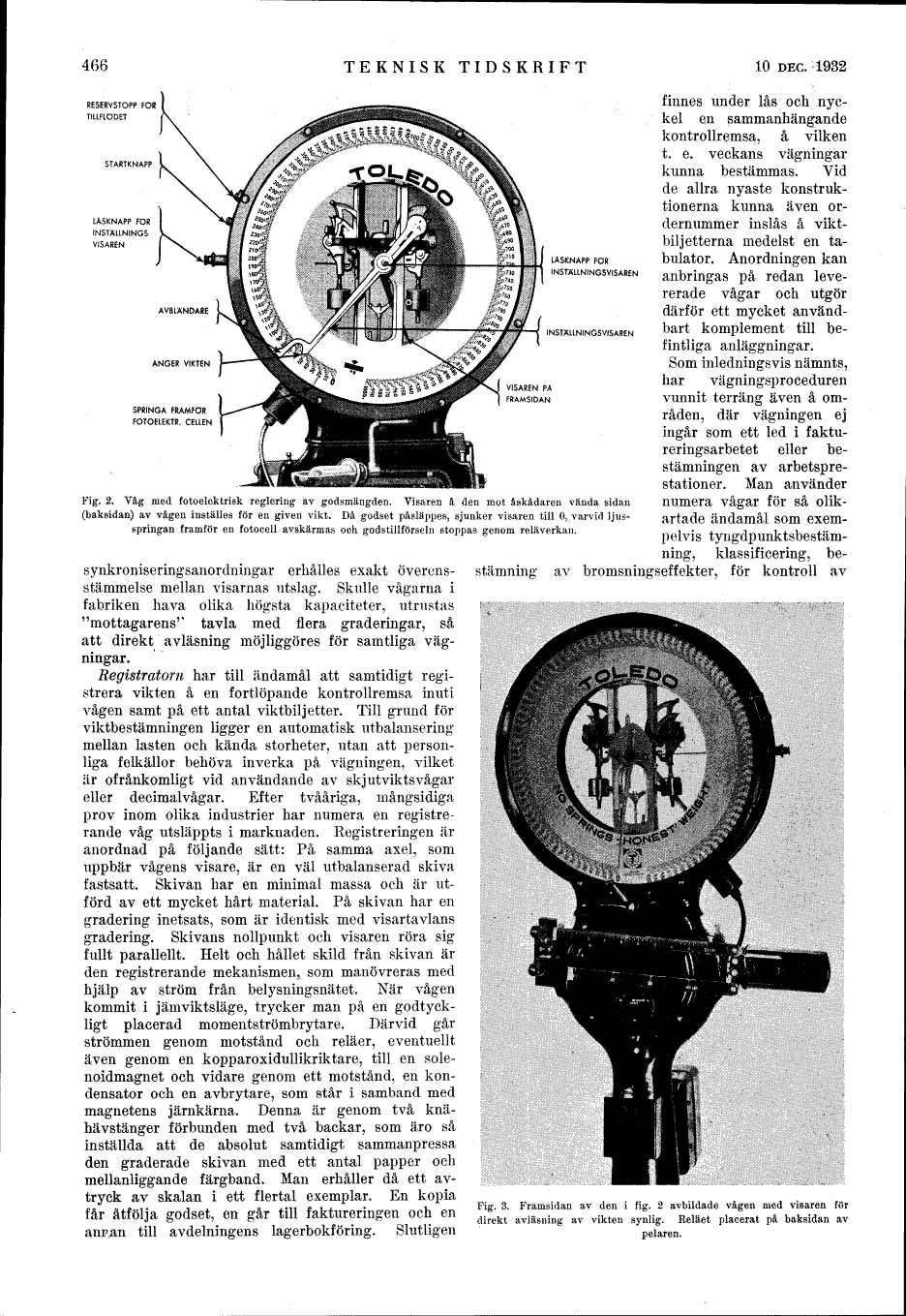

Fig. 2. Våg med fotoelektrisk reglering av godsmängden. Visaren å den mot åskådaren vända sidan (baksidan) av vågen inställes för en given vikt. Då godset påsläppes, sjunker visaren till 0, varvid ljusspringan framför en fotocell avskärmas och godstillförseln stoppas genom reläverkan.

synkroniseringsanordningar erhålles exakt
överensstämmelse mellan visarnas utslag. Skulle vågarna i
fabriken hava olika högsta kapaciteter, utrustas
"mottagarens" tavla med flera graderingar, så
att direkt avläsning möjliggöres för samtliga vägningar.

Registratorn har till ändamål att samtidigt
registrera vikten å en fortlöpande kontrollremsa inuti
vågen samt på ett antal viktbiljetter. Till grund för
viktbestämningen ligger en automatisk utbalansering
mellan lasten och kända storheter, utan att
personliga felkällor behöva inverka på vägningen, vilket
är ofrånkomligt vid användande av skjutviktsvågar
eller decimalvågar. Efter tvååriga, mångsidiga
prov inom olika industrier har numera en
registrerande våg utsläppts i marknaden. Registreringen är
anordnad på följande sätt: På samma axel, som
uppbär vågens visare, är en väl utbalanserad skiva
fastsatt. Skivan har en minimal massa och är
utförd av ett mycket hårt material. På skivan har en
gradering inetsats, som är identisk rned visartavlans
gradering. Skivans nollpunkt och visaren röra sig
fullt parallellt. Helt och hållet skild från skivan är
den registrerande mekanismen, som manövreras med
hjälp av ström från belysningsnätet. När vågen
kommit i jämviktsläge, trycker man på en
godtyckligt placerad momentströmbrytare, Därvid går
strömmen genom motstånd och reläer, eventuellt
även genom en kopparoxidullikriktare, till en
solenoidmagnet och vidare genom ett motstånd, en
kondensator och en avbrytare, som står i samband med
magnetens järnkärna. Denna är genom två
knähävstänger förbunden med två backar, som äro så
inställda att de absolut samtidigt sammanpressa
den graderade skivan med ett antal papper och
mellanliggande färgband. Man erhåller då ett
avtryck av skalan i ett flertal exemplar. En kopia
får åtfölja godset, en går till faktureringen och en
annan till avdelningens lagerbokföring. Slutligen
finnes under lås och nyckel en sammanhängande
kontrollremsa, å vilken t. e. veckans vägningar
kunna bestämmas. Vid de allra nyaste
konstruktionerna kunna även ordernummer inslås å
viktbiljetterna medelst en tabulator. Anordningen kan
anbringas på redan levererade vågar och utgör
därför ett mycket användbart komplement till
befintliga anläggningar.

Som inledningsvis nämnts, har vägningsproceduren
vunnit terräng även å områden, där vägningen ej
ingår som ett led i faktureringsarbetet eller
bestämningen av arbetsprestationer. Man använder
numera vågar för så olikartade ändamål som
exempelvis tyngdpunktsbestämning, klassificering,
bestämning av bromsningseffekter, för kontroll av

Fig. 3. Framsidan av den i fig. 2 avbildade vågen med visaren för direkt avläsning av vikten synlig. Reläet placerat på baksidan av pelaren.
