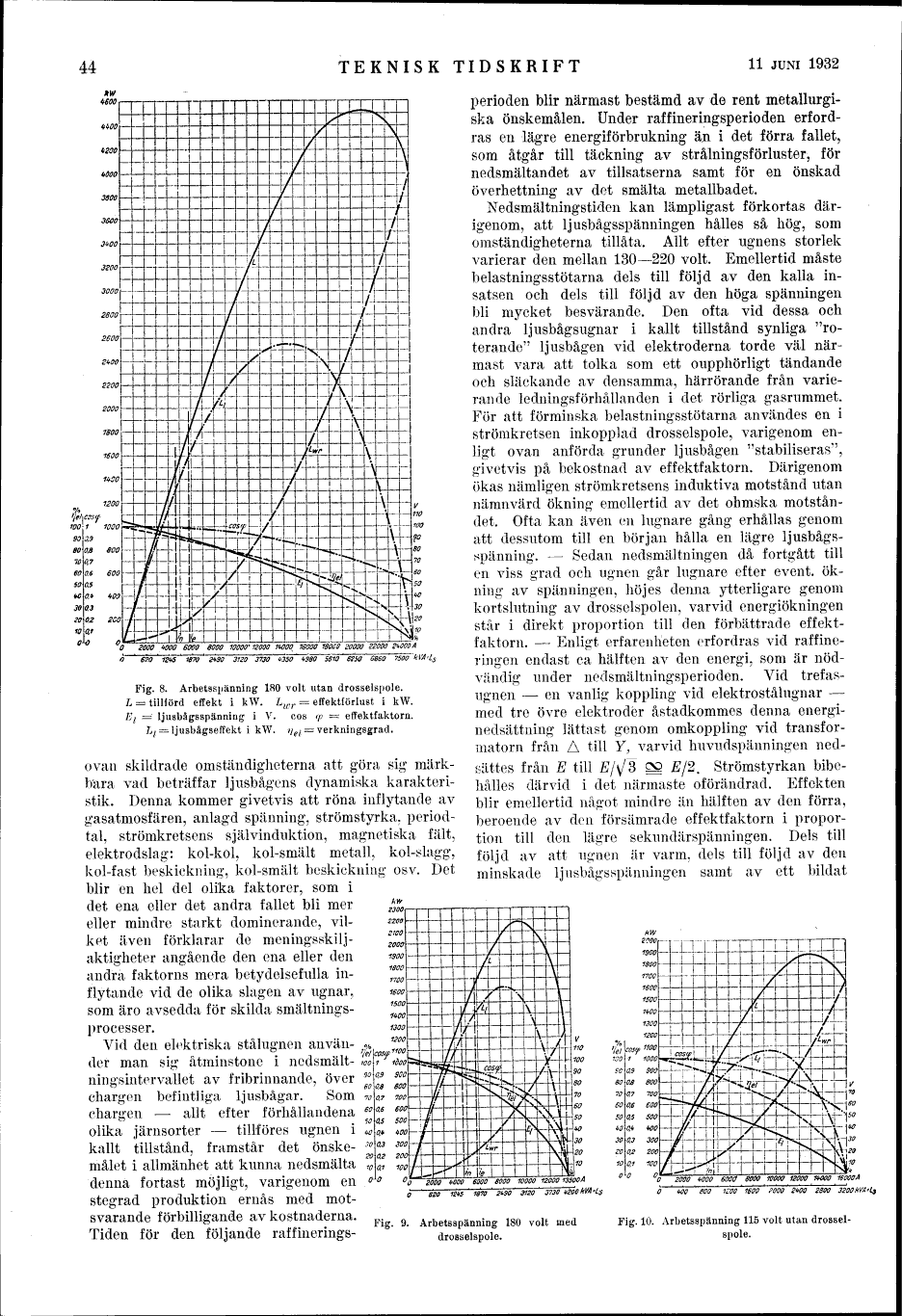

44
TEKNISK TIDSKRIFT
11 JUNI 1932
2000 WOO 6000 8000 10000’ 72000 1WOO
^350 ’
180CO 20000 22000 2^000 A
620 12 fS ’ 1870" 2*90 ~31ZO 3730
" 625Ö~~6860 ’ 75ÖÖ" kVÅ=Ls
Fig. 8. Arbetsspänning 180 volt utan drosselspole.
L = tillförd effekt i kW. Lwr = effektförlust i kW.
E i == Ijusbågsspänning i V. cos </? = effektfaktorn.
Lf = ljusbågseffekt i kW. ?/e/: - verkningsgrad.
ovan skildrade omständigheterna att göra sig
märkbara vad beträffar ljusbågens dynamiska
karakteristik. Denna kommer givetvis att röna inflytande av
gasatmosfären, anlagd spänning, strömstyrka,
periodtal, strömkretsens självinduktion, magnetiska fält,
elektrodslag: kol-kol, kol-smält metall, kol-slagg,
kol-fast beskickning, kol-smält beskickning osv. Det
blir en hel del olika faktorer, som i
det ena eller det andra fallet bli mer
eller mindre starkt dominerande,
vilket även förklarar de
meningsskilj-aktigheter angående den ena eller den
andra faktorns mera betydelsefulla
inflytande vid de olika slagen av ugnar,
som äro avsedda för skilda
smältnings-processer.
Vid den elektriska stålugnen
använder man sig åtminstone i
nedsmält-ningsintervallet av fribrinnande, över
chargen befintliga ljusbågar. Som
chargen - allt efter förhållandena
olika järnsorter - tillföres ugnen i
kallt tillstånd, framstår det
önskemålet i allmänhet att kunna nedsmälta
denna fortast möjligt, varigenom en
stegrad produktion ernås med
motsvarande förbilligande av kostnaderna.
Tiden för den följande raffinerings-
perioden blir närmast bestämd av de rent
metallurgiska önskemålen. Under raffineringsperioden
erfordras en lägre energiförbrukning än i det förra fallet,
som åtgår till täckning av strålningsförluster, för
nedsmältandet av tillsatserna samt för en önskad
överhettning av det smälta metallbadet.
Nedsmältningstiden kan lämpligast förkortas
därigenom, att ljusbågsspänningen hålles så hög, som
omständigheterna tillåta. Allt efter ugnens storlek
varierar den mellan 130-220 volt. Emellertid måste
belastningsstötarna dels till följd av den kalla
insatsen och dels till följd av den höga spänningen
bli mycket besvärande. Den ofta vid dessa och
andra ljusbågsugnar i kallt tillstånd synliga
"roterande" ljusbågen vid elektroderna torde väl
närmast vara att tolka som ett oupphörligt tändande
och släckande av densamma, härrörande från
varierande ledningsförhållanden i det rörliga gasrummet.
För att förminska belastningsstötarna användes en i
strömkretsen inkopplad drosselspole, varigenom
enligt ovan anförda grunder ljusbågen "stabiliseras",
givetvis på bekostnad av effektfaktorn. Därigenom
ökas nämligen strömkretsens induktiva motstånd utan
nämnvärd ökning emellertid av det ohmska
motståndet, Ofta kan även en lugnare gång erhållas genom
att dessutom till en början hålla en lägre
ljusbågsspänning. - Sedan nedsmältningen då fortgått till
en viss grad och ugnen går lugnare efter event.
ökning av spänningen, höjes denna ytterligare genom
kortslutning av drosselspolen, varvid energiökningen
står i direkt proportion till den förbättrade
effektfaktorn. - Enligt erfarenheten erfordras vid
raffineringen endast ca hälften av den energi, som är
nödvändig under nedsmältningsperioden. Vid
trefasugnen - en vanlig koppling vid elektrostålugnar -
med tre övre elektroder åstadkommes denna
energi-nedsatt ning lättast genom omkoppling vid
transformatorn från A till Y, varvid huvudspänningen
nedsattes från E till E/\J§ £Q E/2. Strömstyrkan
bibehålles därvid i det närmaste oförändrad. Effekten
blir emellertid något mindre än hälften av den förra,
beroende av den försämrade effektfaktorn i
proportion till den lägre sekundärspänningen. Dels till
följd av att ugnen är varm. dels till följd av den
minskade ljusbågsspänningen samt av ett bildat
2 00 WOO 6000 8000 10000 12000 13500 A
O kVA *L$
00 WX>0 16000 A
’ 1870 2U30 3120 3730
600 1ZOO 1600 ?000
280Q 3200kVA=L$
Fig. 9.
Arbetsspänning 180 volt med
drosselspole.
Fig. 10. Arbetsspänning 115 volt utan
drosselspole.
