104

TEKNISK TIDSKRIFT

2 JULI 1932

hamn. Förtjänsten av detta storverk tillkommer i
främsta rummet initiativtagaren dr MCLAUGHLIN samt
ministern för Industry and Commerce, McGiLLiGAN,
som i the Dall förde projektet till seger.

Siemens äro emellertid därjämte värda allt beröm
för sitt storstilade projekt och för sitt gedigna arbete.
TEKNISKA ANORDNINGAR OCH DRIFTSERFARENHETER.

Av T. STRAND.

Den elektriska kraftdistributionen inom Irländska
fristaten ombesörjes helt och hållet av ett statligt
verk, som till sitt förfogande för närvarande äger en
vattenkraftstation om 65000 kW och två
ångkraftstationer om tillhopa 35 000 kW. De båda
ångkraftstationerna äro belägna invid städerna Dublin och
Cork och äro av äldre datum. De ägdes tidigare, den
ena av kommunalt och den andra av enskilt företag,
men dessa stationer äro numera övertagna av staten.
Vattenkraftstationen är däremot nyanlagd och har
uppförts för fristatens räkning av den tyska firman
Siemens-Schuckert. Vattenkraftstationen, som är
belägen vid byn Ardnacrusha, igångsattes i slutet av
1929, varigenom elektrisk energi blev tillgänglig för
praktiskt taget alla orter inom landet med 500
innevånare eller däröver. Före denna tidpunkt hade
visserligen de mera betydande orterna inom landet
haft tillgång till elektrisk energi från lokala
bränsle-stationer, men då endast i mycket begränsad
omfattning. Elektrisk kraftöverföring på större avstånd
förekom ej. Jag skall här nedan lämna en kort
beskrivning av de anläggningar, som f. n. finnas inom
Irländska fristaten för dess elektriska
energidistribution.

Vattenbyggnaderna.

Vattenkraftstationen i Ardnacrusha utnyttjar
vattnet i floden Shannon och är belägen i närheten av
staden Limerick på Irlands västkust. Shannon är
Irlands största flod med ett nederbördsområde
motsvarande en sjättedel av fristatens hela areal.
Shannons medelvattenmängd vid kraftstationen är
ca 240 m³/sek. Största
högvattenmängden är ca 900 m³/sek. och
minsta lågvattenmängd ca 25
m³/sek. Shannon är sålunda ett
betydande vattendrag med en
medelvattenmängd ungefär som
Dalälven nära mynningen. Det råder
en lycklig synkronism mellan
vattenmängd och energibehov, ty
högvatten inträffar nämligen under
vintermånaderna, då belastningen
är störst. Lågvatten inträffar
under sommaren och förhösten.

Shannon genomflyter tre större
sjöar, Lough Allan, Lough Ree och
Lough Derg med respektive 35,
105 och 120 km² area, som
möjliggör magasinering av vatten för
lågvattentidens energibehov. Den
sistnämnda sjön, till storleken
ungefär en tredjedel av Siljan, ligger

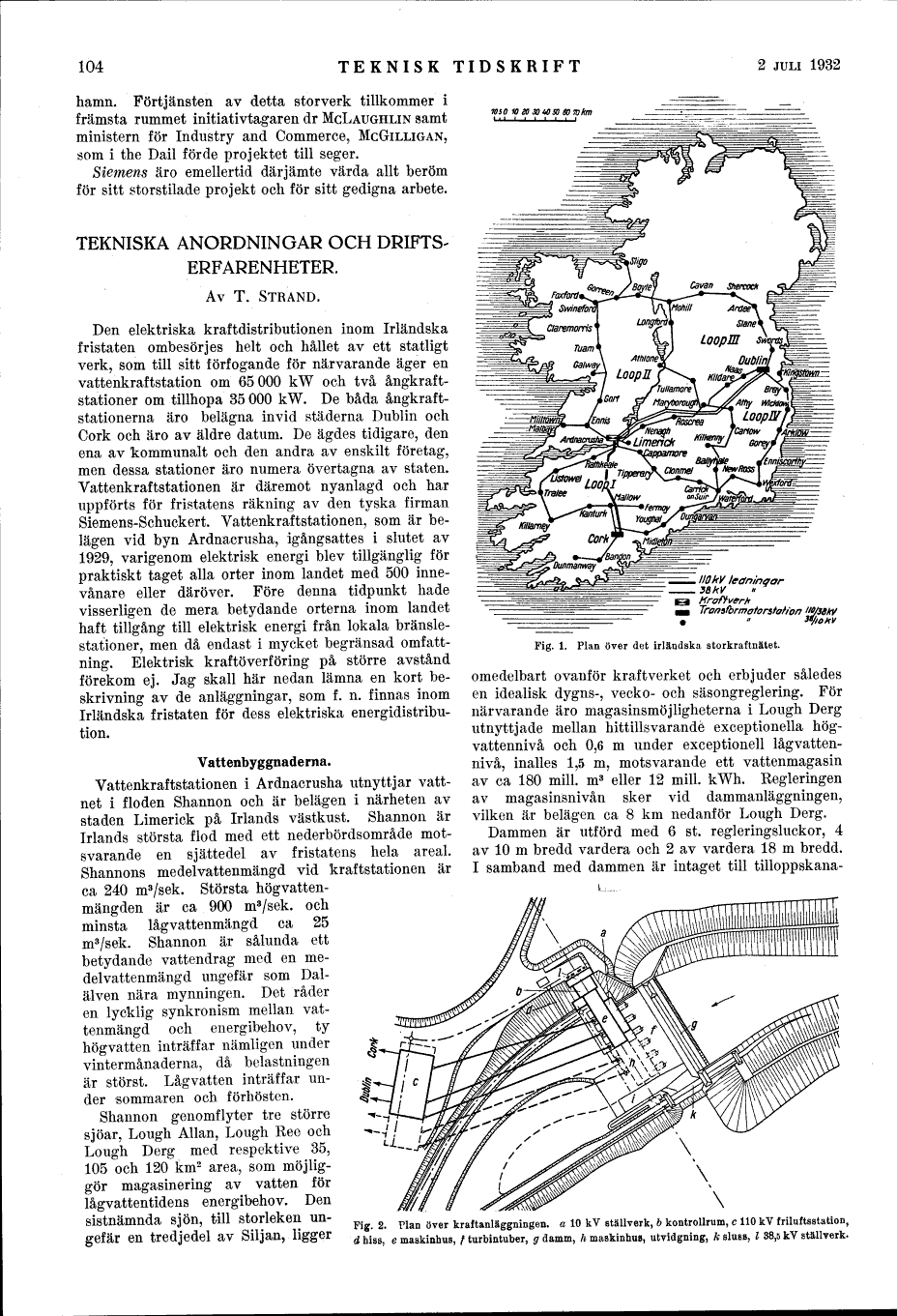

Fig. 1. Plan över det irländska storkraftnätet.

omedelbart ovanför kraftverket och erbjuder således
en idealisk dygns-, vecko- och säsongreglering. För
närvarande äro magasinsmöjligheterna i Lough Derg
utnyttjade mellan hittillsvarande exceptionella
högvattennivå och 0,6 m under exceptionell
lågvattennivå, inalles 1,5 m, motsvarande ett vattenmagasin
av ca 180 mill. m³ eller 12 mill. kWh. Regleringen
av magasinsnivån sker vid dammanläggningen,
vilken är belägen ca 8 km nedanför Lough Derg.

Dammen är utförd med 6 st. regleringsluckor, 4
av 10 m bredd vardera och 2 av vardera 18 m bredd.
I samband med dammen är intaget till tilloppskana-



Fig. 2. Plan över kraftanläggningen, a 10 kV ställverk, b kontrollrum, c 110 kV friluftsstation,
d hiss, e maskinhus, f turbintuber, g damm, h maskinhus, utvidgning, k sluss, l 38,5 kV ställverk.
