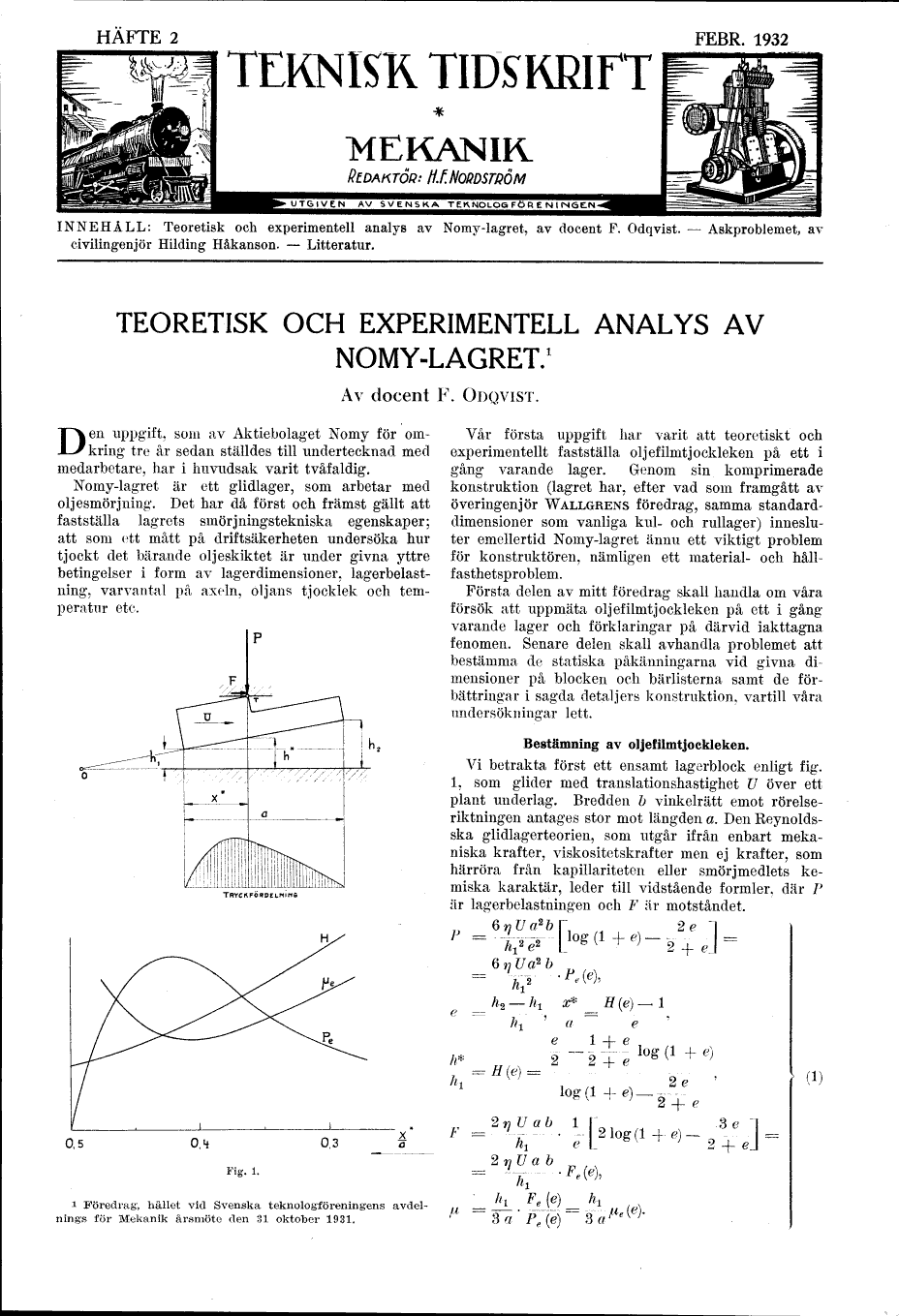

HÄFTE 2

TEKNISK TIDSKRIFT

MEKANIK

FEBR. 1932

REDAKTÖR.- H.f. NORDSTRÖM

UTGIVEN AV SVENSKA TEKNOLOG FÖ R E N l fNGELN

INNEHÅLL: Teoretisk och experimentell analys av Nomy-lagret, av docent F. Odqvist. - Askproblemet, av
civilingenjör Hilding Håkanson. - Litteratur.

TEORETISK OCH EXPERIMENTELL ANALYS AV

NOMY-LAGRET.1

Av docent F. ODQVIST.

Den uppgift, som av Aktiebolaget Nomy för
omkring tre år sedan ställdes till undertecknad med
medarbetare, har i huvudsak varit tvåfaldig.

Nomy-lagret är ett glidlager, som arbetar med
oljesmörjning. Det har då först och främst gällt att
fastställa lagrets smörjningstekniska egenskaper;
att som ett mått på driftsäkerheten undersöka hur
tjockt det bärande oljeskiktet är under givna yttre
betingelser i form av lagerdimensioner,
lagerbelastning, varvantal på axeln, oljans tjocklek och
temperatur etc.


Fig. 1.

i Föredrag, hållet vid Svenska teknologföreningens
avdelnings för Mekanik årsmöte den 31 oktober 1931.

Vår första uppgift har varit att teoretiskt och
experimentellt fastställa oljefilmtjockleken på ett i
gång varande lager. Genom sin komprimerade
konstruktion (lagret har, efter vad som framgått av
överingenjör WALLGRENS föredrag, samma
standarddimensioner som vanliga kul- och rullager)
innesluter emellertid Nomy-lagret ännu ett viktigt problem
för konstruktören, nämligen ett material- och
hållfasthetsproblem.

Första delen av mitt föredrag skall handla om våra
försök att uppmäta oljefilmtjockleken på ett i
gång varande lager och förklaringar på därvid iakttagna
fenomen. Senare delen skall avhandla problemet att
bestämma de statiska påkänningarna vid givna
dimensioner på blocken och bärlisterna samt de
förbättringar i sagda detaljers konstruktion, vartill våra
undersökningar lett.

Bestämning av oljefilmtjockleken.

Vi betrakta först ett ensamt lagerblock enligt fig.
1, som glider med translationshastighet U över ett
plant underlag. Bredden b vinkelrätt emot
rörelseriktningen antages stor mot längden a. Den
Reynoldsska glidlagerteorien, som utgår ifrån enbart
mekaniska krafter, viskositetskrafter men ej krafter, som
härröra från kapillariteten eller smörjmedlets
kemiska karaktär, leder till vidstående formler, där P
är lagerbelastningen och F är motståndet.

2e

H (e)

h2 -

x*
a

Å*

F =

2y U a b l r .Se l

= -\.....,-L210^1 + e)~2 + J =

= _

fi

2t)Uab
ÄT’"

8 « ’ P~e(e)

F. (e),

(1)
