18
TEKNISK TIDSKRIFT
20 FEBR. 1932

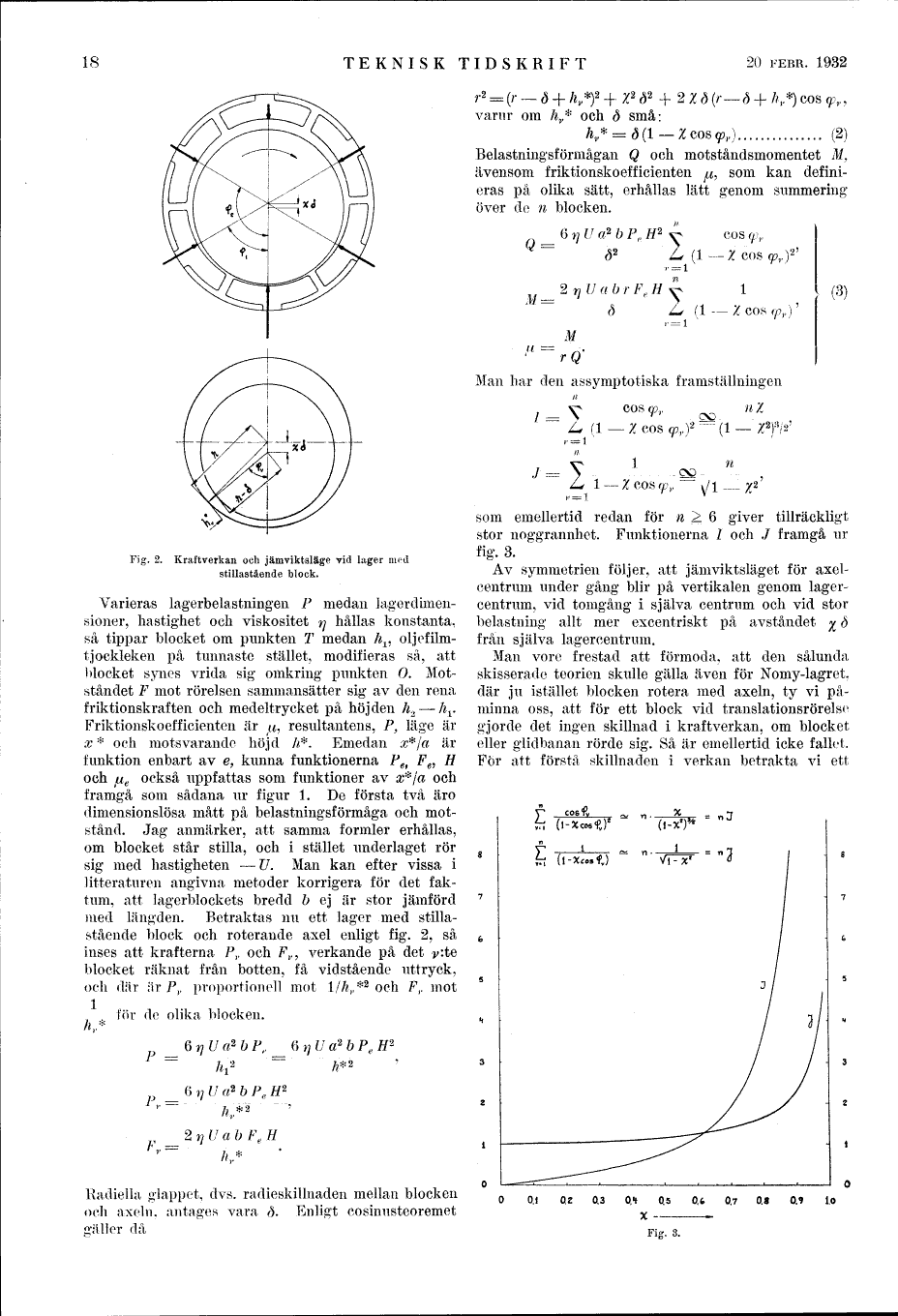

Fig. 2. Kraftverkan och jämviktsläge vid lager ined
stillastående block.
Varieras lagerbelastningen P medan
lagerdimensioner, hastighet och viskositet Y\ hållas konstanta,
så tippar blocket om punkten T medan Ä1?
oljefilm-tjockleken på tunnaste stället, modifieras så, att
blocket synes vrida sig omkring punkten O.
Motståndet F mot rörelsen sammansätter sig av den rena
friktionskraften och medeltrycket på höjden h.2 - hr
Friktionskoefficienten är ^, resultantens, P, läge är
x * och motsvarande höjd 7<t*. Emedan x*/a är
funktion enbart av e, kunna funktionerna Pet Fe, H
och ue också uppfattas som funktioner av x*/a och
framgå som sådana ur figur 1. De första två äro
dimensionslösa mått på belastningsförmåga och
motstånd. Jag anmärker, att samma formler erhållas,
om blocket står stilla, och i stället underlaget rör
sig med hastigheten - U. Man kan efter vissa i
litteraturen angivna metoder korrigera för det
faktum, att lagerblockets bredd b ej är stor jämförd
med längden. Betraktas nu ett lager med
stillastående block och roterande axel enligt fig. 2, så
inses att krafterna Pr och Fv, verkande på det ?:te
blocket räknat från botten, få vidstående uttryck,
och där är Pv proportionell mot l//?,,*2 och Fr mot
för de olika blocken.
Ua2bPeH2
h*2
Radiella glappet, dvs. radieskillnaden mellan blocken
och axeln, antages vara d- Enligt cosinusteoremet
gäller då
’r - å + hv*)2 + X2 d2 + 2 X å (r - å + /?,,*) cos <pr,
varur om hv* och å små:
hv* = å(l-X<x>&(p,,)............... (2)
Belastningsförmågan Q och motståndsmomentet M,
ävensom friktionskoefficienten ^, som kan
definieras på olika sätt, erhållas lätt genom summering
över de n blocken.
CO S (f)r
(l-X cos
(i - x
6 YI U a2 b P, H2
ö2
2 YI V a b r Fe H
å
M
rQ’
Man har den assymptotiska framställningen
y cos</;v ^ n X
L* (l –– X COS W,,}2 (l - Z2)’V2
-
X COS (pr
(3)
som emellertid redan för n > 6 giver tillräckligt
stor noggrannhet. Funktionerna I och J framgå ur
fig. 3.
Av symmetrien följer, att jämviktsläget för
axelcentrum under gång blir på vertikalen genom
lagercentrum, vid tomgång i själva centrum och vid stor
belastning allt mer excentriskt på avståndet ^ ö
från själva lagercentrum.
Man vore frestad att förmoda, att den sålunda
skisserade teorien skulle gälla även för Nomy-lagret,
där ju istället blocken rotera med axeln, ty vi
på-niinna oss, att för ett block vid translationsrörelse
gjorde det ingen skillnad i kraftverkan, om blocket
eller glidbanan rörde sig. Så är emellertid icke fallet.
For att förstå skillnaden i verkan betrakta vi ett
O.i
Fig. 3.
