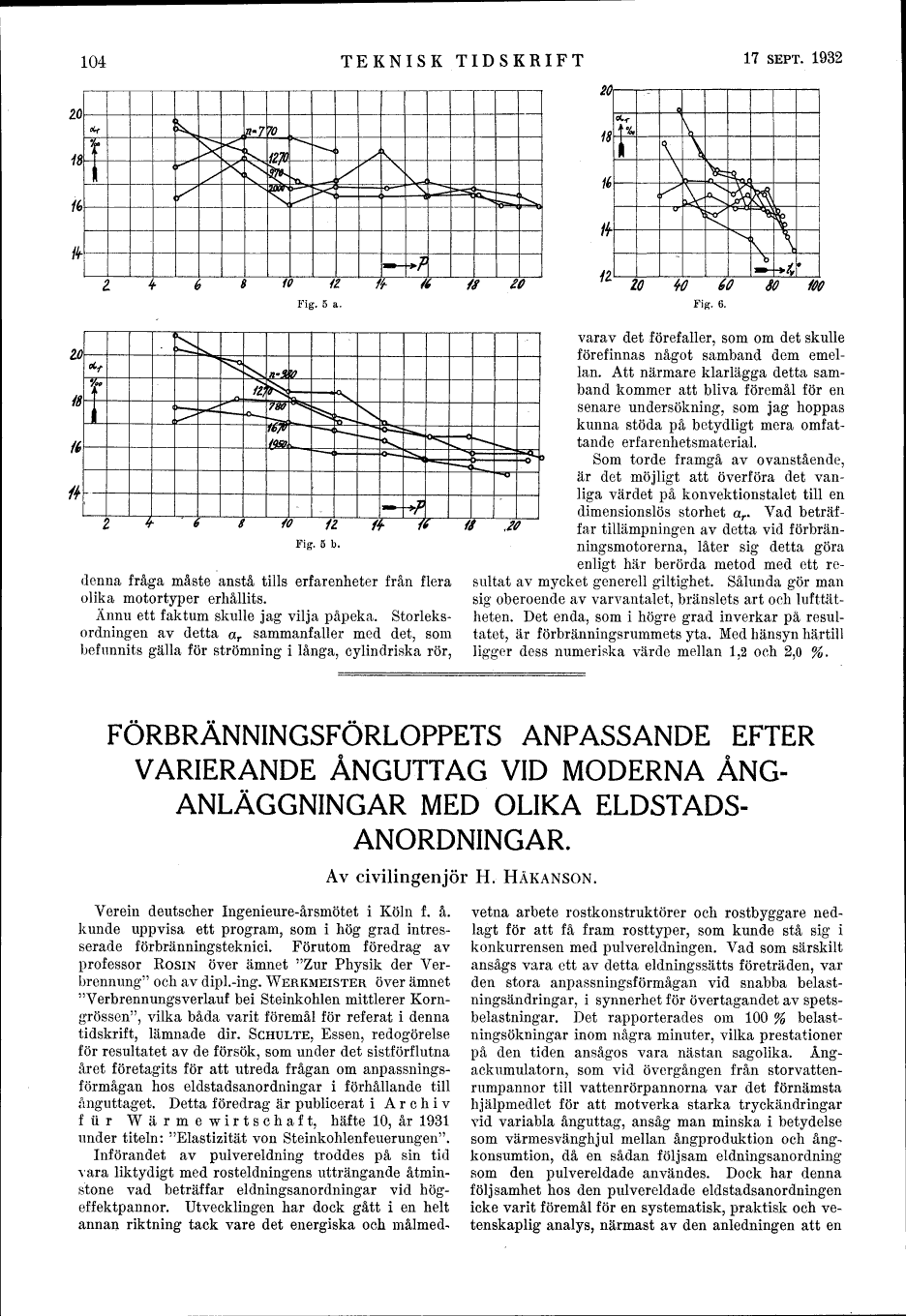

104
TEKNISK TIDSKRIFT
17 SEPT. 1932
20 18
ii
\k
Oif
<
^
»-7
^
\
><
<^
K
/?70
- .
^s
s
K
I
Y^
x
x
*x
hrv
r/
\-<
/
\
> - *.
X?
o-~-
S
>~«c<
’ ––- ..
1 –––– (
^""^
s,
Ufcx
.m» -
+p
i 4- 6 B 10 4Z /f & // 20
Fig. 5 a.
denna fråga måste anstå tills erfarenheter från flera
olika motortyper erhållits.
Ännu ett faktum skulle jag vilja påpeka.
Storleksordningen av detta ar sammanfaller med det, som
befunnits gälla för strömning i långa, cylindriska rör,
10 W 60 30 100
Fig. 6.
varav det förefaller, som om det skulle
förefinnas något samband dem
emellan. Att närmare klarlägga detta
samband kommer att bliva föremål för en
senare undersökning, som jag hoppas
kunna stöda på betydligt mera
omfattande erfarenhetsmaterial.
Som torde framgå av ovanstående,
är det möjligt att överföra det
vanliga värdet på konvektionstalet till en
dimensionslös storhet ar. Vad
beträffar tillämpningen av detta vid
förbränningsmotorerna, låter sig detta göra
enligt här berörda metod med ett
resultat av mycket generell giltighet. Sålunda gör man
sig oberoende av varvantalet, bränslets art och
lufttätheten. Det enda, som i högre grad inverkar på
resultatet, är förbränningsrummets yta. Med hänsyn härtill
ligger dess numeriska värde mellan 1,2 och 2,0 %.
FÖRBRÄNNINGSFÖRLOPPETS ANPASSANDE EFTER
VARIERANDE ÅNGUTTAG VID MODERNA
ÅNGANLÄGGNINGAR MED OLIKA
ELDSTADSANORDNINGAR.
Av civilingenjör H. HÅKANSON.
Verein deutscher Ingenieure-årsmötet i Köln f. å.
kunde uppvisa ett program, som i hög grad
intresserade förbränningsteknici. Förutom föredrag av
professor ROSIN över ämnet "Zur Physik der
Ver-brennung" och av dipl.-ing. WERKMEISTER över ämnet
"Verbrennungsverlauf bei Steinkohlen mittlerer
Korn-grössen", vilka båda varit föremål för referat i denna
tidskrift, lämnade dir. SCHULTE, Essen, redogörelse
för resultatet av de försök, som under det sistförflutna
året företagits för att utreda frågan om
anpassningsförmågan hos eldstadsanordningar i förhållande till
ånguttaget. Detta föredrag är publicerat i A r c h i v
fur Wärmewirtschaft, häfte 10, år 1931
under titeln: "Elastizität von Steinkohlenfeuerungen".
Införandet av pulvereldning troddes på sin tid
vara liktydigt med rosteldningens utträngande
åtminstone vad beträffar eldningsanordningar vid
hög-effektpannor. Utvecklingen har dock gått i en helt
annan riktning tack vare det energiska och målmed-
vetna arbete rostkonstruktörer och rostbyggare
nedlagt för att få fram rosttyper, som kunde stå sig i
konkurrensen med pulvereldningen. Vad som särskilt
ansågs vara ett av detta eldningssätts företräden, var
den stora anpassningsförmågan vid snabba
belastningsändringar, i synnerhet för övertagandet av
spetsbelastningar. Det rapporterades om 100 %
belast-ningsökningar inom några minuter, vilka prestationer
på den tiden ansågos vara nästan sagolika.
Ång-ackumulatorn, som vid övergången från
storvatten-rumpannor till vattenrörpannorna var det förnämsta
hjälpmedlet för att motverka starka tryckändringar
vid variabla ånguttag, ansåg man minska i betydelse
som värmesvänghjul mellan ångproduktion och
ang-konsumtion, då en sådan följsam eldningsanordning
som den pulvereldade användes. Dock har denna
följsamhet hos den pulvereldade eldstadsanordningen
icke varit föremål för en systematisk, praktisk och
vetenskaplig analys, närmast av den anledningen att en
