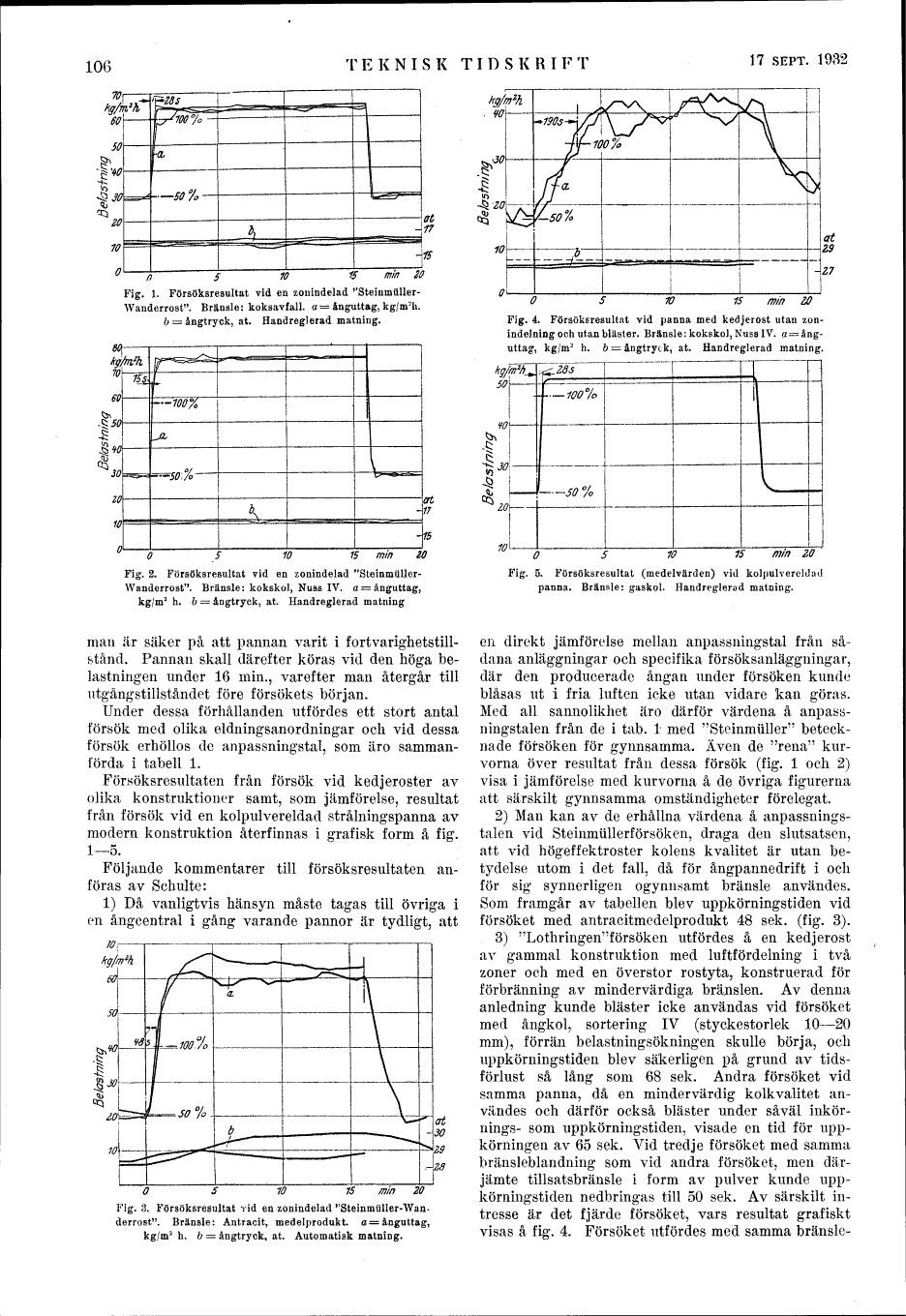

106
TEKNISK TIDSKRIFT
17 SEPT. 1932
Fig. 1. Försöksresultat vid en zonindelad "Steinmüller-Wanderrost". Bränsle: koksavfall, a = ånguttag, kg/m2h.
b = ångtryck, at. Handreglerad matning.
min
Fig. 2. Försöksresultat vid en zonindelad "Steinmüller-Wanderrost". Bränsle: kokskol, Nuss IV. a = ånguttag,
kg/m2 h. b = ångtryck, at. Handreglerad matning
Fig. 4. Försöksresultat vid panna med kedjerost utan
zonindelning och utan bläster. Bränsle: kokskol, Nuss IV. a =
ånguttag, kg/m2 h. b = ångtryck, at. Handreglerad matning.
mm
Fig. 5. Försöksresultat (medelvärden) vid kolpulvereldad
panna. Bränsle: gaskol. Handreglerad matning.
man är säker på att pannan varit i
fortvarighetstillstånd. Pannan skall därefter köras vid den höga
belastningen under 16 min., varefter man återgår till
utgångstillståndet före försökets början.
Under dessa förhållanden utfördes ett stort antal
försök med olika eldningsanordningar och vid dessa
försök erhöllos de anpassningstal, som äro
sammanförda i tabell 1.
Försöksresultaten från försök vid kedjeroster av
olika konstruktioner samt, som jämförelse, resultat
från försök vid en kolpulvereldad strålningspanna av
modern konstruktion återfinnas i grafisk form å fig.
1-5.
Följande kommentarer till försöksresultaten
anföras av Schulte:
1) Då vanligtvis hänsyn måste tagas till övriga i
en ångcentral i gång varande pannor är tydligt, att
O S 10 15 min 20
Fig. 3. Försöksresultat vid en zonindelad "Steinmüller-Wanderrost". Bränsle: Antracit, medelprodukt, a = ånguttag,
kg/m2 h, b = ångtryck, at. Automatisk matning.
en direkt jämförelse mellan anpassningstal från
sådana anläggningar och specifika försöksanläggningar,
där den producerade ångan under försöken kunde
blåsas ut i fria luften icke utan vidare kan göras.
Med all sannolikhet äro därför värdena å
anpassningstalen från de i tab. l med "Steinmüller"
betecknade försöken för gynnsamma. Även de "rena"
kurvorna över resultat från dessa försök (fig. l och 2)
visa i jämförelse med kurvorna å de övriga figurerna
att särskilt gynnsamma omständigheter förelegat.
2) Man kan av de erhållna värdena å
anpassningstalen vid Steinmüllerförsöken, draga den slutsatsen,
att vid högeffektroster kolens kvalitet är utan
betydelse utom i det fall, då för ångpannedrift i och
för sig synnerligen ogynnsamt bränsle användes.
Som framgår av tabellen blev uppkörningstiden vid
försöket med antracitmedelprodukt 48 sek. (fig. 3).
3) "Lothringen"försöken utfördes å en kedjerost
av gammal konstruktion med luftfördelning i två
zoner och med en överstor rostyta, konstruerad för
förbränning av mindervärdiga bränslen. Av denna
anledning kunde bläster icke användas vid försöket
med ångkol, sortering IV (styckestorlek 10-20
mm), förrän belastningsökningen skulle börja, och
uppkörningstiden blev säkerligen på grund av
tidsförlust så lång som 68 sek. Andra försöket vid
samma panna, då en mindervärdig kolkvalitet
användes och därför också bläster under såväl
inkörnings- som uppkörningstiden, visade en tid för uppkörningen av 65 sek. Vid tredje försöket med samma
bränsleblandning som vid andra försöket, men
därjämte tillsatsbränsle i form av pulver kunde
uppkörningstiden nedbringas till 50 sek. Av särskilt
intresse är det fjärde försöket, vars resultat grafiskt
visas å fig. 4. Försöket utfördes med samma bränsle-
