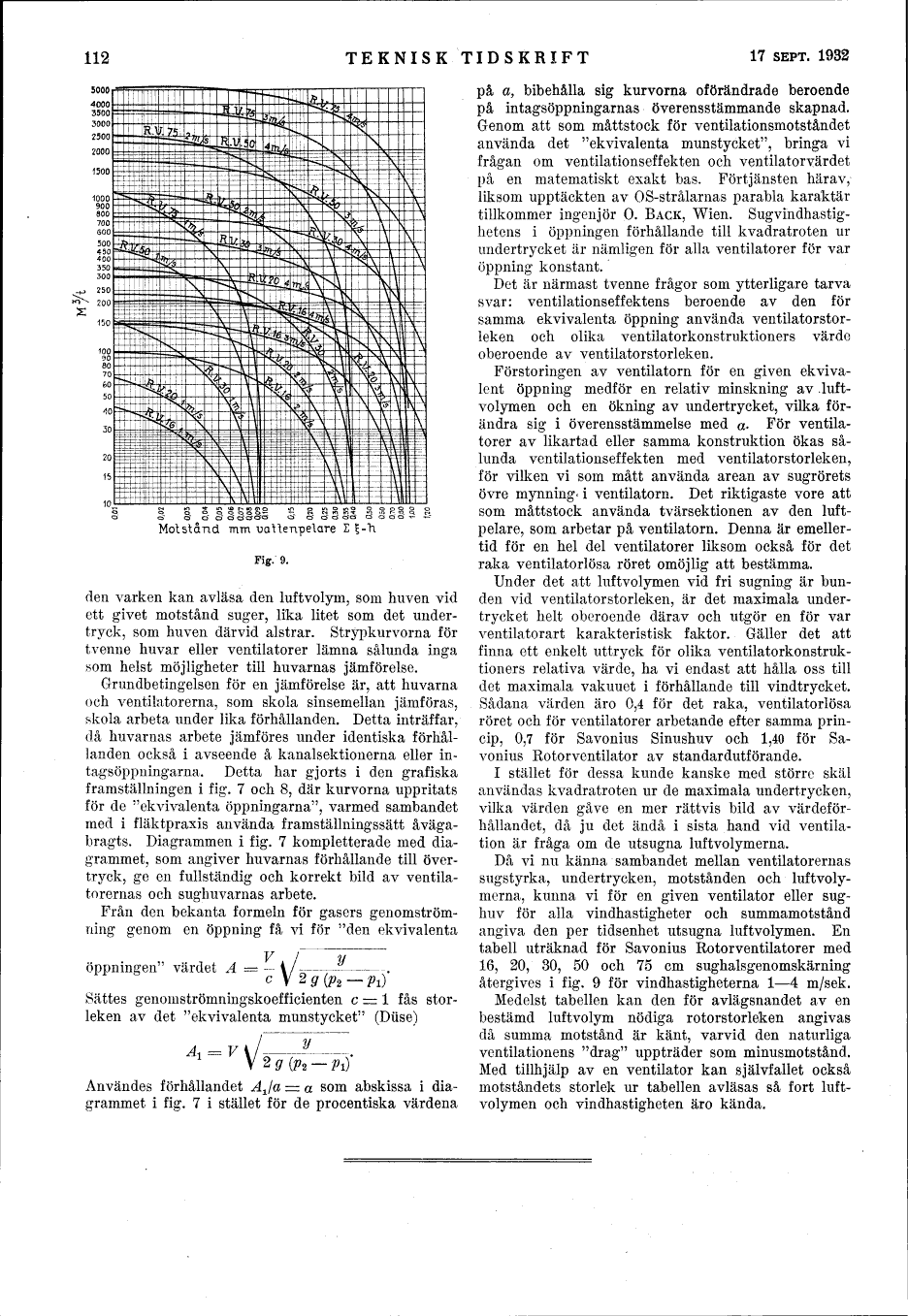

112
TEKNISK TIDSKRIFT
17 SEPT. 1932
Motstånd mm vattenpelare
Fig. 9.
den varken kan avläsa den luftvolym, som huven vid
ett givet motstånd suger, lika litet som det
undertryck, som huven därvid alstrar. Strypkurvorna för
tvenne huvar eller Ventilatorer lämna sålunda inga
som helst möjligheter till huvarnas jämförelse.
Grundbetingelsen för en jämförelse är, att huvarna
och ventilatorerna, som skola sinsemellan jämföras,
skola arbeta under lika förhållanden. Detta inträffar,
då huvarnas arbete jämföres under identiska
förhållanden också i avseende å kanalsektionerna eller
intagsöppningarna. Detta har gjorts i den grafiska
framställningen i fig. 7 och 8, där kurvorna uppritats
för de "ekvivalenta öppningarna", varmed sambandet
med i fläktpraxis använda framställningssätt åvägabragts. Diagrammen i fig. 7 kompletterade med
diagrammet, som angiver huvarnas förhållande till
övertryck, ge en fullständig och korrekt bild av ventilatorernas och sughuvarnas arbete.
Från den bekanta formeln för gasers
genomströmning genom en öppning få vi för "den ekvivalenta
öppningen" värdet A =
V
c y 2 g (p2 - /?!)’
Sättes genomströmningskoefficienten c = l fås
storleken av det "ekvivalenta munstycket" (Düse)
A*=Vi/- y
-\2gfa-pJ
Användes förhållandet Aja - a som abskissa i
diagrammet i fig. 7 i stället för de procentiska värdena
på a, bibehålla sig kurvorna oförändrade beroende
på intagsöppningarnas överensstämmande skapnad.
Genom att som måttstock för ventilationsmotståndet
använda det "ekvivalenta munstycket", bringa vi
frågan om ventilationseffekten och ventilatorvärdet
på en matematiskt exakt bas. Förtjänsten härav,
liksom upptäckten av OS-strålarnas parabla karaktär
tillkommer ingenjör O. BACK, Wien. Sugvindhastighetens i öppningen förhållande till kvadratroten ur
undertrycket är nämligen för alla Ventilatorer för var
öppning konstant.
Det är närmast tvenne frågor som ytterligare tarva
svar: ventilationseffektens beroende av den för
samma ekvivalenta öppning använda ventilatorstorleken och olika ventilatorkonstruktioners värde
oberoende av ventilatorstorleken.
Förstoringen av ventilatorn för en given
ekvivalent öppning medför en relativ minskning av
luft-volymen och en ökning av undertrycket, vilka
förändra sig i överensstämmelse med a. För
Ventilatorer av likartad eller samma konstruktion ökas
sålunda ventilationseffekten med ventilatorstorleken,
för vilken vi som mått använda arean av sugrörets
övre mynning i ventilatorn. Det riktigaste vore att
som måttstock använda tvärsektionen av den
luftpelare, som arbetar på ventilatorn. Denna är
emellertid för en hel del Ventilatorer liksom också för det
raka ventilatorlösa röret omöjlig att bestämma.
Under det att luftvolymen vid fri sugning är
bunden vid ventilatorstorleken, är det maximala
undertrycket helt oberoende därav och utgör en för var
ventilatorart karakteristisk faktor. Gäller det att
finna ett enkelt uttryck för olika
ventilatorkonstruktioners relativa värde, ha vi endast att hålla oss till
det maximala vakuuet i förhållande till vindtrycket.
Sådana värden äro 0,4 för det raka, ventilatorlösa
röret och för Ventilatorer arbetande efter samma
princip, 0,7 för Savonius Sinushuv och 1,40 för
Savonius Rotorventilator av standardutförande.
I stället för dessa kunde kanske med större skäl
användas kvadratroten ur de maximala undertrycken,
vilka värden gåve en mer rättvis bild av
värdeförhållandet, då ju det ändå i sista hand vid
ventilation är fråga om de utsugna luftvolymerna.
Då vi nu känna sambandet mellan ventilatorernas
sugstyrka, undertrycken, motstånden och
luftvolymerna, kunna vi för en given ventilator eller sughuv för alla vindhastigheter och summamotstånd
angiva den per tidsenhet utsugna luftvolymen. En
tabell uträknad för Savonius Rotorventilatorer med
16, 20, 30, 50 och 75 cm sughalsgenomskärning
återgives i fig. 9 för vindhastigheterna l-4 m/sek.
Medelst tabellen kan den för avlägsnandet av en
bestämd luftvolym nödiga rotorstorleken angivas
då summa motstånd är känt, varvid den naturliga
ventilationens "drag" uppträder som minusmotstånd.
Med tillhjälp av en ventilator kan självfallet också
motståndets storlek ur tabellen avläsas så fort
luftvolymen och vindhastigheten äro kända.
