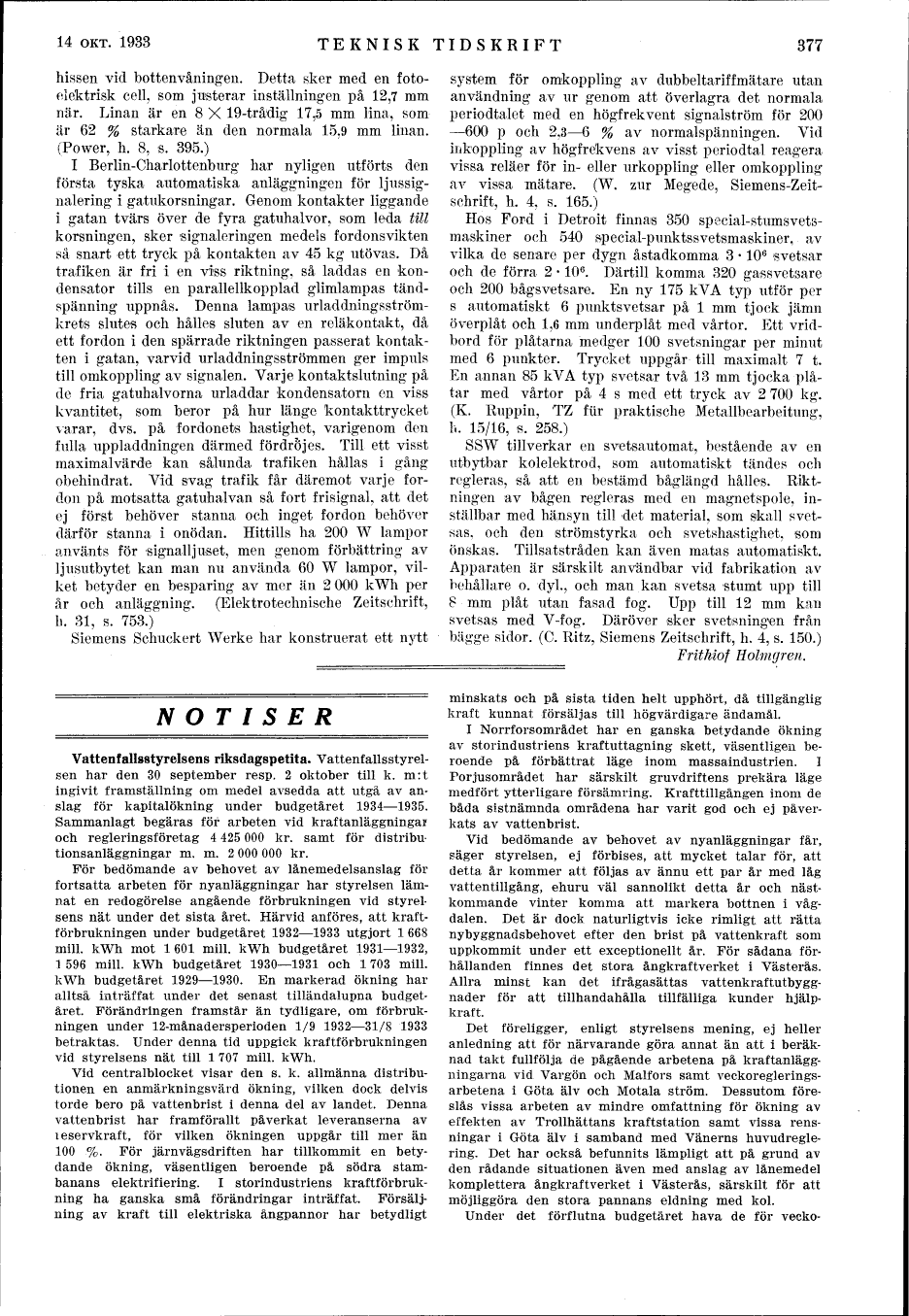

Full resolution (TIFF) - On this page / på denna sida - Häfte 41. 14 okt. 1933 - Tidskriftsnytt inom de mekaniska och elektriska facken, av Frithiof Holmgren - Notiser - Vattenfallsstyrelsens riksdagspetita
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has been proofread at least once.
(diff)
(history)
Denna sida har korrekturlästs minst en gång.
(skillnad)
(historik)
hissen vid bottenvåningen. Detta sker med en
fotoelektrisk cell, som justerar inställningen på 12,7 mm
när. Linan är en 8 X 19-trådig 17,5 mm lina, som
är 62 % starkare än den normala 15,9 mm linan.
(Power, h. 8, s. 395.)
I Berlin-Charlottenburg har nyligen utförts den
första tyska automatiska anläggningen för
ljussignalering i gatukorsningar. Genom kontakter liggande
i gatan tvärs över de fyra gatuhalvor, som leda till
korsningen, sker signaleringen medels fordonsvikten
så snart ett tryck på kontakten av 45 kg utövas. Då
trafiken är fri i en viss riktning, så laddas en
kondensator tills en parallellkopplad glimlampas
tändspänning uppnås. Denna lampas urladdningsströmkrets
slutes och hålles sluten av en reläkontakt, då
ett fordon i den spärrade riktningen passerat
kontakten i gatan, varvid urladdningsströmmen ger impuls
till omkoppling av signalen. Varje kontaktslutning på
de fria gatuhalvorna urladdar kondensatorn en viss
kvantitet, som beror på hur länge kontakttrycket
varar, dvs. på fordonets hastighet, varigenom den
fulla uppladdningen därmed fördröjes. Till ett visst
maximalvärde kan sålunda trafiken hållas i gång
obehindrat. Vid svag trafik får däremot varje
fordon på motsatta gatuhalvan så fort frisignal, att det
ej först behöver stanna och inget fordon behöver
därför stanna i onödan. Hittills ha 200 W lampor
använts för signalljuset, men genom förbättring av
ljusutbytet kan man nu använda 60 W lampor,
vilket betyder en besparing av mer än 2 000 kWh per
år och anläggning. (Elektrotechnische Zeitschrift,
h. 31, s. 753.)
Siemens Schuckert Werke har konstruerat ett nytt
system för omkoppling av dubbeltariffmätare utan
användning av ur genom att överlagra det normala
periodtalet med en högfrekvent signalström för 200–600
p och 2,3–6 % av normalspänningen. Vid
inkoppling av högfrekvens av visst periodtal reagera
vissa reläer för in- eller urkoppling eller omkoppling
av vis-sa mätare. (W. zur Megede, Siemens-Zeitschrift,
h. 4, s. 165.)
Hos Ford i Detroit finnas 350 special-stumsvetsmaskiner
och 540 special-punktssvetsmaskiner, av
vilka de senare per dygn åstadkomma 3 . 106 svetsar
och de förra 2 . 106. Därtill komma 320 gassvetsare
och 200 bågsvetsare. En ny 175 kVA typ utför per
s automatiskt 6 punktsvetsar på 1 mm tjock jämn
överplåt och 1,6 mm underplåt med vårtor. Ett
vridbord för plåtarna medger 100 svetsningar per minut
med 6 punkter. Trycket uppgår till maximalt 7 t.
En annan 85 kVA typ svetsar två 13 mm tjocka
plåtar med vårtor på 4 s med ett tryck av 2 700 kg.
(K. Ruppin, TZ für praktische Metallbearbeitung,
h. 15/16, s. 258.)
SSW tillverkar en svetsautomat, bestående av en
utbytbar kolelektrod, som automatiskt tändes och
regleras, så att en bestämd båglängd hålles.
Riktningen av bågen regleras med en magnetspole,
inställbar med hänsyn till det material, som skall
svetsas, och den strömstyrka och svetshastighet, som
önskas. Tillsatstråden kan även matas automatiskt.
Apparaten är särskilt användbar vid fabrikation av
behållare o. dyl., och man kan svetsa stumt upp till
8 mm plåt utan fasad fog. Upp till 12 mm kan
svetsas med V-fog. Däröver sker svetsningen från
bägge sidor. (C. Ritz, Siemens Zeitschrift, h. 4, s. 150.)
Frithiof Holmgren.
