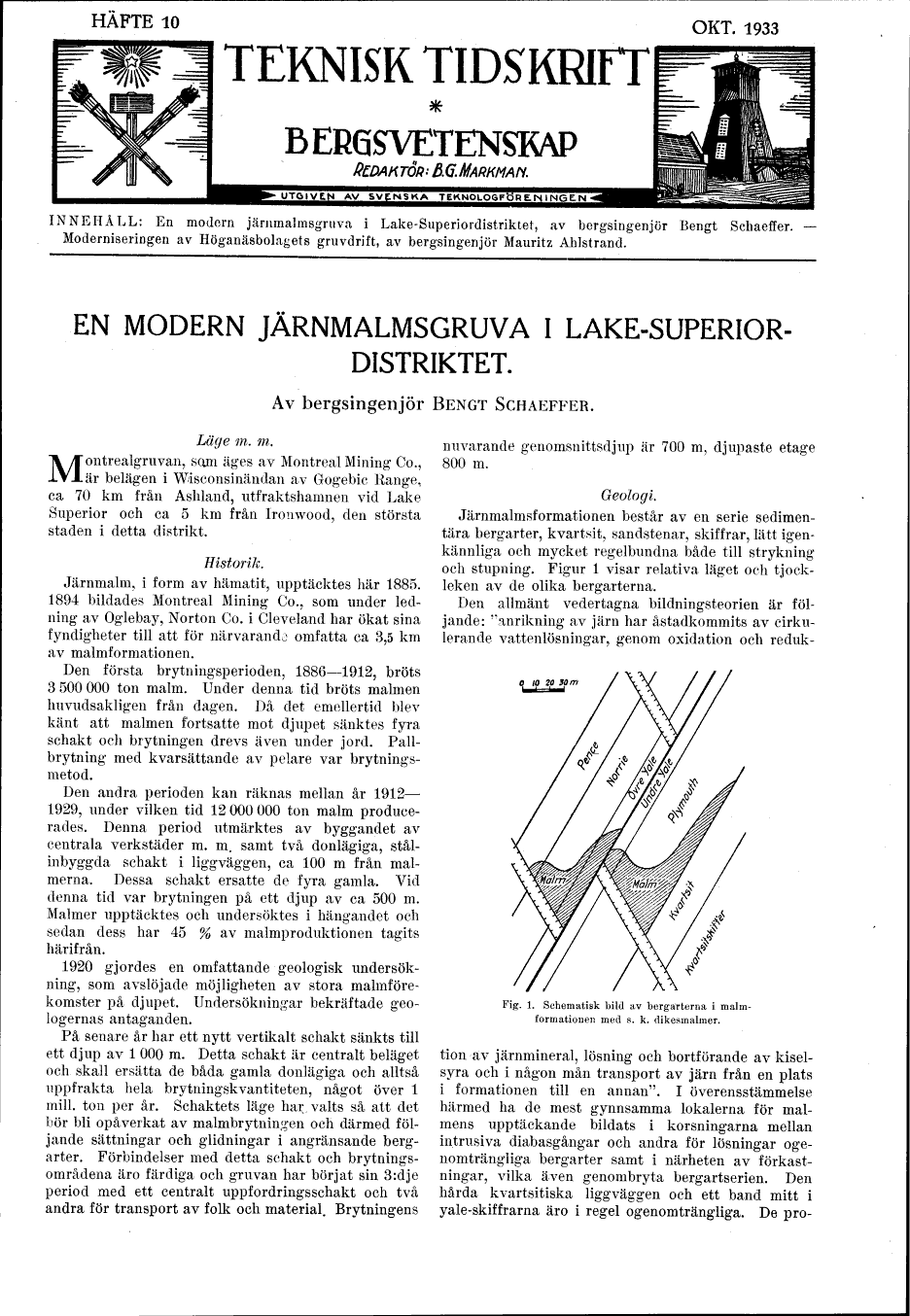

HÄFTE 10
OKT. 1933
I TEKNISK TIDSKRIFTP
BERGSVETENSKAP
: B.G.MARKMAN.
UTGIVE
AV SVENSKA TEKNOLOGF’ORE.HINGE.
j,
INNEHÅLL: En modern järnmalmsgruva i Lake-Superiordistriktet, av bergsingenjör Bengt Schaeffer.
Moderniseringen av Höganäsbolagets gruvdrift, av bergsingenjör Mauritz Ahlstrand.
EN MODERN JÄRNMALMSGRUVA I
LAKE-SUPERIORDISTRIKTET.
Av bergsingenjör BENGT SCHAEFFER.
Läge m. m.
Montrealgruvan, sojn äges av Montreal Mining Co.,
är belägen i Wisconsinändan av Gogebic Rarige.
ca 70 km från Ashland, utfraktshamnen vid Lake
Superior och ca 5 km från Ironwood, den största
staden i detta distrikt.
Historik.
Järnmalm, i form av hämatit, upptäcktes här 1885.
1894 bildades Montreal Mining Co., som under
ledning av Oglebay, Norton Co. i Cleveland har ökat sina
fyndigheter till att för närvarando omfatta ca 3,5 km
av malmformationen.
Den första brytningsperioden, 1886-1912, bröts
3 500 000 ton malm. Under denna tid bröts malmen
huvudsakligen från dagen. Då det emellertid blev
känt att malmen fortsatte mot djupet sänktes fyra
schakt och brytningen drevs även under jord.
Pall-brytning med kvarsättande av pelare var
brytningsmetod.
Den andra perioden kan räknas mellan år 1912-
1929, under vilken tid 12 000 000 ton malm
producerades. Denna period utmärktes av byggandet av
centrala verkstäder m. m. samt två donlägiga,
stål-inbyggda schakt i liggväggen, ca 100 m från
malmerna. Dessa schakt ersatte de fyra gamla. Vid
denna tid var brytningen på ett djup av ca 500 m.
Malmer upptäcktes och undersöktes i hängandet och
sedan dess har 45 % av malmproduktionen tagits
härifrån.
1920 gjordes en omfattande geologisk
undersökning, som avslöjade möjligheten av stora
malmförekomster på djupet. Undersökningar bekräftade
geologernas antaganden.
På senare år har ett nytt vertikalt schakt sänkts till
ett djup av l 000 m. Detta schakt är centralt beläget
och skall ersätta de båda gamla donlägiga och alltså
uppfrakta hela brytningskvantiteten, något över l
mill. ton per år. Schaktets läge har valts så att det
bör bli opåverkat av malmbrytningen och därmed
följande sättningar och glidningar i angränsande
bergarter. Förbindelser med detta schakt och
brytningsområdena äro färdiga och gruvan har börjat sin 3:dje
period med ett centralt uppfordringsschakt och två
andra för transport av folk och material. Brytningens
nuvarande genomsnittsdjup är 700 m, djupaste etage
800 m.
Geologi.
Järnmalmsformationen består av en serie
sedimentära bergarter, kvartsit, sandstenar, skiffrar, lätt
igenkännliga och mycket regelbundna både till strykning
och stupning. Figur l visar relativa läget och
tjockleken av de olika bergarterna.
Den allmänt vedertagna bildningsteorien är
följande: "anrikning av järn har åstadkommits av
cirkulerande vattenlösningar, genom oxidation och reduk-
Fig. 1. Schematisk bild av bergarterna i
malmformationen med s. k. dikesmalmer.
tion av järnmineral, lösning och bortförande av
kiselsyra och i någon mån transport av järn från en plats
i formationen till en annan". I överensstämmelse
härmed ha de mest gynnsamma lokalerna för
malmens upptäckande bildats i korsningarna mellan
intrusiva diabasgångar och andra för lösningar
ogenomträngliga bergarter samt i närheten av
förkastningar, vilka även genombryta bergartserien. Den
hårda kvartsitiska liggväggen och ett band mitt i
yale-skiffrarna äro i regel ogenomträngliga. De pro-
