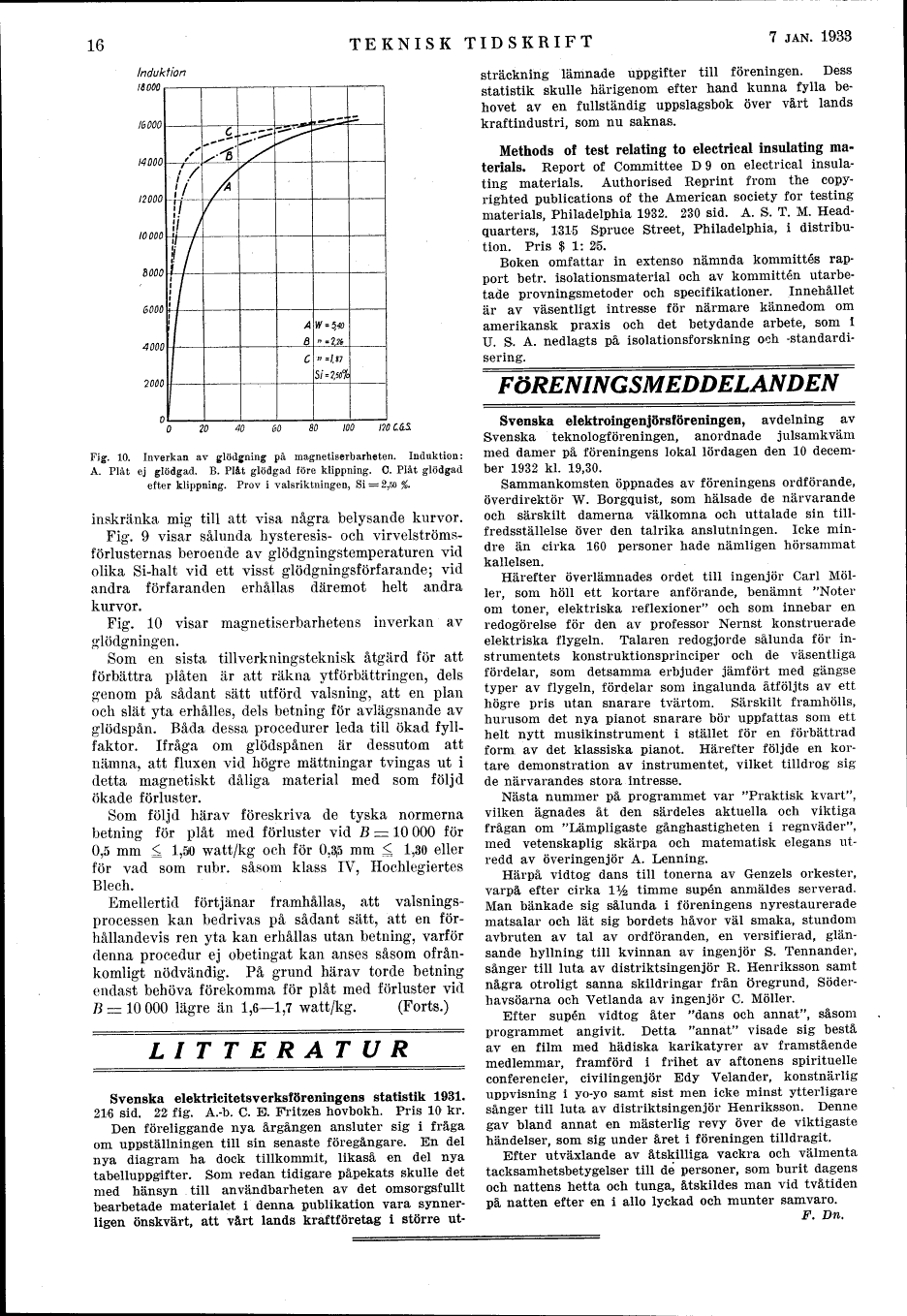

16
TEKNISK TIDSKRIFT
7 JAN. 1933
Induktion
18 000 r
16 000
W* $40
= 2,26
100
170 C 6.5.
Fig. 10. Inverkan av glödgning på magnetiserbarheten. Induktion:
A. Plåt ej glödgad. B. Plåt glödgad före klippning. C. Plåt glödgad
efter klippning. Prov i valsriktningen, Si = 2,50 %.
inskränka mig till att visa några belysande kurvor.
Fig. 9 visar sålunda hysteresis- och
virvelströmsförlusternas beroende av glödgningstemperaturen vid
olika Si-halt vid ett visst glödgningsförfarande; vid
andra förfaranden erhållas däremot helt andra
kurvor.
Fig. 10 visar magnetiserbarheten inverkan av
glödgningen.
Som en sista tillverkningsteknisk åtgärd för att
förbättra plåten är att räkna ytförbättringen, dels
genom på sådant sätt utförd valsning, att en plan
och slät yta erhålles, dels betning för avlägsnande av
glödspån. Båda dessa procedurer leda till ökad fyllfaktor. Ifråga om glödspånen är dessutom att
nämna, att fluxen vid högre mättningar tvingas ut i
detta magnetiskt dåliga material med som följd
ökade förluster.
Som följd härav föreskriva de tyska normerna
betning för plåt med förluster vid B - 10 000 för
0,5 mm < 1,50 watt/kg och för 0,35 mm < 1,30 eller
för vad som rubr. såsom klass IV, Hochlegiertes
Blech.
Emellertid förtjänar framhållas, att valsningsprocessen kan bedrivas på sådant sätt, att en
förhållandevis ren yta kan erhållas utan betning, varför
denna procedur ej obetingat kan anses såsom
ofrånkomligt nödvändig. På grund härav torde betning
endast behöva förekomma för plåt med förluster vid
B - 10 000 lägre än 1,6-1,7 watt/kg. (Forts.)
LITTERATUR
Svenska elektricitetsverksföreningens statistik 1931.
216 sid. 22 fig. A.-b. C. EL Fritzes hovbokh. Pris 10 kr.
Den föreliggande nya årgången ansluter sig i fråga
om uppställningen till sin senaste föregångare. En del
nya diagram ha dock tillkommit, likaså en del nya
tabelluppgifter. Som redan tidigare påpekats skulle det
med hänsyn till användbarheten av det omsorgsfullt
bearbetade materialet i denna publikation vara
synnerligen önskvärt, att vårt lands kraftföretag i större ut-
sträckning lämnade uppgifter till föreningen. Dess
statistik skulle härigenom efter hand kunna fylla
behovet av en fullständig uppslagsbok över vårt lands
kraftindustri, som nu saknas.
Methods of test relating to electrical insulating
materials. Report of Committee D 9 on electrical
insulating materials. Authorised Reprint from the
copy-righted publications of the American society for testing
materials, Philadelphia 1932. 230 sid. A. S. T. M.
Head-quarters, 1315 Spruce Street, Philadelphia, i
distribution. Pris $ 1: 2!5.
Boken omfattar in extenso nämnda kommittés
rapport betr. isolationsmaterial och av kommittén
utarbetade provningsmetoder och specifikationer. Innehållet
är av väsentligt intresse för närmare kännedom om
amerikansk praxis och det betydande arbete, som i
U. S. A. nedlagts på isolationsforskning och
-standardisering.
FÖRENINGSMEDDELANDEN
Svenska elektroingenjörsföreningen, avdelning av
Svenska teknologföreningen, anordnade julsamkväm
med damer på föreningens lokal lördagen den 10
december 1932 kl. 19,30.
Sammankomsten öppnades av föreningens ordförande,
överdirektör W. Borgquist, som hälsade de närvarande
och särskilt damerna välkomna och uttalade sin
tillfredsställelse över den talrika anslutningen. Icke
mindre än cirka 160 personer hade nämligen hörsammat
kallelsen.
Härefter överlämnades ordet till ingenjör Carl
Möller, som höll ett kortare anförande, benämnt "Noter
om toner, elektriska reflexioner" och som innebar en
redogörelse för den av professor Nernst konstruerade
elektriska flygeln. Talaren redogjorde sålunda för
instrumentets konstruktionsprinciper och de väsentliga
fördelar, som detsamma erbjuder jämfört med gängse
typer av flygeln, fördelar som ingalunda åtföljts av ett
högre pris utan snarare tvärtom. Särskilt framhölls,
hurusom det nya pianot snarare bör uppfattas som ett
helt nytt musikinstrument i stället för en förbättrad
form av det klassiska pianot. Härefter följde en
kortare demonstration av instrumentet, vilket tilldrog sig
de närvarandes stora intresse.
Nästa nummer på programmet var "Praktisk kvart",
vilken ägnades åt den särdeles aktuella och viktiga
frågan om "Lämpligaste gånghastigheten i regnväder",
med vetenskaplig skärpa och matematisk elegans
utredd av överingenjör A. Lenning.
Härpå vidtog dans till tonerna av Genzels orkester,
varpå efter cirka l 1/2 timme supén anmäldes serverad.
Man bänkade sig sålunda i föreningens nyrestaurerade
matsalar och lät sig bordets håvor väl smaka, stundom
avbruten av tal av ordföranden, en versifierad,
glänsande hyllning till kvinnan av ingenjör S. Tennander,
sånger till luta av distriktsingenjör R. Henriksson samt
några otroligt sanna skildringar från Öregrund, Söderhavsöarna och Vetlanda av ingenjör C. Möller.
Efter supén vidtog åter "dans och annat", såsom
programmet angivit. Detta "annat" visade sig bestå
av en film med hädiska karikatyrer av framstående
medlemmar, framförd i frihet av aftonens spirituelle
conferencier, civilingenjör Edy Velander, konstnärlig
uppvisning i yo-yo samt sist men icke minst ytterligare
sånger till luta av distriktsingenjör Henriksson. Denne
gav bland annat en mästerlig revy över de viktigaste
händelser, som sig under året i föreningen tilldragit.
Efter utväxlande av åtskilliga vackra och välmenta
tacksamhetsbetygelser till de personer, som burit dagens
och nattens hetta och tunga, åtskildes man vid tvåtiden
på natten efter en i allo lyckad och munter samvaro.
F. Dn.
