l JULI 1933
ELEKTROTEKNIK
105
£&

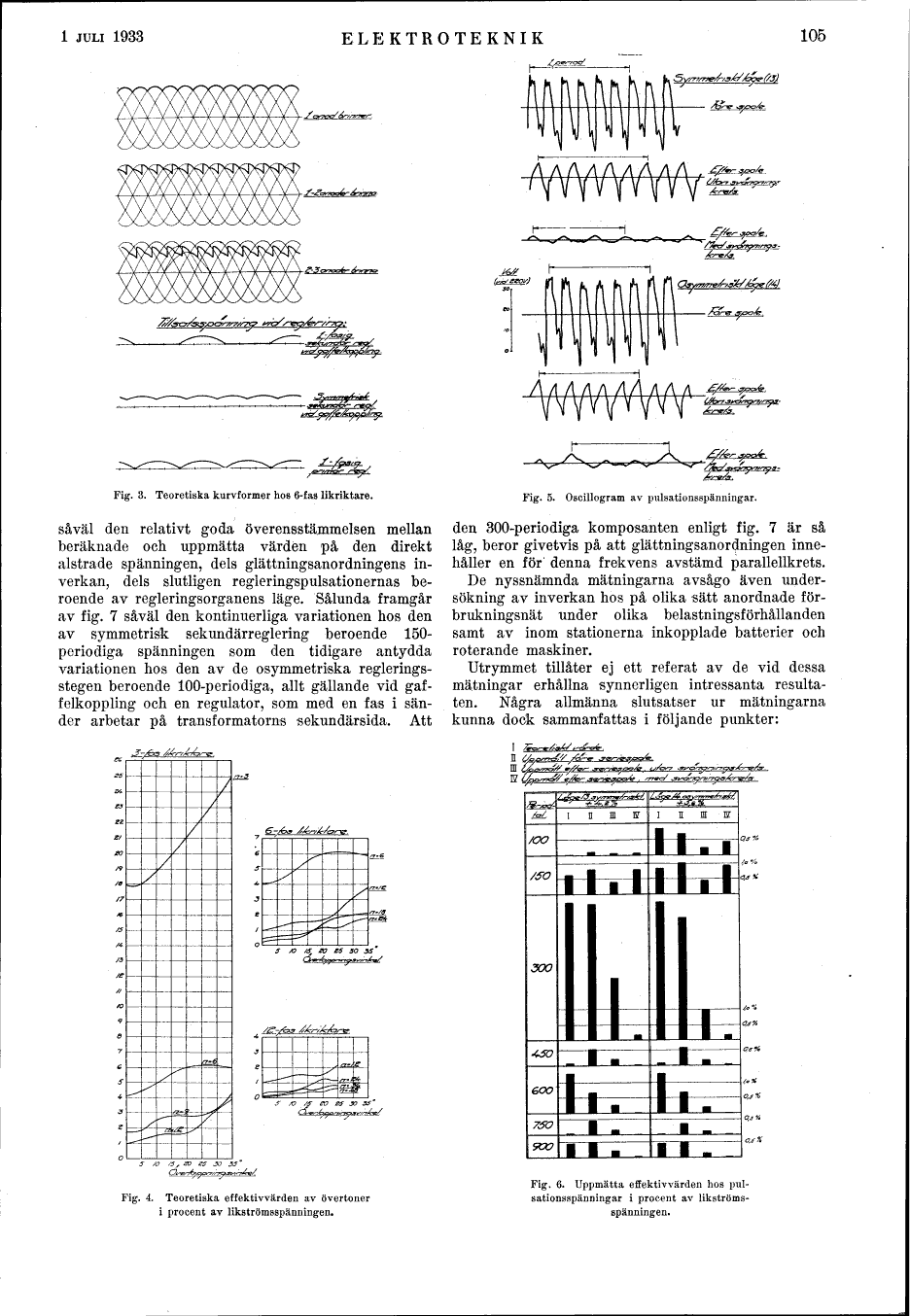

Fig. 3. Teoretiska kurvformer hos 6-fas likriktare.
såväl den relativt goda överensstämmelsen mellan
beräknade och uppmätta värden på den direkt
alstrade spänningen, dels glättningsanordningens
inverkan, dels slutligen regleringspulsationernas
beroende av regleringsorganens läge. Sålunda framgår
av fig. 7 såväl den kontinuerliga variationen hos den
av symmetrisk sekundärreglering beroende
150-periodiga spänningen som den tidigare antydda
variationen hos den av de o symmetriska
regleringsstegen beroende 100-periodiga, allt gällande vid
gaffelkoppling och en regulator, som med en fas i
sänder arbetar på transformatorns sekundärsida. Att
Fig. 5. Oscillogram av pulsationsspänningar.
den 300-periodiga komposanten enligt fig. 7 är så
låg, beror givetvis på att glättningsanordningen
innehåller en för denna frekvens avstämd parallellkrets.
De nyssnämnda mätningarna avsågo även
undersökning av inverkan hos på olika sätt anordnade
förbrukningsnät under olika belastningsförhållanden
samt av inom stationerna inkopplade batterier och
roterande maskiner.
Utrymmet tillåter ej ett referat av de vid dessa
mätningar erhållna synnerligen intressanta
resultaten. Några allmänna slutsatser ur mätningarna
kunna dock sammanfattas i följande punkter:
/«? /S, SO SS 30 33*
Fig. 4. Teoretiska effektivvärden av övertoner
i procent av likströmsspänningen.
Fig. 6. Uppmätta effektiv värden hos
pulsationsspänningar i procent av
likströmsspänningen.
