7 OKT. 1933

ELEKTROTEKNIK

147

gans motstånd ha inbördes olika
temperaturkoefficient, blir bryggbalansen beroende av temperaturen.
När balans råder, flyter ingen ström genom
nyssnämnda galvanometer. Denna är utförd för
dubbelsidigt utslag och galvanometernålen utbildad till en
liten platta. I nolläget täcker denna platta ett hål
gående tvärs igenom galvanometern. Så fort kristallugnens temperatur sjunker, gör galvanometern utslag
och öppningen i galvanometern blir härigenom fri. Ett
ljusknippe från en glödlampa, koncentrerat med
tillhjälp av en lins, passerar då genom hålet i
galvanometern och träffar en fotocell. Härigenom påverkas
gallerspänningen på ett rör, så att ett i rörets
anodkrets inkopplat relä kortsluter ett motstånd,
varigenom matningsspänningen på bryggan ökas. Den
härigenom tillförda värmemängden höjer kristallugnens
temperatur och åstadkommer så småningom balans i
bryggan, varvid galvanometern återgår till nolläget.
Ljusknippet brytes då av galvanometern och
matningsspänningen på bryggan sänkes. Så snart ugnens
temperatur blir för låg, upprepas samma procedur.
Genom en särskild anordning kan temperaturen
utifrån ändras omkring ± 1°C, varigenom man har
möjlighet att erhålla önskad frekvens å kristallen. En
temperaturändring av 1°C motsvaras av en
frekvensändring av ca 45 p/s på den använda
bärvågsfrekvensen l 301 kc/s. De under normal drift
uppträdande frekvensvariationerna framgå av fig. 3,
som visar frekvensens variation för mars månad 1933.
Efter styrsändarens oscillatorrör följa 2 kapslade
kopplingssteg med skärmgallerrör, varigenom
återverkan från efterföljande steg på oscillatorn
förhindras. Efter andra kopplingssteget följer så ett
förstärkaresteg med skärmgallerrör och avstämd anodkrets.

Anodkretsen avstämmes för 2:dra övertonen till den
av kristalloscillatorn alstrade frekvensen, som är
650,,5 kc/s, och denna överton kopplas sedan induktivt
via en högfrekvenskabel över till sändarens första
kopplingssteg. Någon annan frekvensomformning
sker ej, varför precisionsstyrsändarens 2:dra överton
således blir upphovet till bärvågsfrekvensen.

Ovannämnda anordningar äro sammanbyggda i ett
stativ och bilda den s. k. precisions styr sandar en. Den
matas från växelströmsnätet med 220 volt och
erfordrar en tillförd effekt av ca 600 watt. Inbyggda

H.F.-förstärkare

metallikriktare ombesörja växelströmmens
omvandling till likström för rörens glödström-, galler- och
anodkretsar. Utgångseffekten från styrsändaren är
endast ett fåtal watt.

Sändaren.

Sändarens utseende framgår av figg. 4 och 5. Den
består av följande huvuddelar (se blockschemat fig.
2 ävensom fig. 6):

1) kopplingsstegen l och 2,

2) modulerad förstärkare,

3) högfrekvensförstärkare nr l,

4) " " 2 (slutförstärkare),
5>) lågfrekvensförstärkare och modulator samt
6) antennkoppling.

Delarna l till 5 äro sammanbyggda till ett stativ,
under det att antennkopplingen är fristående.

Delarna l, 2, 3 och 5 äro var för sig inmonterade i
helt kapslade aluminiumlådor, löpande på skenor så
att de vid tillsyn kunna utdragas bakåt ur sändaren
(se fig. 5).

Kopplingsstegen l och 2 utgöras av l resp. 2 st. rör
4211-D. Det senare steget är push-pullkopplat.
Tillförd anodeffekt är 50 watt för första steget och 130
watt för det andra. Anodspänningen erhålles från
en metallikriktare för ca l 000 volt, varefter
spänningen genom förkopplingsmotstånd i de olika rörens
anodmatningskretsar nedtages till lämpliga värden.
Båda stegen äro neutraliserade med små
kondensatorer (Cn i fig. 6 a).

Samtliga förstärkaresteg efter kopplingssteg l äro
push-pullkopplade och neutraliserade för
självsvängning, varigenom god balans och stabilitet erhålles,

Antennkoppling

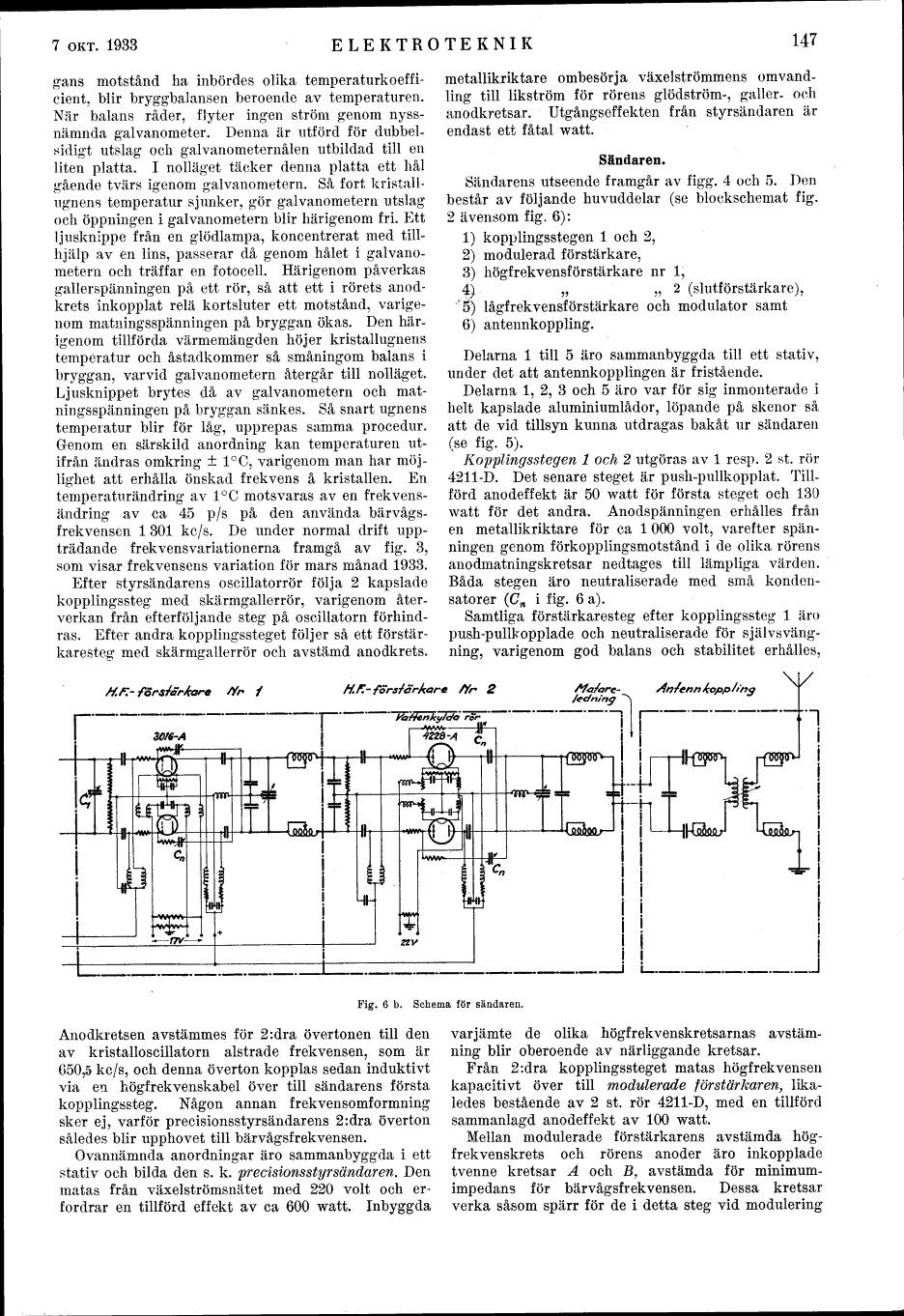

Fig. 6 b. Schema för sändaren.

varjämte de olika högfrekvenskretsarnas
avstämning blir oberoende av närliggande kretsar.

Från 2:dra kopplingssteget matas högfrekvensen
kapacitivt över till modulerade förstärkaren,
likaledes bestående av 2 st. rör 4211-D, med en tillförd
sammanlagd anodeffekt av 100 watt.

Mellan modulerade förstärkarens avstämda
hög-frekvenskrets och rörens anoder äro inkopplade
tvenne kretsar A och B, avstämda för
minimum-impedans för bärvågsfrekvensen. Dessa kretsar
verka såsom spärr för de i detta steg vid modulering
