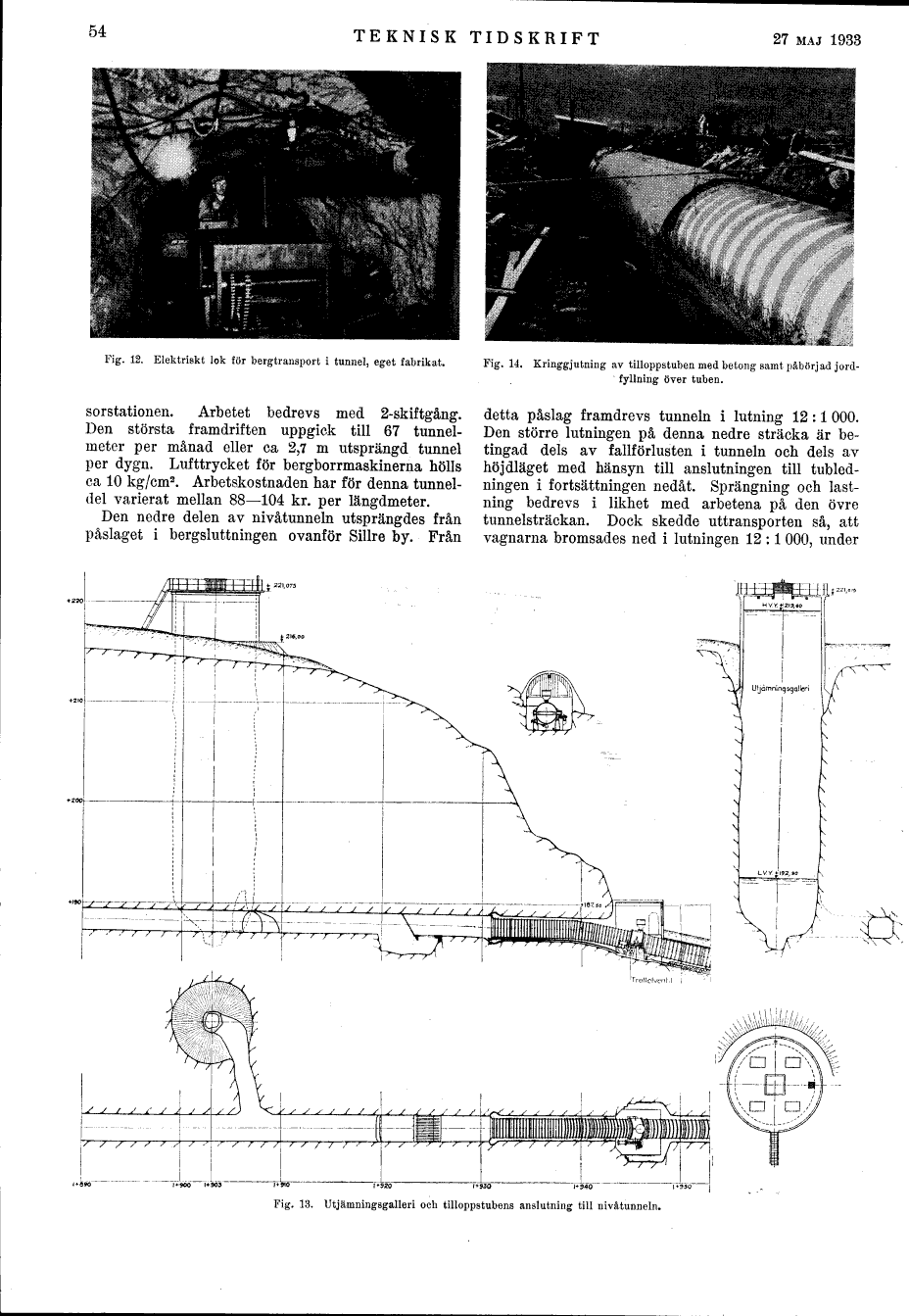

54 TEKNISK TIDSKRIFT 27 MAJ 1933

Fig. 12. Elektriskt lok för bergtransport i tunnel, eget fabrikat.

Fig. 14. Kringgjutning av tilloppstuben med betong samt påbörjad jordfyllning av tuben.

sorstationen. Arbetet bedrevs med 2-skiftgång.
Den största framdriften uppgick till 67 tunnelmeter per månad eller ca 2,7 m utsprängd tunnel per dygn. Lufttrycket för bergborrmaskinerna hölls ca 10 kg/cm2. Arbetskostnaden har för denna tunneldel varierat mellan 88-104 kr. per längdmeter.
Den nedre delen av nivåtunneln utsprängdes från påslaget i bergsluttningen ovanför Sillre by. Från detta påslag framdrevs tunneln i lutning 12:1000.
Den större lutningen på denna nedre sträcka är betingad dels av fallförlusten i tunneln och dels av höjdläget med hänsyn till anslutningen till tubledningen i fortsättningen nedåt. Sprängning och lastning bedrevs i likhet med arbetena på den övre
tunnelsträckan. Dock skedde uttransporten så, att vagnarna bromsades ned i lutningen 12:1000, under

Fig. 13. Utjämningsgalleri och tilloppstubens anslutning till nivåtunneln.
