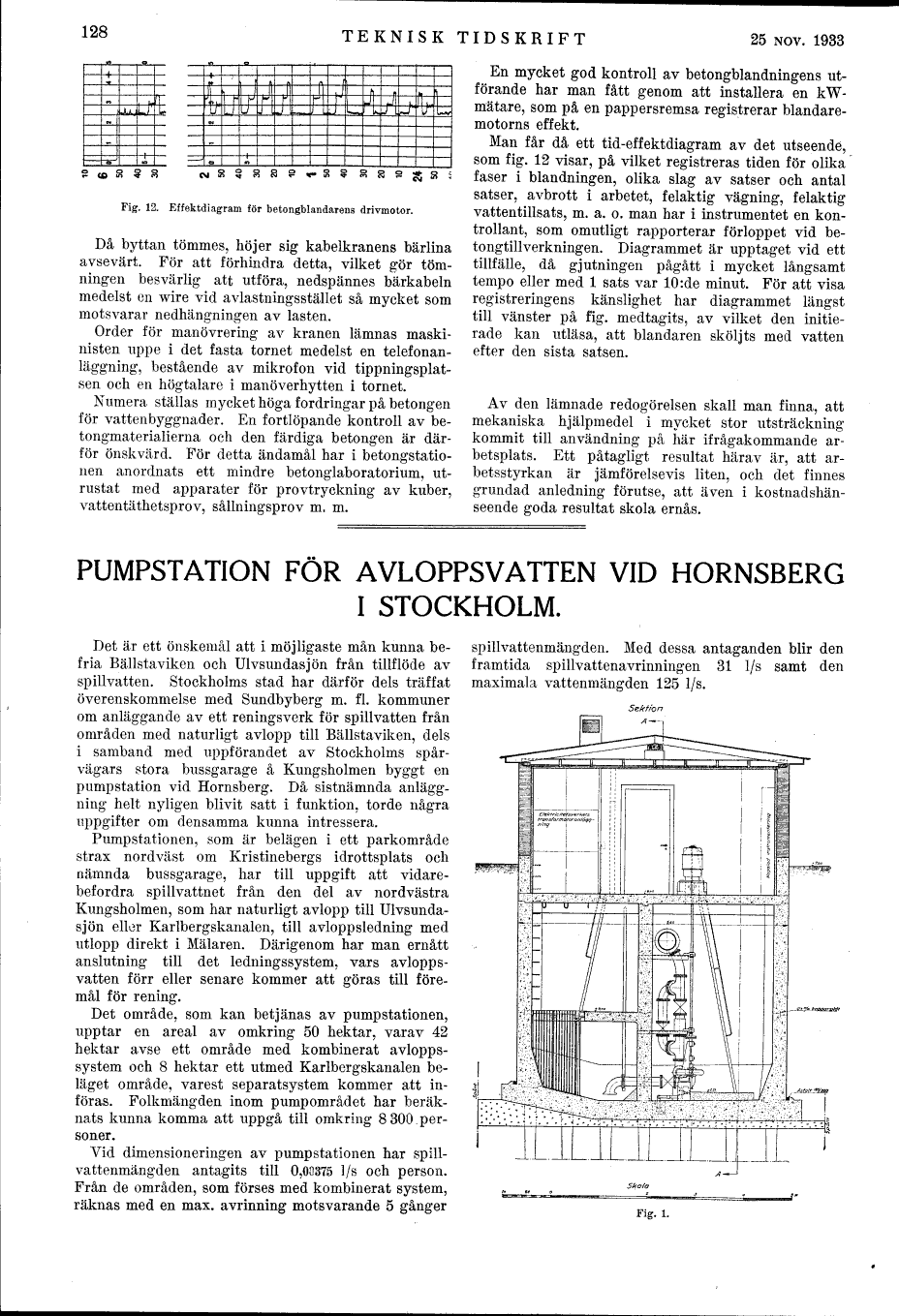

128 TEKNISK TIDSKRIFT 25 NOV. 1933
Fig. 12. Effektdiagram för betongblandarens drivmotor.
Då byttan tömmes, höjer sig kabelkranens bärlina avsevärt. För att förhindra detta, vilket gör tömningen besvärlig att utföra, nedspännes bärkabeln medelst en wire vid avlastningsstället så mycket som motsvarar nedhängningen av lasten.
Order för manövrering av kranen lämnas maskinisten uppe i det fasta tornet medelst en telefonanläggning, bestående av mikrofon vid tippningsplatsen och en högtalare i manöverhytten i tornet.
Numera ställas mycket höga fordringar på betongen för vattenbyggnader. En fortlöpande kontroll av betongmaterialierna och den färdiga betongen är därför önskvärd. För detta ändamål har i betongstationen anordnats ett mindre betonglaboratorium, utrustat med apparater för provtryckning av kuber, vattentäthetsprov, sållningsprov m. m.
En mycket god kontroll av betongblandningens utförande har man fått genom att installera en kW-mätare, som på en pappersremsa registrerar blandaremotorns effekt.
Man får då ett tid-effektdiagram av det utseende, som fig. 12 visar, på vilket registreras tiden för olika faser i blandningen, olika slag av satser och antal
satser, avbrott i arbetet, felaktig vägning, felaktig vattentillsats, m. a. o. man har i instrumentet en kontrollant, som omutligt rapporterar förloppet vid betongtillverkningen. Diagrammet är upptaget vid ett tillfälle, då gjutningen pågått i mycket långsamt tempo eller med l sats var 10:de minut. För att visa registreringens känslighet har diagrammet längst till vänster på fig. medtagits, av vilket den initierade kan utläsa, att bländaren sköljts med vatten efter den sista satsen.
Av den lämnade redogörelsen skall man finna, att mekaniska hjälpmedel i mycket stor utsträckning kommit till användning på här ifrågakommande arbetsplats. Ett påtagligt resultat härav är, att arbetsstyrkan är jämförelsevis liten, och det finnes
grundad anledning förutse, att även i kostnadshänseende goda resultat skola ernås.
PUMPSTATION FÖR AVLOPPSVATTEN VID HORNSBERG I STOCKHOLM.
Det är ett önskemål att i möjligaste mån kunna befria Bällstaviken och Ulvsundassjön från tillflöde av spillvatten. Stockholms stad har därför dels träffat överenskommelse med Sundbyberg m. fl. kommuner om anläggande av ett reningsverk för spillvatten från
områden med naturligt avlopp till Bällstaviken, dels i samband med uppförandet av Stockholms spårvägars stora bussgarage å Kungsholmen byggt en pumpstation vid Hornsberg. Då sistnämnda anläggning helt nyligen blivit satt i funktion, torde några uppgifter om densamma kunna intressera.
Pumpstationen, som är belägen i ett parkområde strax nordväst om Kristinebergs idrottsplats och nämnda bussgarage, har till uppgift att vidarebefordra spillvattnet från den del av nordvästra Kungsholmen, som har naturligt avlopp till Ulvsundasjön eller Karlbergskanalen, till avloppsledning med utlopp direkt i Mälaren. Därigenom har man ernått anslutning till det ledningssystem, vars avloppsvatten förr eller senare kommer att göras till föremål för rening.
Det område, som kan betjänas av pumpstationen, upptar en areal av omkring 50 hektar, varav 42 hektar avse ett område med kombinerat avloppssystem och 8 hektar ett utmed Karlbergskanalen beläget område, varest separatsystem kommer att införas. Folkmängden inom pumpområdet har beräknats kunna komma att uppgå till omkring 8 300 personer.
Vid dimensioneringen av pumpstationen har spillvattenmängden antagits till 0,00375 l/s och person.
Från de områden, som förses med kombinerat system, räknas med en max. avrinning motsvarande 5 gånger spillvattenmängden. Med dessa antaganden blir den framtida spillvattenavrinningen 31 l/s samt den maximala vattenmängden 125 l/s.
Fig. 1.
