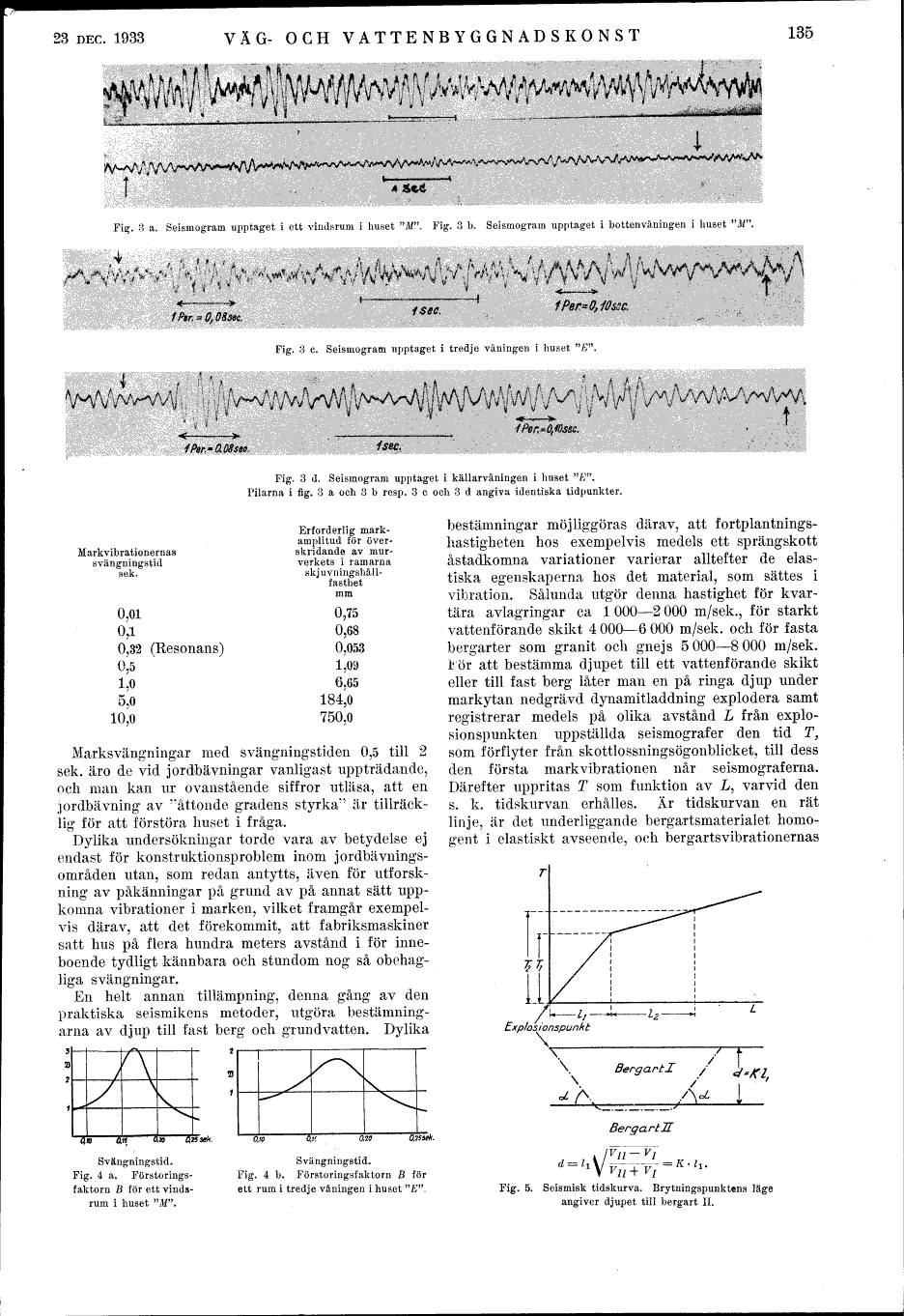

23 DEC. 1933 VÄG- OCH VATTENBYGGNADSKONST
135
i
VV*^^
Fig. 3 a. Seismogram upptaget i ett vindsrum i huset "M", Fig. 3 b. Seismogram upptaget i bottenvåningen i huset "M".
’ ’ .’
Fig. 3 c. Seismogram upptaget i tredje våningen i huset "E".
^^M^
Fig. 3 d. Seismogram upptaget i källarvåningen i huset "£"’.
Pilarna i fig. 3 a och 3 b resp. 3 c och 3 d angiva identiska tidpunkter.
Markvibrationernas
svängningstid
sek.
0,01
0,1
0,32 (Resonans)
0,5
1,0
5,0
10,0
Erforderlig mark-
amplitud för över-
skridande av mur-
verkets i ramarna
skjuvningshåll-
fasthet
mm
0,75
0,68
0,053
1,09
6,65
184,0
750,0
Marksvängningar med svängningstiden 0,5 till 2
sek. äro de vid jordbävningar vanligast uppträdande,
och man kan ur ovanstående siffror utläsa, att en
jordbävning av "åttonde gradens styrka" är tillräck-
lig för att förstöra huset i fråga.
Dylika undersökningar torde vara av betydelse ej
endast för konstruktionsproblem inom jordbävnings-
områden utan, som redan antytts, även för utforsk-
ning av påkänningar på grund av på annat sätt upp-
komna vibrationer i marken, vilket framgår exempel-
vis därav, att det förekommit, att fabriksmaskiner
satt hus på flera hundra meters avstånd i för inne-
boende tydligt kännbara och stundom nog så obehag-
liga svängningar.
En helt annan tillämpning, denna gång av den
praktiska seismikens metoder, utgöra bestämning-
arna av djup till fast berg och grundvatten. Dylika
bestämningar möjliggöras därav, att fortplantnings-
hastigheten hos exempelvis medels ett sprängskott
åstadkomna variationer varierar alltefter de elas-
tiska egenskaperna hos det material, som sättes i
vibration. Sålunda utgör denna hastighet för kvar-
tära avlagringar ca l 000-2 000 m/sek., för starkt
vattenförande skikt 4 000-6 000 m/sek, och för fasta
bergarter som granit och gnejs 5000-8000 m/sek.
1H Or att bestämma djupet till ett vattenförande skikt
eller till fast berg låter man en på ringa djup under
markytan nedgrävd dynamitladdning explodera samt
registrerar medels på olika avstånd L från explo-
sionspunkten uppställda seismografer den tid T,
som förflyter från skottlossningsögonblicket, till dess
den första markvibrationen når seismograferna.
Därefter uppritas T som funktion av L, varvid den
s. k. tidskurvan erhålles. Är tidskurvan en rät
linje, är det underliggande bergartsmaterialet homo-
gent i elastiskt avseende, och bergartsvibrationernas
/ f\
/ \ \
\ .s.
a» a« o n O,K sek.
Explosionspunkb
\ Bergart! / J
\ / ,
^ A V l
Svängningstid.
Fig. 4 a. Förstorings-
faktorn B för ett vinds-
rum i huset "M".
Ojssek.
Svängningstid.
Fig. 4 b. Förstoringsfaktorn B för
ett rum i tredje våningen i huset "E",
Ber g ar t H
Fig. 5. Seismisk tidskurva. Brytningspunktens läge
angiver djupet till bergart II.
