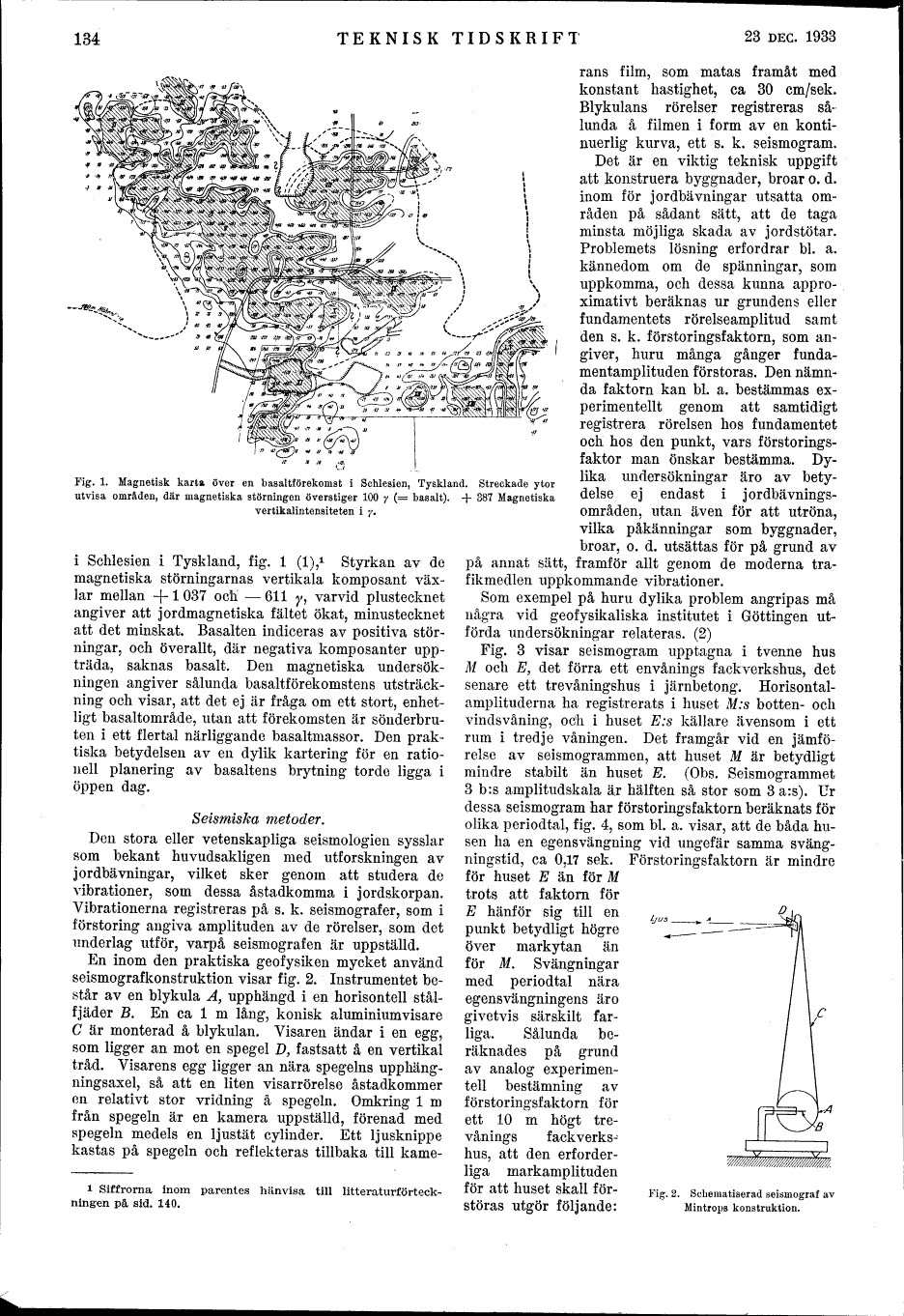

134
TEKNISK TIDSKRIFT
23 DEC. 1933
Fig. 1. Magnetisk karta över en basaltförekomst i Schlesien, Tyskland. Streckade ytor
utvisa områden, där magnetiska störningen överstiger 100 y (= basalt), -f 387 Magnetiska
vertikalintensiteten i y.
i Sehlesien i Tyskland, fig. l (l),1 Styrkan av de
magnetiska störningarnas vertikala komposant väx-
lar mellan +1 037 och - 611 y, varvid plustecknet
angiver att jordmagnetiska fältet ökat, minustecknet
att det minskat. Basalten indiceras av positiva stör-
ningar, och överallt, där negativa komposanter upp-
träda, saknas basalt. Den magnetiska undersök-
ningen angiver sålunda basaltförekomstens utsträck-
ning och visar, att det ej är fråga om ett stort, enhet-
ligt basaltområde, utan att förekomsten är sönderbru-
ten i ett flertal närliggande basaltmassor. Den prak-
tiska betydelsen av en dylik kartering för en ratio-
nell planering av basaltens brytning torde ligga i
öppen dag.
Seismiska metoder.
Den stora eller vetenskapliga seismologien sysslar
som bekant huvudsakligen med utforskningen av
jordbävningar, vilket sker genom att studera de
vibrationer, som dessa åstadkomma i jordskorpan.
Vibrationerna registreras på s. k. seismografer, som i
förstoring angiva amplituden av de rörelser, som det
underlag utför, varpå seismografen är uppställd.
En inom den praktiska geofysiken mycket använd
seismografkonstruktion visar fig. 2. Instrumentet be-
står av en blykula A, upphängd i en horisontell stål-
fjäder B. En ca l m lång, konisk aluminiumvisare
C är monterad å blykulan. Visaren ändar i en egg,
som ligger an mot en spegel D, fastsatt å en vertikal
tråd. Visarens egg ligger an nära spegelns upphäng-
ningsaxel, så att en liten visarrörelse åstadkommer
en relativt stor vridning å spegeln. Omkring l m
från spegeln är en kamera uppställd, förenad med
spegeln medels en ljustät cylinder. Ett ljusknippe
kastas på spegeln och reflekteras tillbaka till kame-
i Siffrorna inom
ning-en på sid. 140.
parentes hänvisa till litteraturförteck-
råns film, som matas framåt med
konstant hastighet, ca 30 cm/sek.
Blykulans rörelser registreras så-
lunda å filmen i form av en konti-
nuerlig kurva, ett s. k. seismogram.
Det är en viktig teknisk uppgift
att konstruera byggnader, broar o. d.
inom för jordbävningar utsatta om-
råden på sådant sätt, att de taga
minsta möjliga skada av jordstötar.
Problemets lösning erfordrar bl. a.
kännedom om de spänningar, som
uppkomma, och dessa kunna appro-
ximativt beräknas ur grundens eller
fundamentets rörelseamplitud samt
den s. k. förstoringsfaktorn, som an-
giver, huru många gånger funda-
mentamplituden förstoras. Den nämn-
da faktorn kan bl. a. bestämmas ex-
perimentellt genom att samtidigt
registrera rörelsen hos fundamentet
och hos den punkt, vars förstorings-
faktor man önskar bestämma. Dy-
lika undersökningar äro av bety-
delse ej endast i jordbävnings-
områden, utan även för att utröna,
vilka påkänningar som byggnader,
broar, o. d. utsättas för på grund av
på annat sätt, framför allt genom de moderna tra-
fikmedlen uppkommande vibrationer.
Som exempel på huru dylika problem angripas må
några vid geofysikaliska institutet i Göttingen ut-
förda undersökningar relateras. (2)
Fig. 3 visar seismogram upptagna i tvenne hus
M och E, det förra ett envånings fackverkshus, det
senare ett tre våningshus i järnbetong. Horisontal-
amplituderna ha registrerats i huset M:s botten- och
vindsvåning, och i huset E:s källare ävensom i ett
rum i tredje våningen. Det framgår vid en jämfö-
relse av seismogrammen, att huset M är betydligt
mindre stabilt än huset E. (Obs. Seismogrammet
3 b:s amplitudskala ä.r hälften så stor som 3 a:s). Ur
dessa seismogram har förstoringsfaktorn beräknats för
olika periodtal, fig. 4, som bl. a. visar, att de båda hu-
sen ha en egensvängning vid ungefär samma sväng-
ningstid, ca 0,17 sek. Förstoringsfaktorn är mindre
för huset E än för M
trots att faktorn för
E hänför sig till en
punkt betydligt högre
över markytan än
för M. Svängningar
med periodtal nära
egensvängningens äro
givetvis särskilt far-
liga. Sålunda be-
räknades på grund
av analog experimen-
tell bestämning av
förstoringsfaktorn för
ett 10 m högt tre-
vånings fackverks-
hus, att den erforder-
liga markamplituden
för att huset skall för-
C
störas utgör följande:
Fig. 2. Schematiserad seismograf av
Miritrops konstruktion.
