MAJ 1934

ELEKTROTEKNIK

75

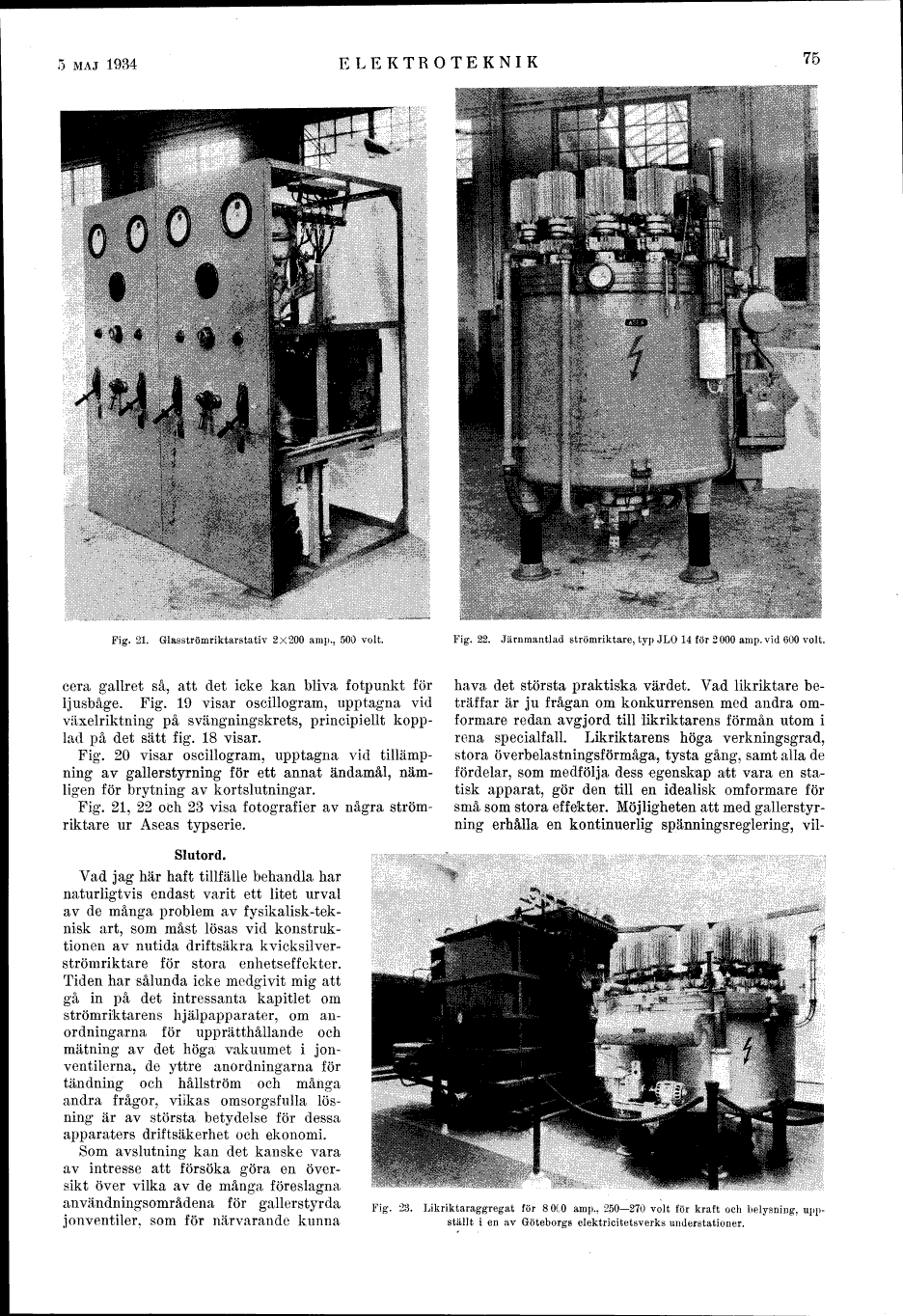

Fig. 21. Glasströmriktarstativ 2x200 amp., 500 volt.


Fig. 22. Järnmantlad strömriktare, typ JLO 14 för 2000 amp. vid 600 volt.

cera gallret så, att det icke kan bliva fotpunkt för
ljusbåge. Fig. 19 visar oscillogram, upptagna vid
växelriktning på svängningskrets, principiellt
kopplad på det sätt fig. 18 visar.

Fig. 20 visar oscillogram, upptagna vid
tillämpning av gallerstyrning för ett annat ändamål,
nämligen för brytning av kortslutningar.

Fig. 21, 22 och 23 visa fotografier av några
strömriktare ur Aseas typserie.

Slutord.

Vad jag här haft tillfälle behandla har
naturligtvis endast varit ett litet urval
av de många problem av
fysikalisk-teknisk art, som måst lösas vid
konstruktionen av nutida driftsäkra
kvicksilverströmriktare för stora enhetseffekter.
Tiden har sålunda icke medgivit mig att
gå in på det intressanta kapitlet om
strömriktarens hjälpapparater, om
anordningarna för upprätthållande och
mätning av det höga vakuumet i
jonventilerna, de yttre anordningarna för
tandning och hållström och många
andra frågor, vilkas omsorgsfulla
lösning är av största betydelse för dessa
apparaters driftsäkerhet och ekonomi.

Som avslutning kan det kanske vara
av intresse att försöka göra en
översikt över vilka av de många föreslagna
användningsområdena för gallerstyrda
jonventiler, som för närvarande kunna

hava det största praktiska värdet. Vad likriktare
beträffar är ju frågan om konkurrensen med andra
omformare redan avgjord till likriktarens förmån utom i
rena specialfall. Likriktarens höga verkningsgrad,
stora överbelastningsförmåga, tysta gång. samt alla de
fördelar, som medfölja dess egenskap att vara en
statisk apparat, gör den till en idealisk omformare för
små som stora effekter. Möjligheten att med
gallerstyrning erhålla en kontinuerlig spänningsreglering, vil-


Fig. 23. Likriktaraggregat för 8 000 amp., 250-270 volt för kraft och belysning,
uppställt i en av Göteborgs elektricitetsverks understationer.
