5 MAJ 1934

ELEKTROTEKNIK

77

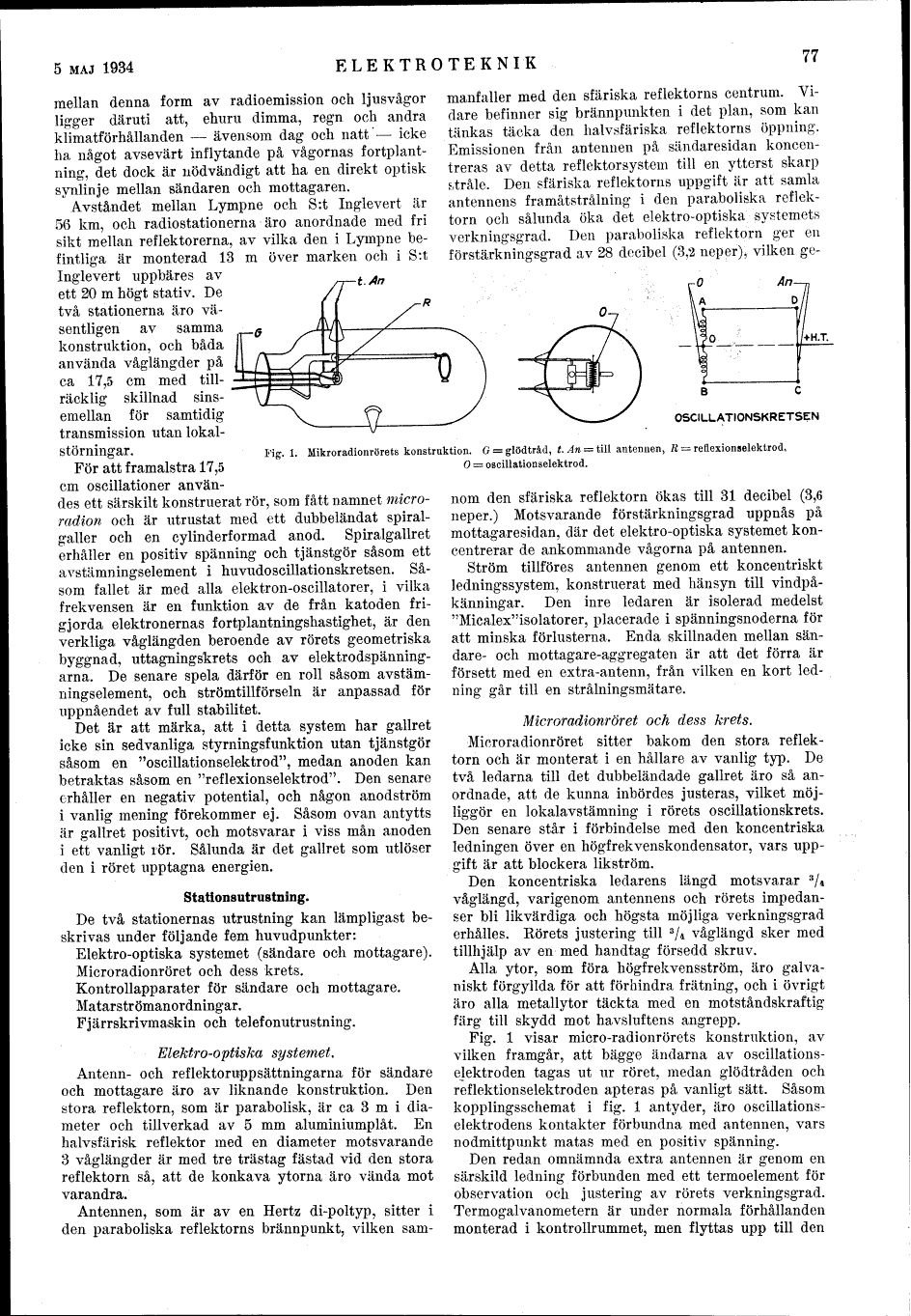

Fig. 1. Mikroradionrörets konstruktion. G = glödtråd, t. An = till antennen, R = reflexionselektrod, O = Oscillationselektrod.

mellan denna form av radioemission och ljusvågor
ligger däruti att, ehuru dimma, regn och andra
klimatförhållanden - ävensom dag och natt - icke
ha något avsevärt inflytande på vågornas
fortplantning, det dock är nödvändigt att ha en direkt optisk
synlinje mellan sändaren och mottagaren.

Avståndet mellan Lympne och S:t Inglevert är
56 km, och radiostationerna äro anordnade med fri
sikt mellan reflektorerna, av vilka den i Lympne
befintliga är monterad 13 m över marken och i S:t
Inglevert uppbäres av
ett 20 m högt stativ. De
två stationerna äro
väsentligen av samma
konstruktion, och båda
använda våglängder på
ca 17,5 cm med
tillräcklig skillnad
sinsemellan för samtidig
transmission utan
lokalstörningar.

För att framalstra 17,5
cm oscillationer
användes ett särskilt konstruerat rör, som fått namnet
microradion och är utrustat med ett dubbeländat
spiralgaller och en cylinderformad anod. Spiralgallret
erhåller en positiv spänning och tjänstgör såsom ett
avstämningselement i huvudoscillationskretsen.
Såsom fallet är med alla elektron-oscillatorer, i vilka
frekvensen är en funktion av de från katoden
frigjorda elektronernas fortplantningshastighet, är den
verkliga våglängden beroende av rörets geometriska
byggnad, uttagningskrets och av
elektrodspänningarna. De senare spela därför en roll såsom
avstämningselement, och strömtillförseln är anpassad för
uppnåendet av full stabilitet.

Det är att märka, att i detta system har gallret
icke sin sedvanliga styrningsfunktion utan tjänstgör
såsom en "oscillationselektrod", medan anoden kan
betraktas såsom en "reflexionselektrod". Den senare
erhåller en negativ potential, och någon anodström
i vanlig mening förekommer ej. Såsom ovan antytts
är gallret positivt, och motsvarar i viss mån anoden
i ett vanligt rör. Sålunda är det gallret som utlöser
den i röret upptagna energien.

Stationsutrustning.

De två stationernas utrustning kan lämpligast
beskrivas under följande fem huvudpunkter:
Elektro-optiska systemet (sändare och mottagare).
Microradionröret och dess krets.
Kontrollapparater för sändare och mottagare.
Matarströmanordningar.
Fjärrskrivmaskin och telefonutrustning.

Elektro-optiska systemet.

Antenn- och reflektoruppsättningarna för sändare
och mottagare äro av liknande konstruktion. Den
stora reflektorn, som är parabolisk, är ca 3 m i
diameter och tillverkad av 5 mm aluminiumplåt. En
halvsfärisk reflektor med en diameter motsvarande
3 våglängder är med tre trästag fästad vid den stora
reflektorn så, att de konkava ytorna äro vända mot
varandra.

Antennen, som är av en Hertz di-poltyp, sitter i
den paraboliska reflektorns brännpunkt, vilken
sammanfaller med den sfäriska reflektorns centrum.
Vidare befinner sig brännpunkten i det plan, som kan
tänkas täcka den halvsfäriska reflektorns öppning.
Emissionen från antennen på sändaresidan
koncentreras av detta reflektorsystem till en ytterst skarp
stråle. Den sfäriska reflektorns uppgift är att samla
antennens framåtstrålning i den paraboliska
reflektorn och sålunda öka det elektro-optiska systemets
verkningsgrad. Den paraboliska reflektorn ger en
förstärkningsgrad av 28 decibel (3,2 neper), vilken
genom den sfäriska reflektorn ökas till 31 decibel (3,6
neper.) Motsvarande förstärkningsgrad uppnås på
mottagaresidan, där det elektro-optiska systemet
koncentrerar de ankommande vågorna på antennen.

Ström tillföres antennen genom ett koncentriskt
ledningssystem, konstruerat med hänsyn till
vindpåkänningar. Den inre ledaren är isolerad medelst
"Micalex"isolatorer, placerade i spänningsnoderna för
att minska förlusterna. Enda skillnaden mellan
sändare- och mottagare-aggregaten är att det förra är
försett med en extra-antenn, från vilken en kort
ledning går till en strålningsmätare.

Microradionröret och dess krets.

Microradionröret sitter bakom den stora
reflektorn och är monterat i en hållare av vanlig typ. De
två ledarna till det dubbeländade gallret äro så
anordnade, att de kunna inbördes justeras, vilket
möjliggör en lokalavstämning i rörets oscillationskrets.
Den senare står i förbindelse med den koncentriska
ledningen över en högfrekvenskondensator, vars
uppgift är att blockera likström.

Den koncentriska ledarens längd motsvarar 3/4
våglängd, varigenom antennens och rörets
impedanser bli likvärdiga och högsta möjliga verkningsgrad
erhålles. Rörets justering till 3/4 våglängd sker med
tillhjälp av en med handtag försedd skruv.

Alla ytor, som föra högfrekvensström, äro
galvaniskt förgyllda för att förhindra frätning, och i övrigt
äro alla metallytor täckta med en motståndskraftig
färg till skydd mot havsluftens angrepp.

Fig. l visar micro-radionrörets konstruktion, av
vilken framgår, att bägge ändarna av
oscillationselektroden tagas ut ur röret, medan glödtråden och
reflektionselektroden apteras på vanligt sätt. Såsom
kopplingsschemat i fig. l antyder, äro
oscillationselektrodens kontakter förbundna med antennen, vars
nodmittpunkt matas med en positiv spänning.

Den redan omnämnda extra antennen är genom en
särskild ledning förbunden med ett termoelement för
observation och justering av rörets verkningsgrad.
Termogalvanometern är under normala förhållanden
monterad i kontrollrummet, men flyttas upp till den
