snabbstängningsventilen stänges, och samtidigt en vakuumsläckare
öppnas, så att turbinen bringas att stanna.
Snabbstängningsventilen och vakuumsläckaren kunna på
samma sätt påverkas från kontrollrummet samt genom
inverkan av vissa reläer på den elektriska sidan.

Kondensor anläggningen.

Såsom tidigare omnämnts, är kondensorn sammansatt av
två enkelkondensatorer, som ha gemensamt ångrum men
äro skilda på kylvattensidan.Varje sådan kondensorhalva
har sitt fullständiga hjälpmaskinen, dvs. det finns dubbel
uppsättning utav kylvattenpumpar, kondensatpumpar,
oljekylare, lågtrycksförvärmare och ejektorer.
Kylvattenpumparna, vertikalt uppställda propellerpumpar,
arbeta var för sig för sin kondensorhalva, under det att
kondensatpumparna suga från ett gemensamt
samlingsrör. En sådan kondensatpump är tillräcklig för
full turbineffekt, och den andra kan alltså anses som
reserv. En viss reserv ligger naturligtvis även i de
båda kylvattenpumparna, ehuru en sådan pump icke
är tillräcklig för full effekt. Kondensorn visas i fig.
12. Den är utförd enkelströmmig med avseende på
kylvattnet. Den är byggd av 20 mm plåt med
påsvetsade förstärkande T-järn. Anslutningsflänsen
för ångtilloppet från turbinen samt fötterna, på vilka
hela aggregatet vilar, äro utförda av stålgjutgods och
fastsvetsade vid höljet. Luftpumparna utgöras av
två ångejektorer, som arbeta i tre trycksteg. Ejektorångan
kondenseras i ytkylare efter varje
trycksteg. Kondensatet ledes från kondensatpumpen till
oljekylarna, där friktionsvärmet från lagren
upptages, och passerar därefter förvärmare, som arbeta
med avtappningsånga från ett uttag i skovelsystemet,
beläget omedelbart före axialsystemet, samt

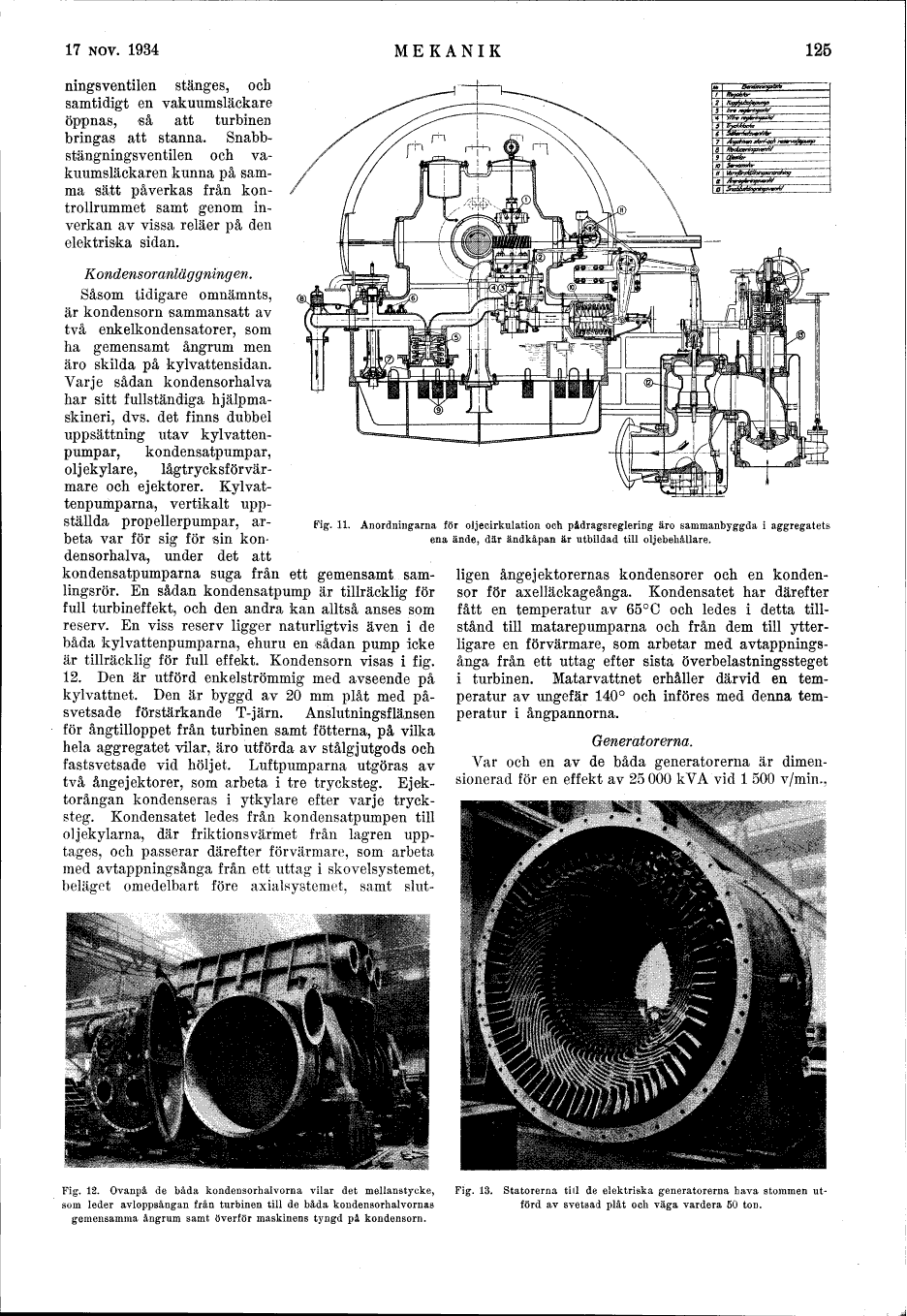

Fig. 11. Anordningarna för oljecirkulation och pådragsreglering äro sammanbyggda i aggregatets ena ände, där ändkåpan är utbildad till oljebehållare.

slutligen ångejektorernas kondensorer och en
kondensor för axelläckageånga. Kondensatet har därefter
fått en temperatur av 65°C och ledes i detta
tillstånd till matarepumparna och från dem till
ytterligare en förvärmare, som arbetar med
avtappningsånga från ett uttag efter sista överbelastningssteget
i turbinen. Matarvattnet erhåller därvid en
temperatur av ungefär 140° och införes med denna
temperatur i ångpannorna.

Generatorerna.

Var och en av de båda generatorerna är dimensionerad
för en effekt av 25 000 k VA vid 1 500 v/min,.

Fig. 12. Ovanpå de båda kondensorhalvorna vilar det mellanstycke, som leder avloppsångan från turbinen till de båda kondensorhalvornas gemensamma ångrum samt överför maskinens tyngd på kondensorn.

Fig. 13. Statorerna till de elektriska generatorerna hava stommen utförd av svetsad plåt och väga vardera 50 ton.
