Teknisk Tidskrift / 1935. Allmänna avdelningen / 3 (1871-1962) Table of Contents / Innehåll | << Previous | Next >>
	Project Runeberg | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Häfte 1. 5 jan. 1935 - Ytförädling av aluminium och dess legeringar genom elektrolytisk oxidation, av Tage Sunnberg

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>

Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

halt av tunga metaller över 4—5 % omöjliggör
behandlingen.

För att få ett begrepp om det korrosionsskydd,
som oxidfilmen utövar, kan man mäta den
viktsförlust i gram per m², som uppstår då metallen
utsättes för inverkan under en viss tid av olika frätande
lösningar. Följande försök ha utförts vid Lautawerk
och torde ge ett begrepp om förhållandena härvidlag.

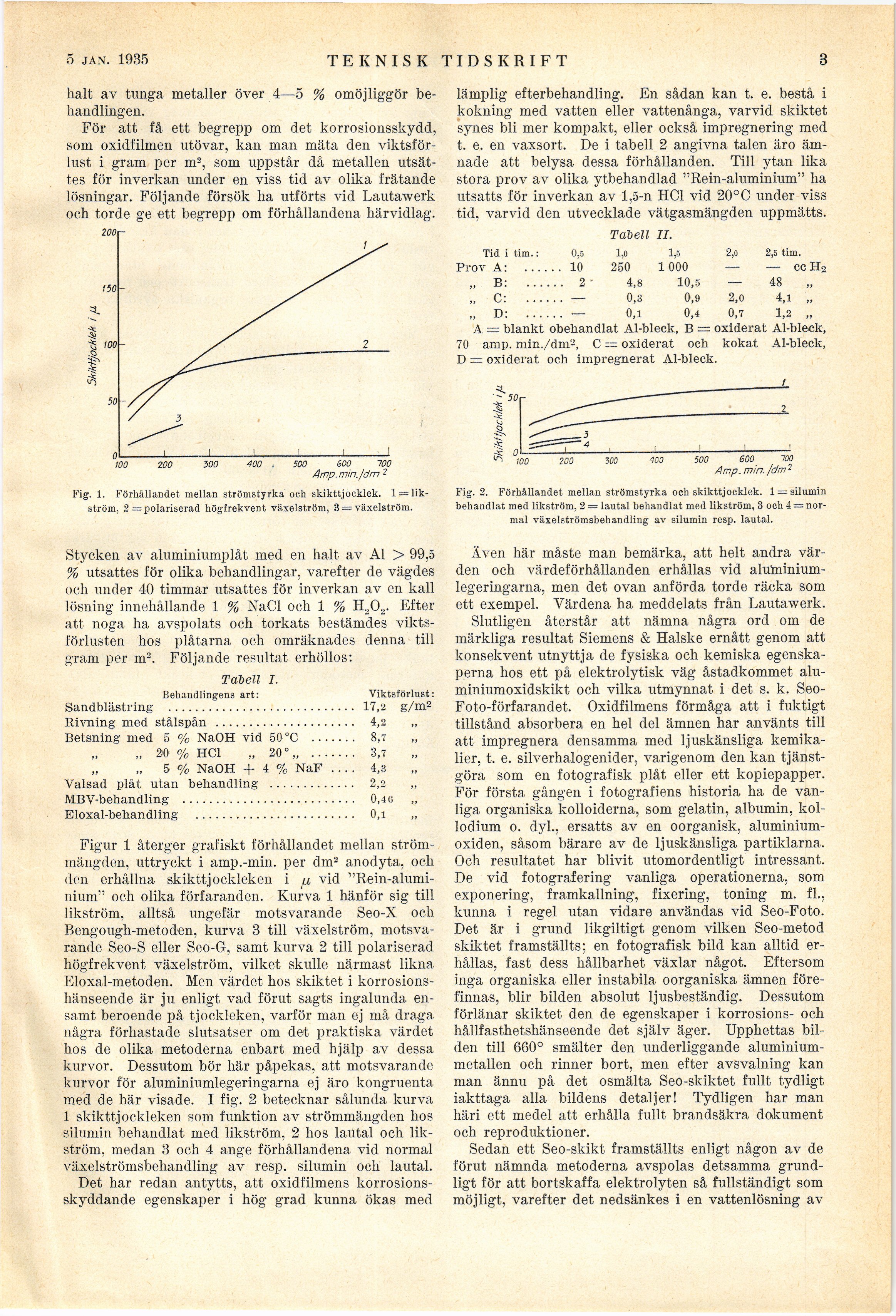

Fig. 1. Förhållandet mellan strömstyrka och skikttjocklek. 1 = likström, 2 = polariserad högfrekvent växelström, 3 = växelström.

Stycken av aluminiumplåt med en halt av Al > 99,5
% utsattes för olika behandlingar, varefter de vägdes
och under 40 timmar utsattes för inverkan av en kall
lösning innehållande 1 % NaCl och 1 % H₂0₂. Efter
att noga ha avspolats och torkats bestämdes
viktsförlusten hos plåtarna och omräknades denna till
gram per m². Följande resultat erhöllos:

Tabell I.

Behandlingens art:	Viktsförlust:
Sandblästring ............................	17,2 g/m2
Rivning med stålspån .....................	4,2         „
Betsning med 5 % NaOH vid 50 °C .......	8,7         „
„ 20 % HCl „ 20°,, .......	3,7         „
„ 5 % NaOH + 4 % NaF ....	4,3         „
Valsad plåt utan behandling .............	2,2         „
MBV-behandling ..........................	0,46         „
Eloxal-behandling ........................	0,1         „

Figur 1 återger grafiskt förhållandet mellan
ström-mängden, uttryckt i amp.-min. per dm² anodyta, och
den erhållna skikttjockleken μ vid
"Rein-alumi-nium" och olika förfaranden. Kurva 1 hänför sig till
likström, alltså ungefär motsvarande Seo-X och
Bengough-metoden, kurva 3 till växelström,
motsvarande Seo-S eller Seo-G, samt kurva 2 till polariserad
högfrekvent växelström, vilket skulle närmast likna
Eloxal-metoden. Men värdet hos skiktet i
korrosionshänseende är ju enligt vad förut sagts ingalunda
ensamt beroende på tjockleken, varför man ej må draga
några förhastade slutsatser om det praktiska värdet
hos de olika metoderna enbart med hjälp av dessa
kurvor. Dessutom bör här påpekas, att motsvarande
kurvor för aluminiumlegeringarna ej äro kongruenta
med de här visade. I fig. 2 betecknar sålunda kurva
1 skikttjockleken som funktion av strömmängden hos
silumin behandlat med likström, 2 hos lautal och
likström, medan 3 och 4 ange förhållandena vid normal
växelströmsbehandling av resp. silumin och lautal.

Det har redan antytts, att oxidfilmens
korrosionsskyddande egenskaper i hög grad kunna ökas med
lämplig efterbehandling. En sådan kan t. e. bestå i
kokning med vatten eller vattenånga, varvid skiktet
synes bli mer kompakt, eller också impregnering med
t. e. en vaxsort. De i tabell 2 angivna talen äro
ämnade att belysa dessa förhållanden. Till ytan lika
stora prov av olika ytbehandlad "Rein-aluminium" ha
utsatts för inverkan av 1,5-n HCl vid 20°C under viss
tid, varvid den utvecklade vätgasmängden uppmätts.

Tabell II.

Tid i tim.:	0,5	1,0	1,5	2,0	2,5 tim.
Prov A: ......	10	250	1 000	–	–         cc H2
„         B: ......	2	4,8	10,5	–	48         „
„         C: ......	–	0,3	0,9	2,0	4,1         „
„         D: ......	–	0,1	0,4	0,7	1,2         „

A = blankt obehandlat Al-bleck, B = oxiderat Al-bleck,
70 amp. min./dm², C = oxiderat och kokat Al-bleck,
D = oxiderat och impregnerat Al-bleck.

Fig. 2. Förhållandet mellan strömstyrka och skikttjocklek. 1 = silumin behandlat med likström, 2 = lautal behandlat med likström, 3 och 4 = normal växelströmsbehandling av silumin resp. lautal.

Även här måste man bemärka, att helt andra
värden och värdeförhållanden erhållas vid
aluminiumlegeringarna, men det ovan anförda torde räcka som
ett exempel. Värdena ha meddelats från Lautawerk.

Slutligen återstår att nämna några ord om de
märkliga resultat Siemens & Halske ernått genom att
konsekvent utnyttja de fysiska och kemiska
egenskaperna hos ett på elektrolytisk väg åstadkommet
aluminiumoxidskikt och vilka utmynnat i det s. k.
Seo-Foto-förfarandet. Oxidfilmens förmåga att i fuktigt
tillstånd absorbera en hel del ämnen har använts till
att impregnera densamma med ljuskänsliga
kemikalier, t. e. silverhalogenider, varigenom den kan
tjänstgöra som en fotografisk plåt eller ett kopiepapper.
För första gången i fotografiens historia ha de
vanliga organiska kolloiderna, som gelatin, albumin,
kollodium o. dyl., ersatts av en oorganisk,
aluminium-oxiden, såsom bärare av de ljuskänsliga partiklarna.
Och resultatet har blivit utomordentligt intressant.
De vid fotografering vanliga operationerna, som
exponering, framkallning, fixering, toning m. fl.,
kunna i regel utan vidare användas vid Seo-Foto.
Det är i grund likgiltigt genom vilken Seo-metod
skiktet framställts; en fotografisk bild kan alltid
erhållas, fast dess hållbarhet växlar något. Eftersom
inga organiska eller instabila oorganiska ämnen
förefinnas, blir bilden absolut ljusbeständig. Dessutom
förlänar skiktet den de egenskaper i korrosions- och
hållfasthetshänseende det själv äger. Upphettas
bilden till 660° smälter den underliggande
aluminiummetallen och rinner bort, men efter avsvalning kan
man ännu på det osmälta Seo-skiktet fullt tydligt
iakttaga alla bildens detaljer! Tydligen har man
häri ett medel att erhålla fullt brandsäkra dokument
och reproduktioner.

Sedan ett Seo-skikt framställts enligt någon av de
förut nämnda metoderna avspolas detsamma
grundligt för att bortskaffa elektrolyten så fullständigt som
möjligt, varefter det nedsänkes i en vattenlösning av

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>
